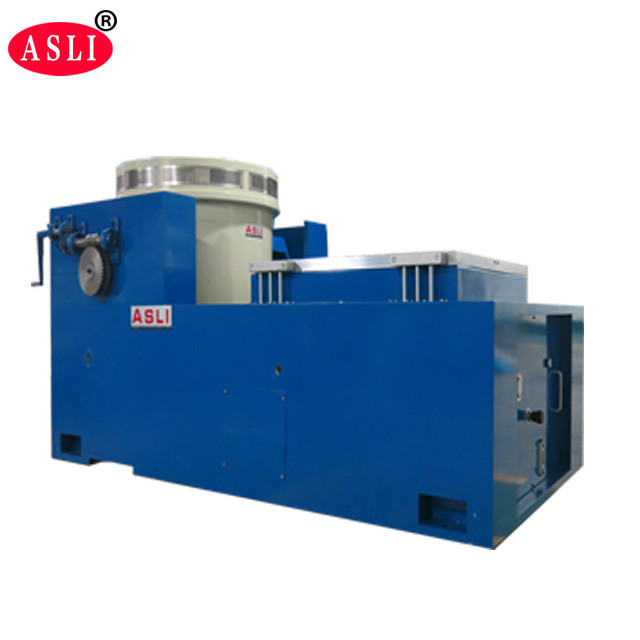

Shaker de vibração de alta frequência de eletrodinâmica para ensaio de vibração de baterias de iões de lítio IEC 62620
Equipamento de ensaio de vibração ES-20.pdf
Para quais indústrias é adequado o teste de vibração?
Sino e aleatórioEletrodinâmica Shaker de vibração de alta frequênciaSimula uma série de vibrações controladas (onda oceânica, vento, terramoto, chuva...), produzidas por organismos naturais ou artificiais.Produtos de ensaio resistentes ao transporte e ao ambiente de vibração durante o período de vidaÉ amplamente aplicado à defesa nacional, aviação, aeroespacial, comunicações, eletrônica, automotiva, eletrodomésticos, etc.
Características
1Armadura leve, alta rigidez, frequência de 4000 Hz.
2Computador de ligação de linha de controlo, armazenar imediatamente materiais.
3Mostre o mapa de controlo.
4Baixa resistência e design de alto desempenho, alta eficiência, baixo custo.
5Alta confiabilidade, baixa falha.
| Máquina de ensaio de vibração de tipo eletrodinâmico | |||
| Modelo | ES-3 | ES-6 | ES-10 |
| Força sinusoidal constante ((N) | 2940 | 5880 | 9800 |
| Força radom ((N) | 2940 | 5880 | 9800 |
| Força de choque (bmx) | 5880 | 11760 | 19600 |
| Frequência ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Aceleração máxima ((m/s2)) | 980 | 980 | 1000 |
| Velocidade marcada ((m/s) | 1.6 | 1.5 | 2.0 |
| Max.deslocamento ((MMp-p) | 25 | 25 | 25 |
| Carga máxima ((kg) | 120 | 200 | 120 |
| Potência de consumo ((KVA) | 7.5 | 17 | 22 |

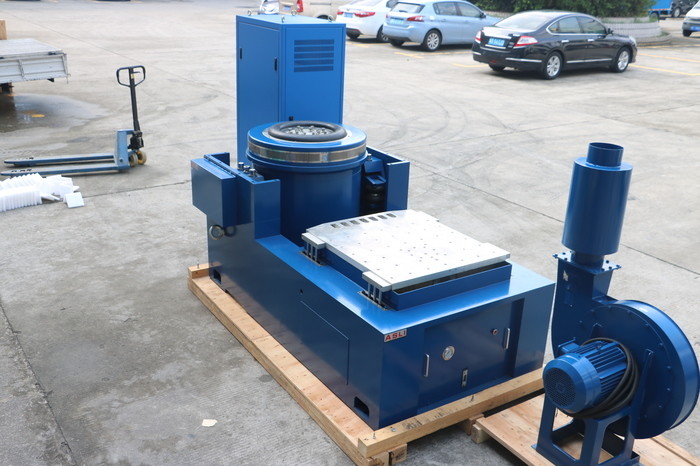

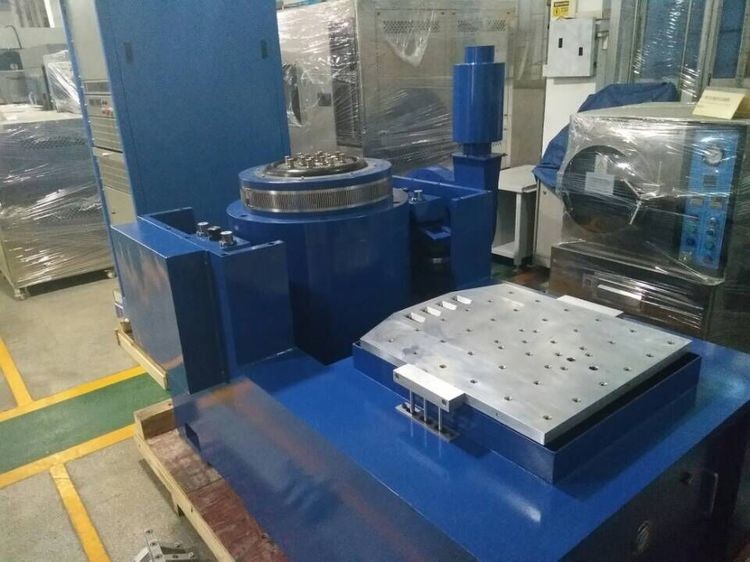

Características do suporte horizontal:
Dentro de um banco de carga pequeno para realizar uma maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e desempenho de todo banco de máquina.
O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Se precisar de mais informações sobre Electrodynamics High Frequency Vibration Shaker para teste de vibração de bateria de iões de lítio IEC 62620, por favor, não hesite em enviar suas perguntas.
