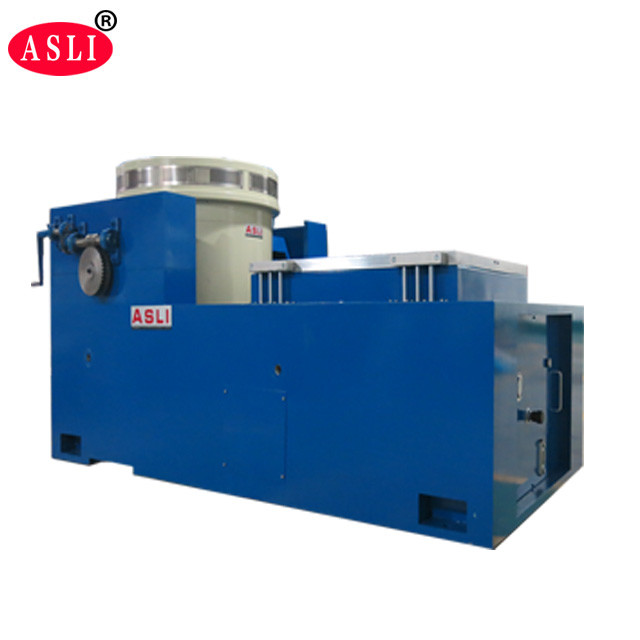

O ar refrigerou 40KN a vibração Shaker Test System com a tabela de vibração de 1000 x de 1000mm
Product Details
| força seno: | 40kn | Velocidade: | 1,8m/s |
|---|---|---|---|
| Deslocamento: | 51mm | Freqüência: | 3 ~ 2000Hz |
| Carregando: | 500KG | Aceleração: | 100g |
| armadura: | 450mm | Tamanho da tabela: | 1000 x 1000mm |
| Destacar |
40KN vibração Shaker System,Vibração de refrigeração ar Shaker System,vibração Shaker Table de 1000x1000mm |
||
Product Description
O Sistema de Teste de Vibração com Arrefecimento a Ar de 40KN com mesa vibratória de 1000 × 1000 mm é uma solução de teste de vibração eletromagnética de alta frequência projetada para excitação vertical e horizontal. É amplamente utilizada para avaliar as frequências de ressonância de projetos de produtos e embalagens, bem como para simular a vibração aleatória que ocorre durante a distribuição ou em ambientes de uso. O sistema é simples de operar e pode realizar uma ampla gama de testes de vibração de acordo com especificações governamentais, industriais e corporativas.
Baixe o PDF da Máquina de Teste de Temperatura de Vibração THV-Volume
Um shaker é um dispositivo eletromagnético usado para testes de vibração para excitar a estrutura sob teste. É comumente empregado para testes modais ou de resistência. Shakers de vibração estão disponíveis em diferentes designs para atender a vários requisitos de teste.
- Uma estrutura combinada de câmara de teste e sistema de refrigeração com um design compacto e elegante, com um console independente para operação conveniente.
- Unidade de compressor de refrigeração original e seus principais acessórios importados do exterior.
- Controlador de tela sensível ao toque colorida LCD importado capaz de controle automático de programas de temperatura e umidade.
- Equipado com interface de telecomunicação RS-232. Para atender às demandas exclusivas dos clientes, os usuários podem escolher entre diferentes modelos de bancada de teste de vibração para garantir um bom desempenho de resfriamento.
- Sistema de vedação de calor e ar — esta bancada de vibração também oferece um efeito notável de vibração mecânica, equipamento de teste de confiabilidade e vibração de choque.
Mesa Vibratória de Embalagem / Testador de Mesa Vibratória para Peças Automotivas
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
O shaker também pode ser combinado com uma câmara de teste de temperatura e umidade para testes ambientais e de vibração abrangentes.
| Modelo | THV-408(A~F) |
|---|---|
| Dimensão Interna | L600 × A850 × P800 (mm) |
| Dimensão Externa | L850 × A1950 × P2100 (mm) |
| Faixa de Temperatura | Temperatura baixa: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Temperatura alta: 100°C (150°C) |
| Faixa de Umidade | 20%–98% UR (10%–98% UR / 5%–98% UR é uma condição opcional especial, requer um desumidificador) |
| Precisão Analítica / Uniformidade de Distribuição de Temperatura e Umidade | 0,1°C; 0,1% UR / ±2,0°C; ±3,0% UR |
| Precisão de Controle de Temperatura e Umidade | ±0,5°C; ±2,5% UR |
| Taxa de Velocidade de Subida / Queda de Temperatura | Subida de temperatura aprox. 0,1–3,0°C/min / queda de temperatura aprox. 0,1–1,5°C/min (A taxa de queda mínima de 1,5°C/min é uma condição opcional especial) |
| Material Interno e Externo | O material da caixa interna é aço inoxidável SUS 304#; a caixa externa é aço inoxidável ou aço laminado a frio SEE com revestimento de tinta. |
| Material de Isolamento | Materiais de isolamento resistentes a altas temperaturas, alta densidade, cloreto de formiato, espuma de acetato de etila |
| Sistema de Refrigeração | Refrigeração a ar ou a água / compressor de segmento único (-40°C), compressor de segmento duplo (-70°C) |
| Dispositivos de Proteção | Interruptor sem fusível, interruptor de proteção contra sobrecarga para compressor, interruptor de proteção de refrigerante de alta e baixa tensão, interruptor de proteção contra excesso de umidade e temperatura, fusíveis, sistema de aviso de falha, proteção de aviso de curto armazenamento de água |
| Acessórios Opcionais | Porta interna com orifício de operação (opcional), gravador (opcional), purificador de água, desumidificador |
| Equipamento de Teste de Vibração | Escolha a bancada de teste de vibração adequada de acordo com a condição de teste do cliente. Para parâmetros técnicos, consulte os parâmetros do Testador de Vibração Eletrodinâmica neste catálogo. |
| Potência | AC380V trifásico 5 fios, 50/60Hz |
- Esqueleto dinâmico bem projetado, com frequência de ressonância axial de estágio mais alta.
- Circuito duplo magnético, baixo vazamento de fluxo magnético, estrutura compacta e racional.
- Rolamentos de rolo de haste basculante retos e rigidez do corpo composto orientada para importação, com capacidade de carga excêntrica.
- Base de isolamento de pivô dedicada ao uso de hormônio, com instalação móvel conveniente.
- Sistema avançado de movimento para garantir alta confiabilidade do círculo dinâmico.
- Novo design de duto para aprimorar o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade de carga da mesa vibratória e melhorando o desempenho de baixa frequência.
Product Highlights
Agitador vibratório 40KN refrigerado a ar com mesa 1000x1000mm, 3-2000Hz, carga de 500kg, aceleração de 100g. Ideal para testes modais e de resistência. Possui controlador de tela de toque importado, interface R232 e combina com câmaras de temperatura e umidade para testes abrangentes de confiabilidade.
