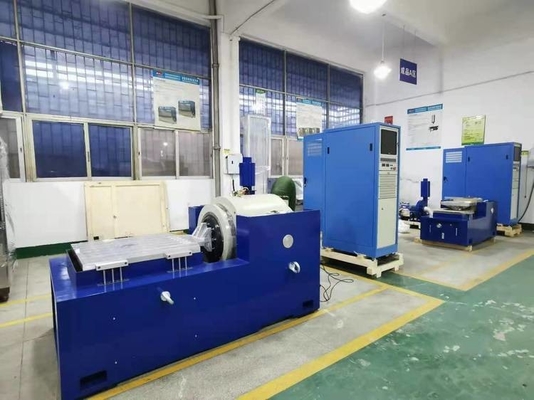

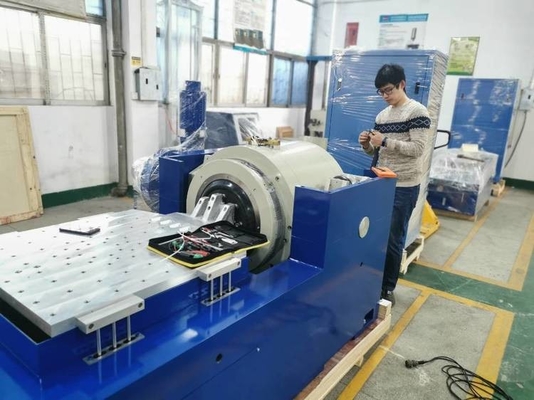

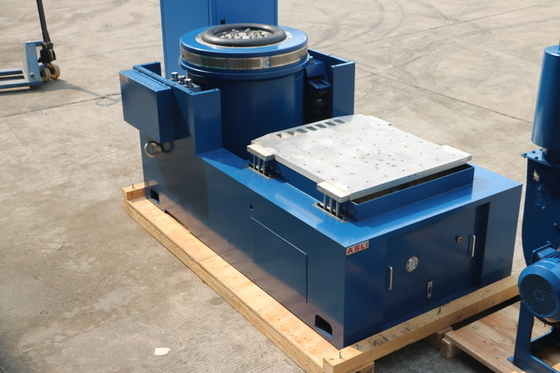

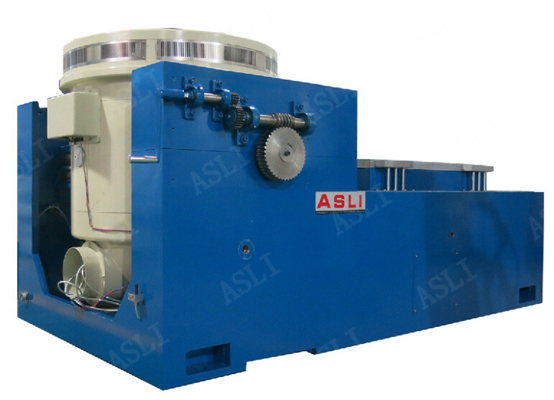

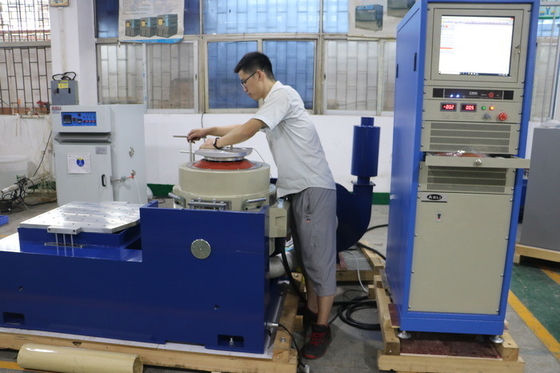

Sistema de ensaio de vibração sinusoidal e de grande deslocamento aleatório com controlador para MIL-STD 810F
Cumprir as Normas:
A norma ISO/IEC, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.
High frequency Electromagnetic Vibration Shaker are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentA máquina é simples de usar e pode realizar uma ampla gama de testes de vibração de acordo com as especificações do governo, da indústria e das empresas.
Indústrias aplicáveis:
Dispositivo eletrônico automotivo, Motormetro, Bateria de armazenamento de automóveis, Equipamentos elétricos automotivos, Motor automotivo, Bateria dielétrica solúvel em água, válvula de segurança,Compressor automático de ar condicionado, etc..
As condições de ensaio devem incluir geralmente a faixa de frequência de ensaio de vibração, a magnitude da vibração, a duração da vibração, a direção da vibração, o tipo de vibração (vibração sinusoidal,vibração aleatória ou vibração mista) e limites de tolerância de ensaio. Decidir se o ensaio deve ser efectuado numa direcção ((E, se necessário, a ordem dos ensaios nas direcções X, Y e Z) ou em três direcções ao mesmo tempo.
1Uma estrutura combinada de câmara de ensaio e sistema de refrigeração com um design compacto e elegante; console independente
2Para facilitar a operação; unidade de compressor de refrigeração original e os seus principais acessórios importados do estrangeiro
3. Controlador LCD a cores de tela sensível ao toque importado capaz de controlar programas de temperatura e umidade do automóvel;
4Para atender às exigências únicas do cliente, os utilizadores podem escolher entre diferentes modelos de banco de ensaio de vibração para garantir que, além de um bom
5. Sistema de vedação de calor e ar, este banco de vibração também terá efeito notável de vibração mecânica
equipamento de ensaio de fiabilidade, vibração de choque
| Nome | Tabela de vibração de embalagem/teste de vibração para peças de automóveis | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Se precisar de mais informações sobre o Sistema de Teste de Vibração Sinusoidal e de Deslocamento Grande Aleatório com Controlador para MIL-STD 810F, sinta-se à vontade para nos contactar.
