Equipamento de ensaio de vibração ES-20.pdf

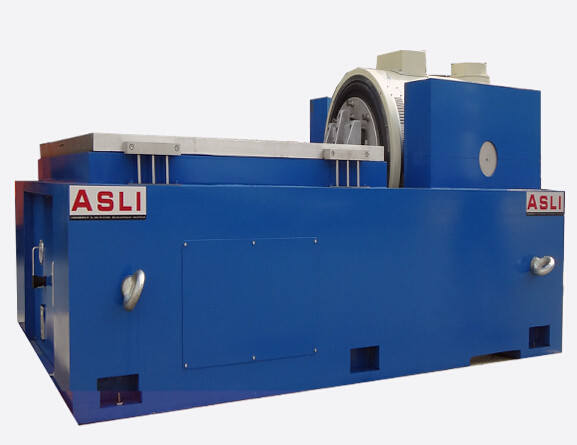

Equipamento de ensaio de tabela de vibração do laboratório eletromagnético do eixo 3 com a norma ASTM D999-01
Por que escolher o ASLI para testes de vibração?
A ASLI fornece máquinas de teste personalizadas especiais para atender a todos os tipos de requisitos de teste e condições de fixação..Exceto produtos normais, fornecemos serviços OEM.
Características:
Estrutura magnética dupla;
Armaduras sem quadro;
Suporte de carga pneumático;
Design robusto do trunnion com isolamento do ar;
Sistema de suspensão da armadura ativa;
Pequena distorção da forma de onda, elevada capacidade de carga, boa qualidade de orientação;
Funções de protecção para bloqueio de segurança;

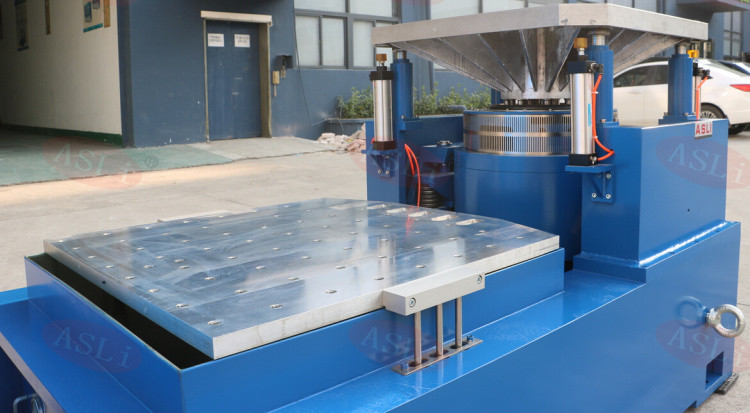

Boa compatibilidade com o expansor de cabeça da mesa de deslizamento, a câmara de ensaio climático, os suportes de isolamento do ar, etc.
Parâmetros técnicos do expansor horizontal:
Parâmetros técnicos do expansor vertical:
| Modelo |
Sinus nominal Força(N) |
Classificado como aleatório Força(N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal (m/s) |
ClassificadosDesconhecidocolocação (p-p) mm |
Carga máxima (kg) | bobina móvel (Kg) |
Dimensão de Empilhadeira móvel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

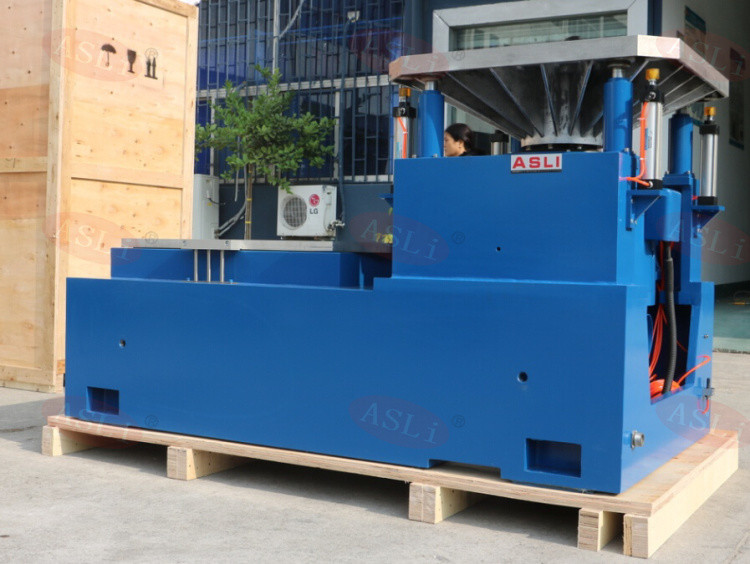

Embalagem: Primeiro filme de PP, e depois espuma de 10 mm entre a máquina e a caixa, e fora está a caixa de compensado de exportação padrão.
Se precisar de mais informações sobre o Equipamento de Teste de Tabela de Vibração de Laboratório Eletromagnético 3 Eixo com o Padrão ASTM D999-01, sinta-se à vontade para me contactar.
