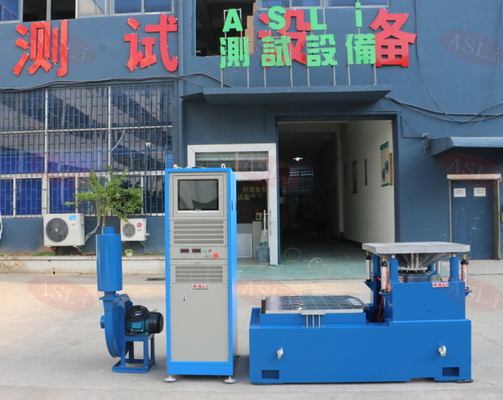

JIS-D1601-1995 padrão Shaker System For Automobile Parts eletrodinâmico de alta frequência
Product Details
| atender ao padrão: | JIS-D1601-1995 | Lugar de origem: | Cantão, China |
|---|---|---|---|
| Poder: | Eletrônico | Aplicativo: | Peças de automóveis |
| Vibração: | 3 eixos | força de vibração: | Personalizado |
| Tamanho da mesa: | Personalizado | Carga máxima: | 750 |
| Destacar |
750kg Max Load Electrodynamic Shaker System,Automóvel Shaker System eletrodinâmico,Abanador eletrodinâmico da vibração JIS-D1601-1995 |
||
Product Description
Descarregar o banco de ensaio de vibração de alta frequência ES-30 (PDF)

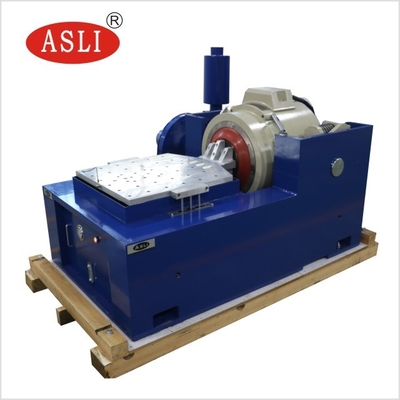

- Projeto de agitação eletro-dinâmica refrigerada a ar

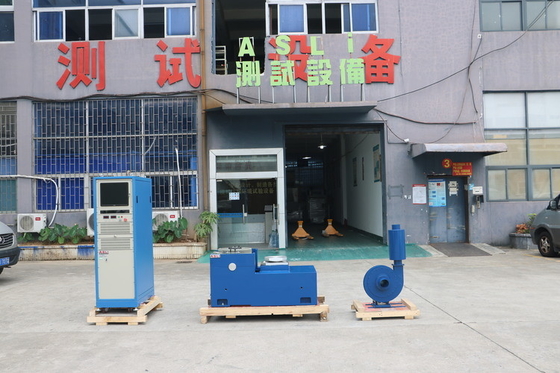

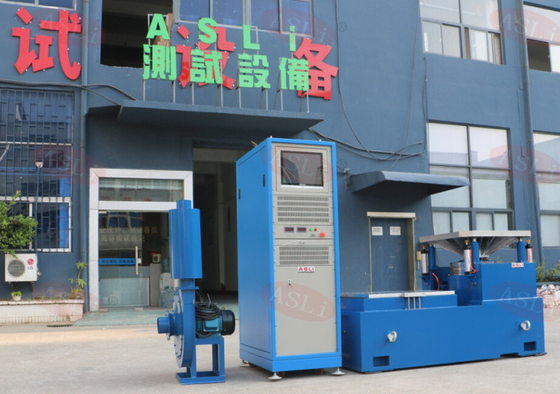

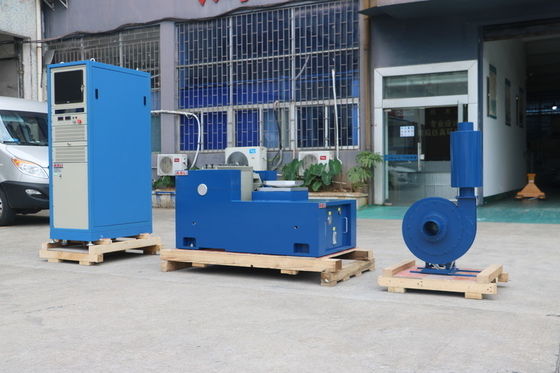

- Controlador de vibração e amplificador de potência integrados num gabinete tudo-em-um
- Alcança 2400 Newton de impulso sinusoidal máximo
- Capacidade de ensaio em três eixos X, Y e Z
| Parâmetro | Valor |
|---|---|
| Força máxima de excitação sinusoidal | Pico de 5000 Kg.f |
| Força máxima de vibração aleatória | 5000 Kg.f.r.m.s. |
| Força máxima de vibração de choque | 10000 Kg.f pico |
| Faixa de frequências | DC ~ 4000 Hz |
| Deslocamento máximo | 75 mm p-p (de pico para pico) |
| Velocidade máxima | 10,8 m/s |
| Aceleração máxima | 100 G (980 m/s2) |
| Primeira frequência de ressonância | 3500 Hz |
| Carga máxima | 750 kg |
| Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | 450 mm |
| Qualidade da bobina móvel | 50 kg |
| Parafusos de mesa | 13 × M8 |
| Fuga de fluxo magnético | < 10 gauss |
| Dimensões | 800 mm × 800 mm × 800 mm (máquina vertical) |
| Peso | Aproximadamente 1500 kg |
| Características | Detalhes |
|---|---|
| Função | Temperatura, pressão do ar, deslocamento, sobre-voltagem, sobre-corrente, sub-voltagem de entrada, falha externa, fonte de alimentação de controlo, lógica e proteção contra a falta de igual de entrada |
| Características | Detalhes |
|---|---|
| Configuração do hardware | Entrada de 2 canais, entrada de 1 canal |
| Computador de controlo | Computadores industriais com ecrã LCD (incluindo teclado e mouse óptico) |
| Software | Interface de operação em chinês/inglês; análise do domínio temporal e do domínio de frequência; fonte de sinal; análise da frequência de varredura sinusal; geração automática de relatório de teste WORD;Visualização e armazenamento de sinais e dadosFunções de configuração e análise dos parâmetros de ensaio |
| Sistema operativo | Windows 2000 / XP |
| Sensor de aceleração B&W | Domínio de frequência: 1 ∼2000 Hz; sensibilidade: 50 mV/g; faixa de temperatura: −24 °C a 250 °C |
| Parâmetro | Valor |
|---|---|
| Fonte elétrica | 3 fases, 380 V / 50 Hz |
- Vibração sinusoidal de frequência fixa
- Vibração de varredura
- Vibração aleatória
- Choque clássico
- Ensaios ambientais
- Ensaios de rastreamento de esforço
- Ensaios de vibração
- Instalação fácil pode ser realizada pelo utilizador
- Interface do utilizador: ecrã táctil LCD para o modo local e PC-Windows (via Ethernet) para o modo remoto
- Modo local: início rápido de ensaios pré-definidos; podem ser armazenadas dezenas de especificações de ensaio
- Modo remoto: funcionamento completo do sistema, incluindo definição do ensaio, armazenamento das especificações do ensaio, controlo do ensaio, revisão dos dados do ensaio e documentação
O sistema de agitação eletrodinâmica de alta frequência é usado principalmente para testes de vibração e choque do ambiente do produto, testes de rastreamento de estresse ambiental e testes de confiabilidade.O testador de vibração eletromagnética foi concebido em plena conformidade com as normas de ensaio relativas às baterias., simulação das condições de vibração sob parâmetros especificados.A bateria ou o conjunto de baterias é fixado na mesa de vibração e submetido a vibrações ao longo de três direções perpendiculares umas às outras com a frequência prescrita.A bateria não deve vazar, perder capacidade, quebrar, incendiar-se ou explodir durante o ensaio.
O escopo de aplicação dos testes de vibração é extremamente amplo, abrangendo placas de circuito, baterias, aeronaves, navios, foguetes, mísseis, automóveis, eletrodomésticos e outros produtos industriais.
Se precisar de mais informações sobre o sistema de agitação eletrodinâmica de alta frequência JIS-D1601-1995 padrão para peças de automóveis, não hesite em entrar em contato conosco.
