ES-6 Máquina de teste de vibração sinusal e aleatória para aeroespacial

Marca: ASLI
Número do modelo: ES-60
Local de Origem: China
Certificação: CE
Quantidade mínima de pedido: 1
Preço: USD 20000~50000
Capacidade de fornecimento: 10 ajustado pelo mês
Prazo de entrega: 30-35 trabalho dias após o depósito
Condições de pagamento: D/A, D/P, T/T, L/C
embalagem padrão: Caixa padrão da madeira compensada da exportação

Detalhes do produto


força senoidal: 60000N Velocidade: 1,8m/s
Deslocamento: 51mm Freqüência: 3 ~ 3500Hz
Carregando: 800kg Aceleração: 100g
armadura: 450 mm Padrão de teste: NASA-STD-7001A
Aplicativo: Aeroespacial Função: Seno e Aleatório
Destacar

Máquina do teste de vibração do seno

,

Máquina do teste de vibração 3500HZ

,

Vibração Shaker System de NASA-STD-7001A

Descrição do produto

Máquina de Teste de Vibração Senoidal e Aleatória ES-6 para Aeroespacial — Compatível com NASA-STD-7001A
Baixar Documentação do Produto (PDF)

A Máquina de Teste de Vibração Senoidal e Aleatória ES-6 é projetada para atender às rigorosas demandas de testes aeroespaciais, totalmente compatível com a NASA-STD-7001A. Este sistema de teste de vibração é projetado para aplicações de agitador vertical de alta frequência e suporta uma ampla gama de padrões de teste internacionais.

Padrões de Teste Compatíveis
  • MIL-STD
  • DIN
  • ISO
  • ASTM
  • IEC
  • ISTA
  • NASA
  • GB
  • GJB
  • JIS
  • BS
Aplicações

A Máquina de Teste de Vibração de Alta Frequência / Sistema de Agitador Vertical, projetada para os padrões de teste IEC, ISTA e MIL-STD, incorpora tecnologias avançadas, incluindo uma estrutura de circuito duplo magnético, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos de rolos com guia linear e isolamento de pivô. Esses recursos permitem testes completos de vibração senoidal nos três eixos X, Y e Z, testes de vibração aleatória de banda larga e testes de pulso semissenoidal clássico e espectro de resposta de choque.

Este sistema é amplamente utilizado nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.

Parâmetros Técnicos — Especificação do Sistema ES-60
Modelo do Sistema ES-60
Faixa de Frequência (Hz) 3–3500
Força Nominal — Senoidal (N) 60.000
Força Nominal — Aleatória (N) 60.000
Força Nominal — Choque (N) 120.000
Aceleração Máxima — Senoidal (m/s²) 1.000
Aceleração Máxima — Aleatória (m/s² rms) 1.000
Aceleração Máxima — Choque (m/s²) 2.000
Velocidade Máxima — Senoidal (m/s) 1.8
Velocidade Máxima — Choque (m/s) 1.8
Deslocamento Máximo / Curso — mm (p-p) 51
Massa da Bobina Móvel 60 kg
Dimensão da Bobina Móvel Ø 450 mm
Tamanho da Mesa Vertical Personalizado — selecionado de acordo com os requisitos do teste
Tamanho da Mesa Horizontal Personalizado — selecionado de acordo com os requisitos do teste
Carga Máxima 800 kg
Comparação de Modelos — Mesa de Vibração de Embalagem / Testador de Mesa de Vibração para Peças Automotivas
Modelo

Nominal

Senoidal

Força

(N)

Nominal

Aleatória

Força (N)

Faixa

de Frequência

(Hz)

Nominal

Aceleração

(m/s²)

Nominal

Velocidade

(m/s)

Nominal

Deslocamento

(p-p) mm

Máx.

Carga

(kg)

Bobina

Móvel (kg)

Dimensão

da Bobina

Móvel (mm)

ES-6 6.000 6.000 3–3500 1.000 1.6 25 180 6.5 Φ230
ES-6a 6.000 6.000 3–3500 1.000 1.6 51 250 12 Φ230
ES-10 10.000 10.000 3–3000 1.000 1.8 51 270 14 Φ240
ES-20 20.000 20.000 3–3000 1.000 1.8 51 300 30 Φ320
ES-30 30.000 30.000 3–2800 1.000 1.8 51 450 40 Φ450
ES-40 40.000 40.000 3–2800 1.000 1.8 51 500 50 Φ450
ES-50 50.000 50.000 3–2700 1.000 1.8 51 750 50 Φ450
ES-60 60.000 60.000 3–2700 1.000 1.8 51 750 60 Φ450
ES-100 100.000 100.000 3–2500 1.000 1.8 51 1.000 90 Φ450
Principais Recursos de Design
  1. Esqueleto de círculo dinâmico bem projetado, proporcionando uma frequência de ressonância axial de estágio superior.
  2. Design de dois circuitos magnéticos com baixo vazamento de fluxo magnético, garantindo uma estrutura compacta e racional.
  3. Rolamentos de rolos de haste basculante com orientação de rigidez do corpo reto e orientado para importação, oferecendo excelente capacidade de carga excêntrica.
  4. Fundação de isolamento de pivô dedicada ao uso de hormônio, permitindo instalação móvel conveniente.
  5. Sistema de movimento de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
  6. Novo design de duto aprimora o efeito de resfriamento.
  7. A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade de carga do rolamento da mesa de vibração e melhoram o desempenho de baixa frequência.
Galeria de Produtos

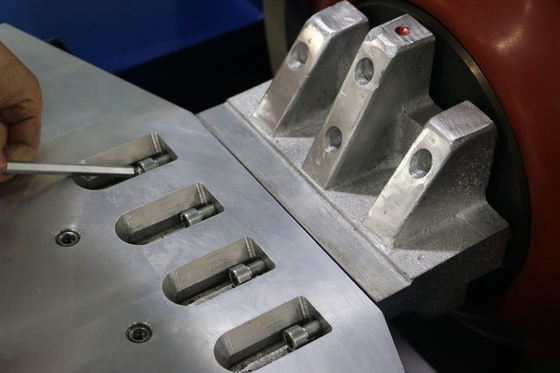

Close-up detail of vibration test machine armature and moving coil assembly

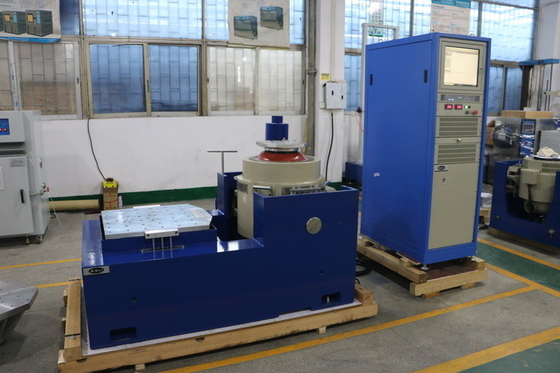

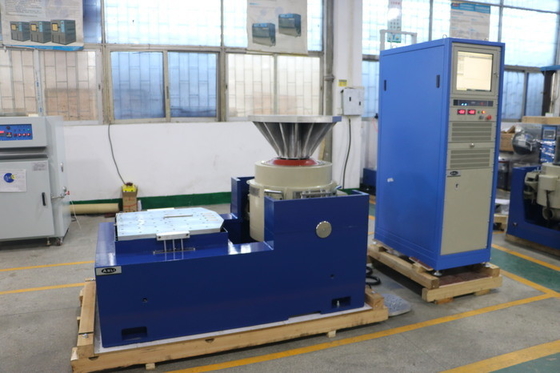

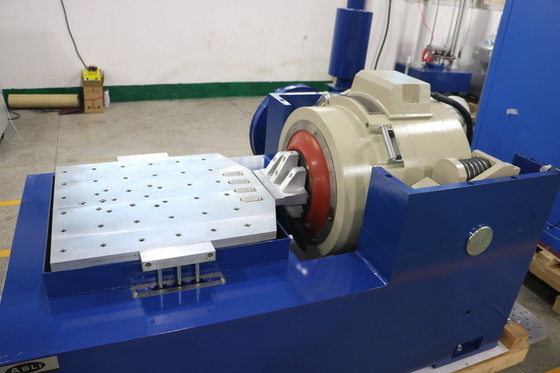

Vibration shaker system installed in testing laboratory with control instrumentation Trunnion isolation and roller bearing guidance system on vibration test machine Detailed view of dual magnetic circuit structure and cooling duct design
Serviço no Exterior
Overseas service and technical support team for vibration testing equipment

FAQ:

P1: O que é um Agitador de Vibração Eletrodinâmico?
R: Um agitador de vibração eletrodinâmico é um sistema de teste usado para simular condições de vibração que os produtos podem experimentar durante o transporte, operação ou serviço. É amplamente utilizado para testes de confiabilidade, durabilidade e qualificação.


P2: Quais produtos podem ser testados?
R: Pode ser usado para componentes eletrônicos, peças automotivas, baterias, componentes aeroespaciais, produtos elétricos, embalagens, equipamentos de comunicação e outros produtos que requerem testes de vibração.


P3: Quais testes de vibração o agitador pode realizar?
R: Dependendo da configuração do sistema, ele pode realizar vibração senoidal, vibração aleatória, teste de choque, busca de ressonância, varredura de frequência e outros testes de vibração programáveis.


P4: Qual é a frequência máxima de teste?
R: A frequência máxima depende do modelo e da configuração. Diferentes modelos de agitadores estão disponíveis para diferentes requisitos de frequência. Por favor, forneça sua faixa de frequência necessária para que possamos recomendar um modelo adequado.


P5: Como seleciono o modelo de agitador correto?
R: Os principais fatores incluem:

  • Peso máximo da amostra
  • Dimensões da amostra
  • Direção de vibração necessária
  • Faixa de frequência
  • Aceleração máxima
  • Deslocamento
  • Padrão de teste de vibração necessário

Com base nesses parâmetros, podemos recomendar um sistema de agitador adequado.


P6: O agitador pode realizar vibração vertical e horizontal?
R: Sim. Dependendo da configuração, o sistema pode ser fornecido com uma configuração de teste vertical, configuração de teste horizontal ou ambas.


P7: Ele pode realizar testes de vibração aleatória?
R: Sim. Um controlador de vibração adequado pode ser configurado para testes de vibração aleatória, incluindo perfis de teste baseados em PSD.


P8: Ele pode realizar testes de choque?
R: Sim, desde que o sistema de agitador selecionado tenha força, deslocamento e capacidade de aceleração suficientes para o perfil de choque necessário.



Um agitador de vibração eletrodinâmico oferece várias vantagens para testes de vibração de alta frequência:

  • Ampla faixa de frequência: Adequado para testes de vibração de baixa e alta frequência, especialmente para componentes eletrônicos e automotivos.
  • Alta precisão de controle: Frequência, aceleração, deslocamento, velocidade e duração do teste podem ser controlados com precisão.
  • Resposta rápida: O sistema de acionamento eletrodinâmico responde rapidamente aos sinais de controle, tornando-o adequado para testes de vibração de varredura.
  • Saída de vibração estável: O controle de malha fechada ajuda a manter níveis de vibração estáveis durante todo o teste.
  • Testes programáveis: Parâmetros de teste como faixa de frequência, taxa de varredura, aceleração e número de ciclos podem ser programados automaticamente.
  • Adequado para testes de alta frequência: Particularmente adequado para PCB/PCBA, eletrônicos automotivos, sensores, conectores, baterias e outros componentes eletrônicos.
  • Alta automação: Programas de teste podem ser salvos e executados automaticamente, melhorando a eficiência e a repetibilidade dos testes.



Destaques do produto

A máquina de teste de vibração senoidal e aleatória ES-6 atende NASA-STD-7001A para o setor aeroespacial. Força 60000N, 3-3500Hz, carga de 800kg, deslocamento de 51mm. Circuito magnético duplo, alta confiabilidade, tabelas personalizadas. Ideal para testes de defesa e aviação.
