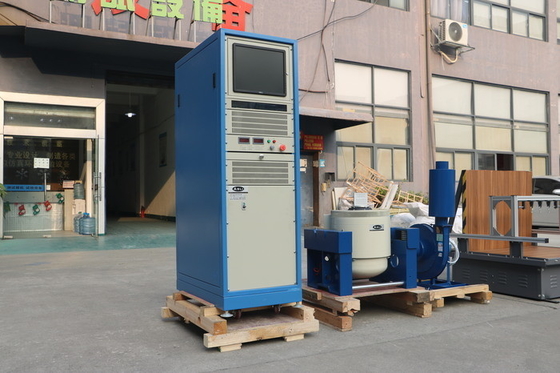

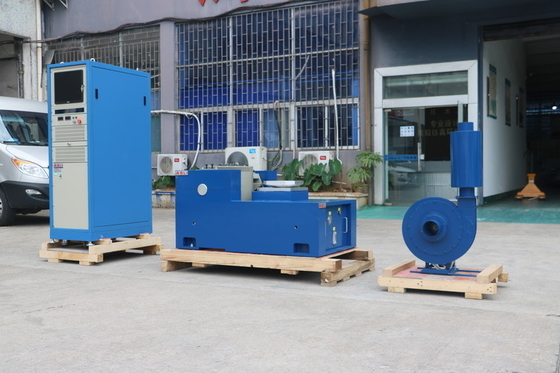

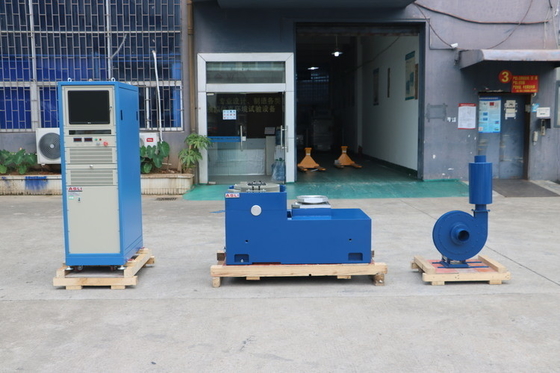

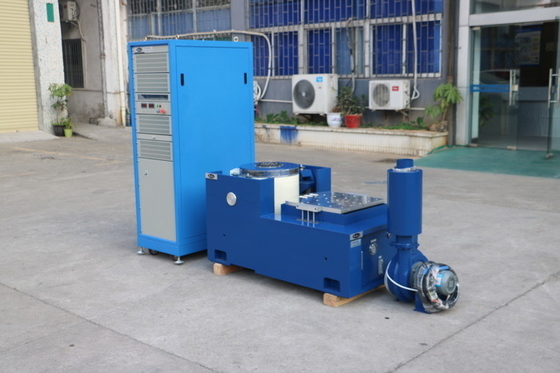

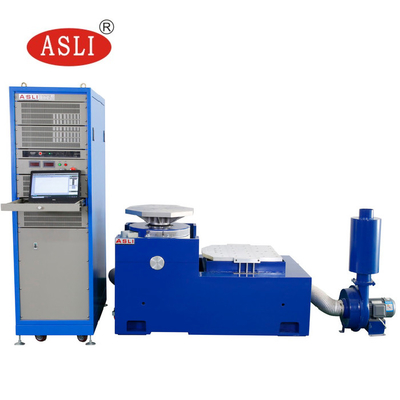

Máquina de ensaio de vibração electrodinâmica ES-3 para ensaio de vibração de módulos de baterias de iões de lítio
Detalhes do produto
| Padrão de teste: | UN38.3, IEC62133, JIS D 1601, MIL-STD-810G | Aplicativo: | módulos de bateria do Li-íon |
|---|---|---|---|
| Poder: | Eletrônico | direção de vibração: | X, Y, três-linha central de Z |
| Vibração: | 3 eixos | força de vibração: | Personalizado |
| Tamanho da mesa: | Personalizado | Carga máxima: | 750kg |
| Destacar |
Máquina do teste de vibração IEC62133,Máquina do teste de vibração dos módulos de bateria,Li Ion Battery Electrodynamic Vibration Shaker |
||
Descrição do produto
O nosso agitador de vibração cumpre plenamente os requisitos da UN38.3, normas de ensaio IEC62133, JIS D 1601 e MIL-STD-810G.
A máquina de ensaio de vibração de peças de automóveis JIS D 1601 adota uma estrutura de circuito duplo-magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo e rolamentos de rolos, orientação linear,e isolamento trunnion tecnologia moderna avançadaPode realizar testes de vibração sinusoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, bem como testes clássicos (meio-sinusoidal, trapezoidal,Testes de pulso e espectro de resposta ao choque.
Não só limitado a peças automotivas, mas também amplamente utilizado nos campos de defesa nacional, armas, aviação, voos espaciais, comunicação, eletrônica, aparelhos elétricos, transporte,e aparelhos domésticos.
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- A mangueira do pé do corpo da mesa deve ser fixada o mais longe possível.
- Quando a fonte de alimentação estiver ligada, a linha de saída não deve ser desconectada.
- Coloque o nível o mais precisamente possível.
- Os componentes podem ser alterados, mas a linha não deve ser alterada ou desconectada da ligação.
- O corpo da tabela não pode ser reorganizado, total ou parcialmente; só podem ser substituídos componentes individuais de acordo com as especificações e com a palavra-passe de confirmação original.
- Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
- Dois circuitos magnéticos, baixo fluxo magnético, estrutura compacta e racional.
- Rocker rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
- Trunnion fundação de isolamento dedicado ao uso de hormônios, móvel e conveniente instalação.
- Sistema de movimentação de tecnologia avançada para garantir uma elevada fiabilidade do círculo dinâmico.
- O novo projeto de dutos aumenta o efeito de arrefecimento.
- Rigidez estática e rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade de suporte da mesa de vibração e melhorando o desempenho de baixa frequência.
Destaques do produto
A máquina de teste de vibração eletrodinâmica ES-3 atende UN38.3, IEC62133, MIL-STD-810G para módulos de bateria de íon-lítio. Possui vibração de três eixos X, Y, Z, carga máxima de 750Kg, força personalizável e tamanho da mesa, durável e eficiente.
