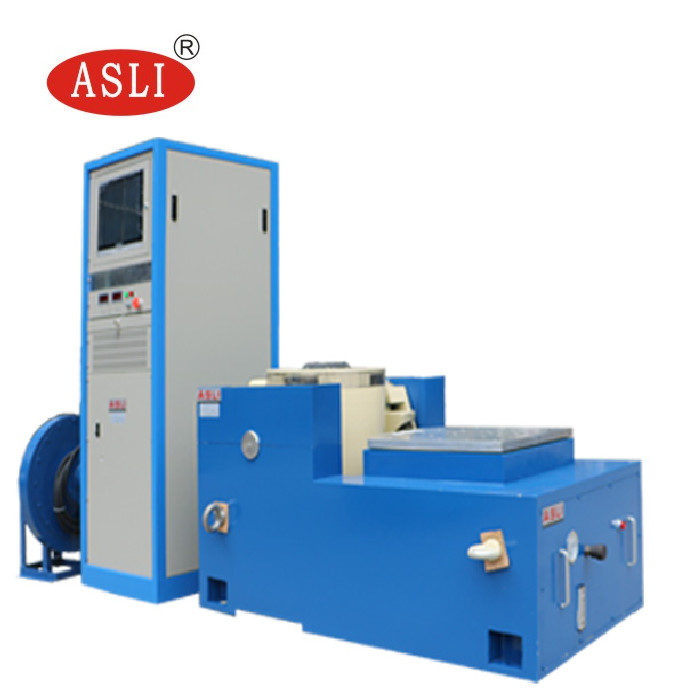

Vibração aleatória Shaker Tester Customized da integridade da força do pacote de ISTA/ASTM
Product Details
| Aplicativo: | materila, peças automotivas, embalagens, produtos domésticos | Tensão: | 380 V |
|---|---|---|---|
| Serviço pós-venda fornecido: | Suporte técnico de vídeo, suporte on-line, engenheiros disponíveis para manutenção de máquinas no ex | Indústrias Aplicáveis: | indústria de defesa, civil, eletrodomésticos, automotivo, peças de reposição, eletrônica, aviação |
| Nome do produto: | sistema de teste de vibração | Força do agitador: | 60kN |
| Adequado para: | Artigos de carregamento máximos do teste 500kgs | Faixa de frequência: | 3 ~ 2800HZ |
| Destacar |
Teste de vibração do pacote de ASTM,teste de vibração do pacote 380V,Abanador de alta frequência da vibração de ISTA |
||
Product Description
Este testador de vibração aleatória personalizado é projetado para avaliar a integridade da resistência do pacote de acordo com os padrões ISTA e ASTM.Fornece um meio técnico fiável para validar o desempenho das embalagens durante todo o ciclo de distribuição.
O sistema ajuda-o a atingir os seguintes objectivos no seu programa de ensaio de embalagens:
- Autenticar a adequação às aplicações de utilização final
- Ajudar a resolver problemas com os atuais desenhos de embalagens
- Identificar potenciais economias de custos em matéria de embalagem e processos
- Fornecer um meio técnico de comparação objectiva das opções de pacotes
- Determinar ou verificar se os requisitos de uma especificação, regulamento ou contrato são cumpridos
- Fornecer dados normalizados para a documentação de garantia da qualidade
- Fornecer provas de responsabilidade pelo produto, patentes ou alegações de produto
- Prever o desempenho de um pacote durante a distribuição e utilização pelos seus clientes
Para nos ajudar a recomendar o modelo mais adequado para a sua candidatura, prepare os seguintes dados e envie-os junto da sua consulta:
- Descrição do espécime
- Massa de ensaio da amostra
- Dimensões da amostra
- Perfil de ensaio (se disponível)
- Aceleração máxima do ensaio
- Direção de ensaio: eixos X, Y, Z ou somente direção Z
Descarregar: Test Stand de vibração de alta frequência ES-30 (PDF)
| Especificação do sistema | |
|---|---|
| Modelo de sistema | ES-60 |
| Faixa de frequência (Hz) | 3 ~ 2800 |
| Força nominal (N) | 60000 |
| Força nominal (N) | 60000 |
| Força nominal (N) | 120000 |
| Aceleração máxima Sinus (m/s2) | 1000 |
| Aceleração máxima Random (m/s2 rms) | 1000 |
| Aceleração máxima Shock (m/s2) | 2000 |
| Velocidade máxima (m/s) | 1.8 |
| Velocidade máxima Shock (m/s) | 1.8 |
| Deslocamento máximo ️ Viagem máxima (mm p-p) | 51 |
| Massa da bobina móvel | 50 kg |
| Dimensão da bobina móvel | Diâmetro 450 mm |
| Carga máxima | 750 kg |
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira móvel (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemplo de perfil de ensaio de vibração aleatória
- Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
- Projetos de circuitos de dois ímãs com baixa fuga de fluxo magnético, estrutura compacta e layout racional.
- Rocker rod roller bearings com direção de rigidez do corpo composto, orientada para importação, proporcionando excelente capacidade de carga excêntrica.
- Trunnion fundação de isolamento dedicada ao uso de hormônios, oferecendo instalação móvel conveniente.
- A tecnologia avançada do sistema móvel garante uma elevada fiabilidade do círculo dinâmico.
- O novo projeto de dutos aumenta o efeito de arrefecimento.
- Rigidez estática e dinâmica do rolamento com efeito de balão pequeno, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.

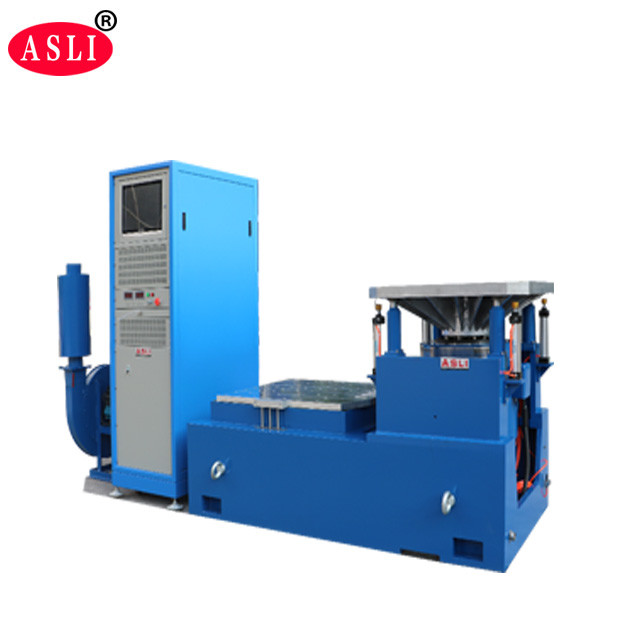

Parâmetros técnicos da tabela de vibrações horizontais (ensaios nos eixos X e Y)

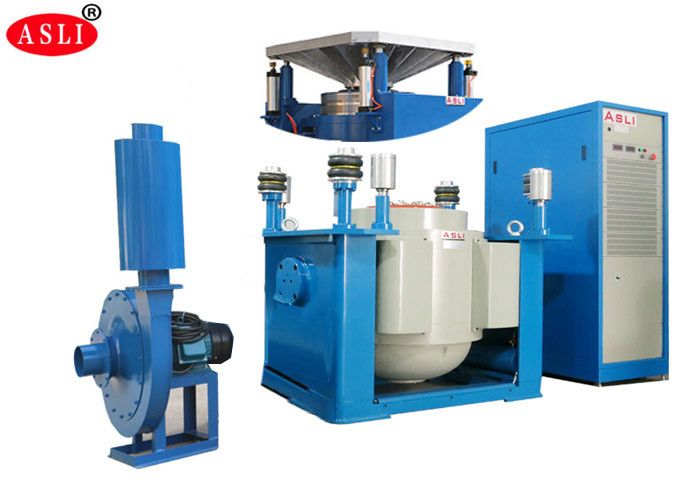

Parâmetros técnicos da tabela de vibrações verticais (ensaios no eixo Z)
Visita ao cliente na empresa ASLi
Product Highlights
Testador de agitador de vibração ISTA/ASTM com força de 60KN, faixa de 3-2800 Hz e carga máxima de 500 kg. Apresenta design de circuito duplo magnético durável, alta confiabilidade e resfriamento aprimorado. Oferece opções personalizadas, suporte pós-venda global e atende aos padrões internacionais para testes de integridade de embalagens.
