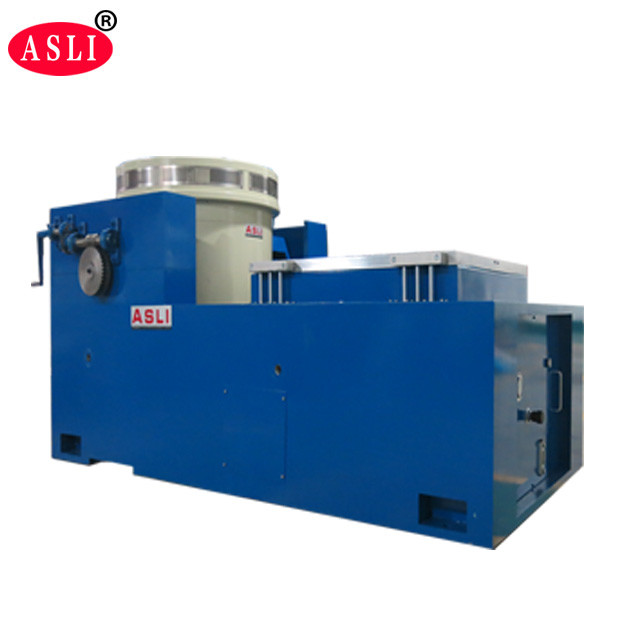

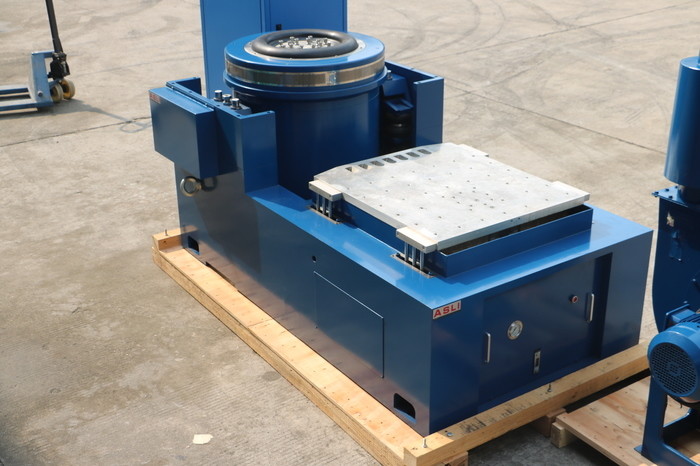

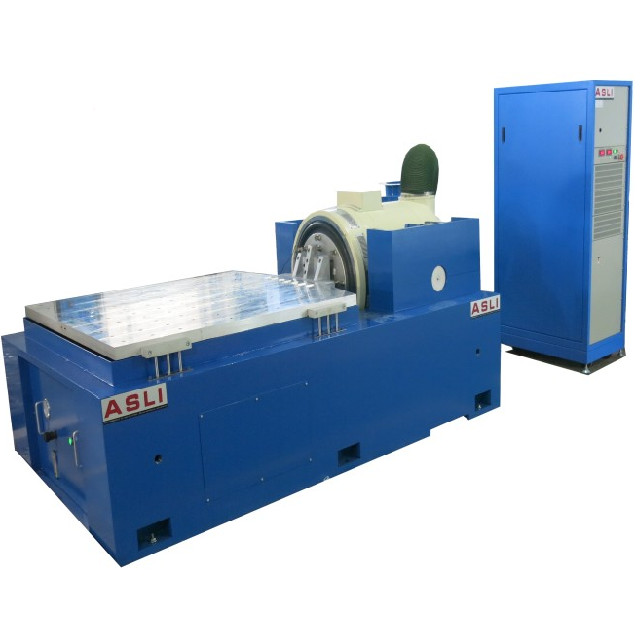

Verificador mecânico de Shaker Table Vibration Machine Electrodynamics de 3 linhas centrais
Product Details
| Força sinusal: | 6000N | Velocidade: | 10,6 m/s |
|---|---|---|---|
| Deslocamento: | 25 mm | Frequência: | 3 ~ 3500 Hz |
| carregamento: | 180KG | Aceleração: | 100 g |
| Armadura: | 230 mm | ||
| Destacar |
6000N Shaker Table mecânico,Shaker Table mecânico eletrodinâmico,Abanador eletrodinâmico mecânico da vibração |
||
Product Description
O Shaker de Vibração de Alta Frequência adota tecnologias modernas avançadas, incluindo uma estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo,rolamentos e orientação linearÉ capaz de realizar testes de vibração sinusoidal de três eixos X, Y e Z e testes de vibração aleatória de banda larga,bem como os testes clássicos de pulso e espectro de resposta ao choqueEste equipamento é amplamente utilizado nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos e eletrodomésticos.
- Força nominal:Força senoidal 6000N; força aleatória 6000N; força de choque 12000N
- Faixa de frequência:5Hz a 3500Hz suporta frequência fixa, varredura para frente e para trás, modo seno, aleatório e choque
- Modo de frequência de varredura:Linear, logarítmico, varrer para frente e para trás, frequência fixa
- Frequência de varredura:1 a 32767
- Tempo de freqüência de varredura:Frequência fixa/singular 1 3600 minutos; podem ser exibidas curvas de freqüência de varredura
- Aceleração máxima:1000 m/s2 (sem carga)
- Carga máxima:180 kg
- Max. Deslocamento:25 mm p-p (sem carga), pico duplo
- Deslocamento de impacto:25 mm
- Peso da bobina móvel:6.5 kg
- Direcções de vibração:Vertical
- Ondas de vibração:Sine, aleatório, choque
- Diâmetro da bobina móvel:Φ230 mm
- Dimensão do sistema de vibração (mm):W850 × H750 × D550 mm
- Peso do sistema de vibração:590 kg

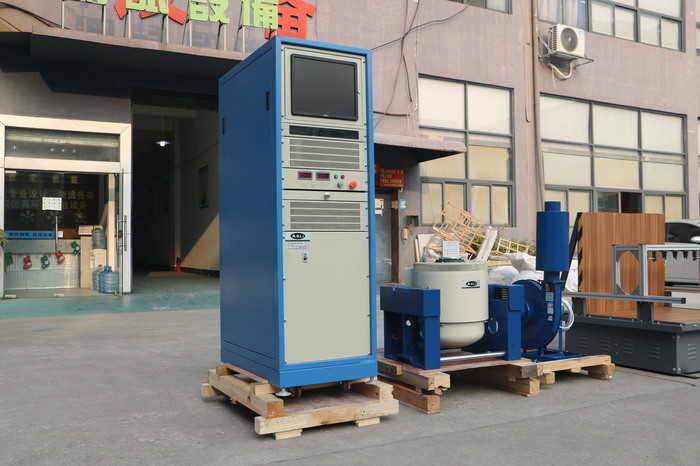

- Gerador de vibrações 1 conjunto
- Controlador de vibrações 1 conjunto
- Câmara de conexão de comunicação 1 conjunto
- DA-6 Amplificador de Potência ¢ 1 conjunto
- Potência de excitação 1 pc
- Software do condutor ¢ 1 conjunto
- Sistema de refrigeração 1 conjunto
- Computador Industrial ¢ 1 conjunto
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: O modelo ES-6 é destacado como a configuração primária. Outros modelos estão disponíveis para maiores requisitos de força e carga.
- Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
- O projeto de dois circuitos magnéticos garante baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rocker Rod rolamentos com direita e orientação de rigidez do corpo composto orientada para importação, proporcionando excelente capacidade de carga excêntrica.
- Trunnion fundação de isolamento dedicada ao uso de hormônios, oferecendo instalação móvel conveniente.
- O sistema de deslocamento de tecnologia avançada garante uma elevada fiabilidade do círculo dinâmico.
- O novo projeto de dutos aumenta o efeito de arrefecimento.
- A rigidez estática e a rigidez dinâmica do pequeno balão de suporte aumentam a capacidade de suporte da mesa de vibração e melhoram o desempenho de baixa frequência.
