Tabela de agitação vertical e horizontal com RTCA DO-160F e IEC/EN/AS
Qual é a diferença entre teste aleatório e teste SINE?
Os testes de vibração sinusoidal não são tão úteis quanto os testes aleatórios, porque um teste sinusoidal se concentra em uma única frequência a qualquer momento.excita todas as frequências num espectro definido em qualquer momentoConsidere a descrição de Tustin de vibração aleatória. Já ouvi pessoas descreverem um espectro contínuo, digamos 10-2000Hz, como 1990 ondas senoidais separadas por 1Hz.As ondas senoides têm amplitude e fase constantes.Suponha que houvesse 1990 deles. seria a totalidade aleatória? Não. para a totalidade ser aleatória, a amplitude e a fase inicial de cada fatia teria que variar aleatoriamente,imprevisivelmenteA vibração aleatória de amplo espectro não contém sinusoides, mas sim um contínuo de vibrações.

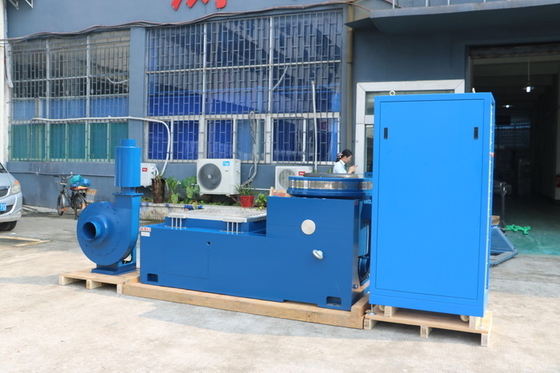

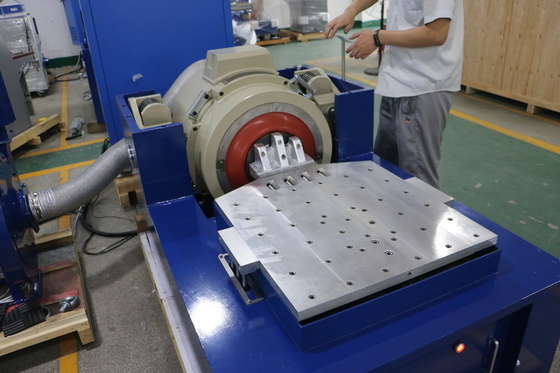

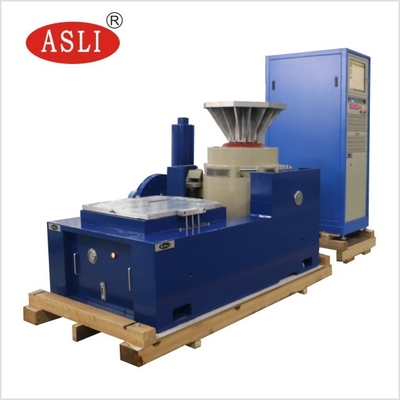

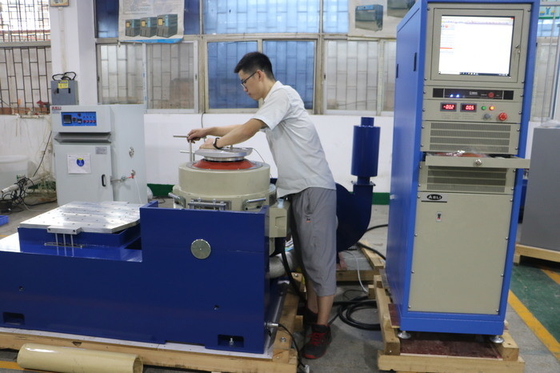

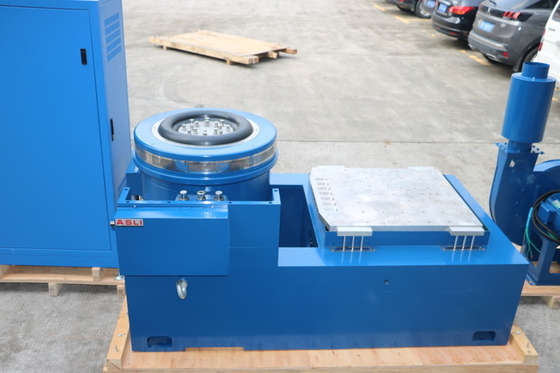

Composição do sistema de ensaio

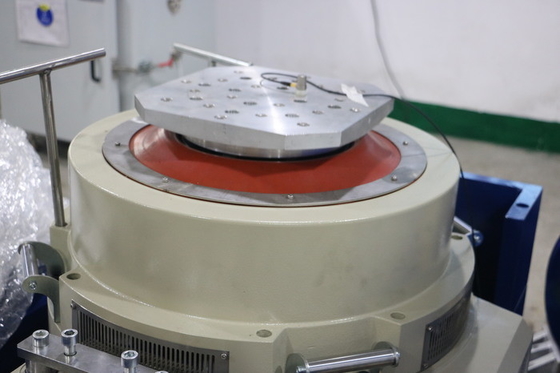

1Gerador de vibração horizontal de uma peça
2Tabela de expansão vertical
3Ventilador de arrefecimento com silenciador
4Amplificador de potência digital
5Instrumento de medição de controlo de vibrações multifunção.
Especificações
| Nome | Bateria de automóvel EN50604 IEC62133 UN38.3 Banco de ensaio de vibração para ensaios de laboratório | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
