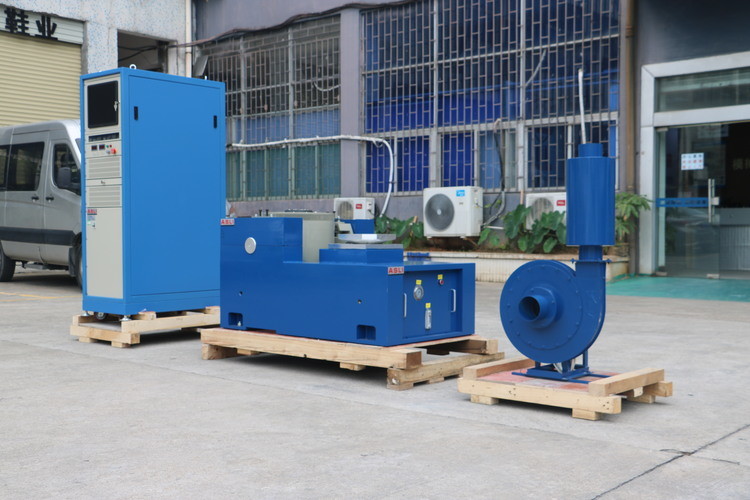

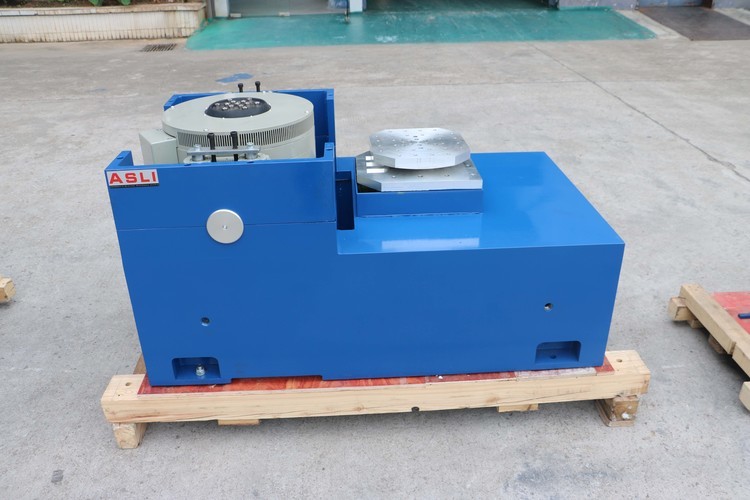

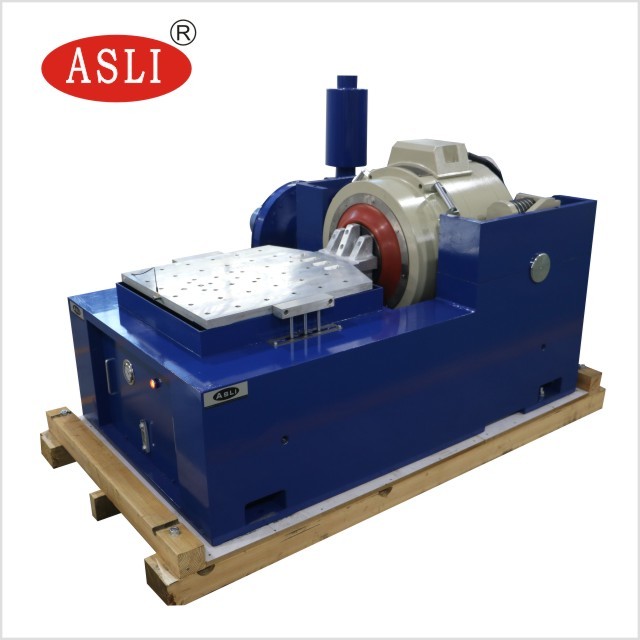

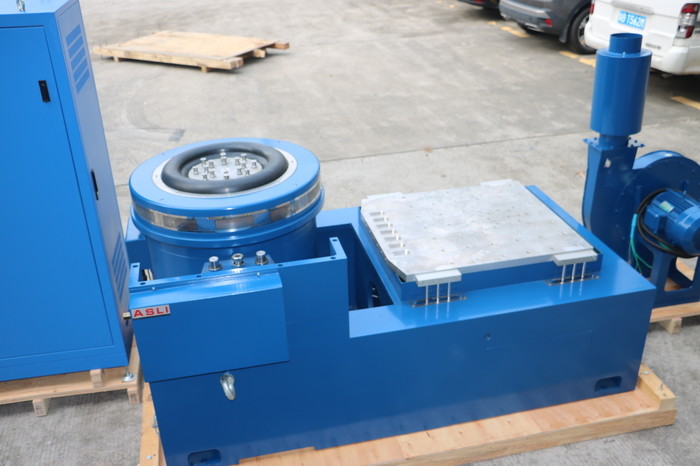

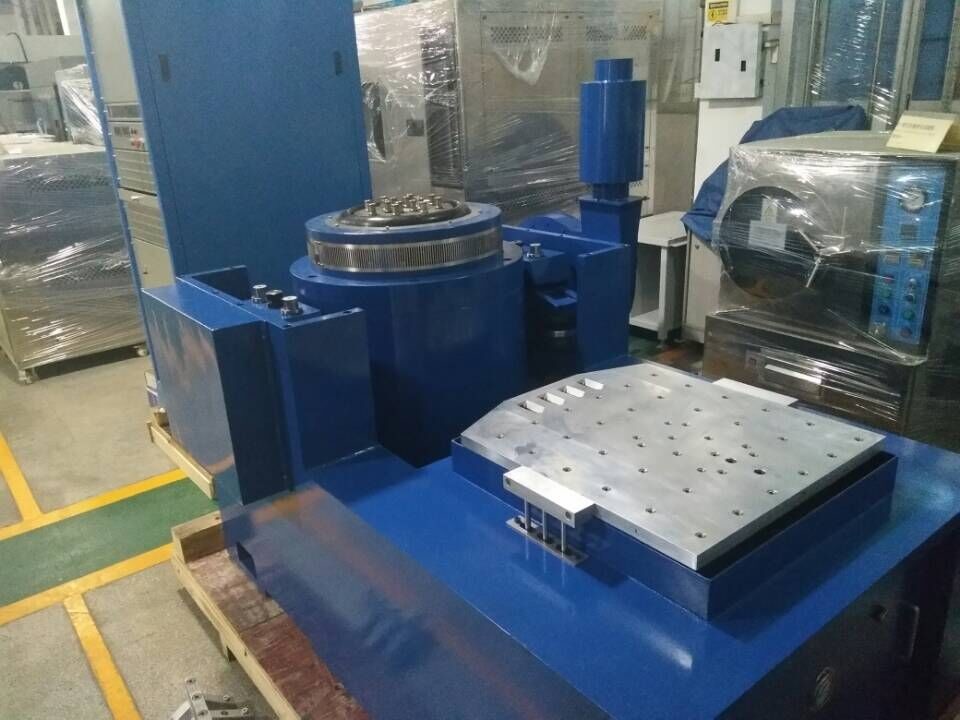

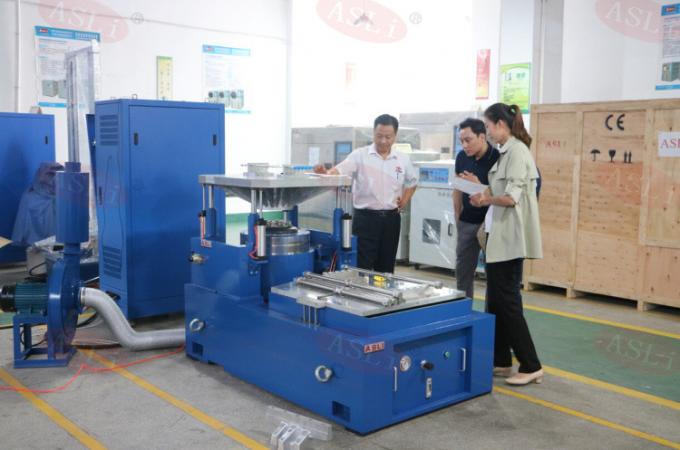

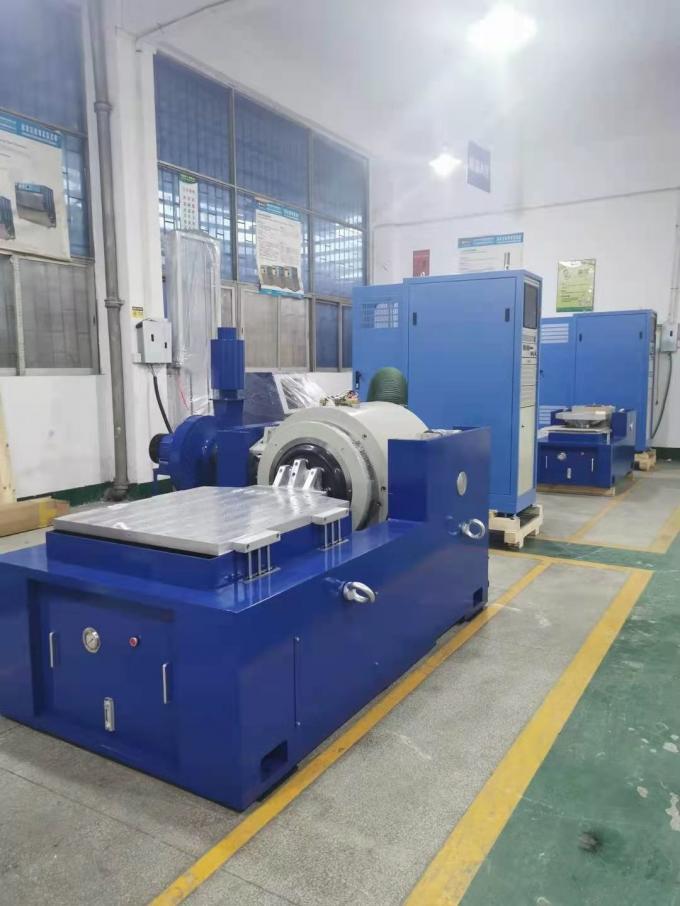

Bancada de Teste de Vibração Eletrônica IEC62133 Atende ao Padrão Ista para Bateria de Lítio
Amplificador de potência de comutação digital
O sistema utiliza um amplificador de potência digital com modulação por largura de pulso senoidal. O princípio de funcionamento é: usando a capacidade de comutação de alta frequência do IGBT FET, o sinal de baixa tensão inserido pelo controlador é amplificado pelo circuito digital e restaurado ao sinal original, e então emitido para a bobina móvel da mesa vibratória para promover a vibração elétrica. Movimento de Taiwan.
Os principais componentes do amplificador de potência de alta tensão inteligente são: controle frontal, módulo amplificador de potência, circuito de proteção, parte de alimentação e gabinete elétrico. O sistema adota a forma de saída de alta tensão e baixa corrente, o que reduz a perda de energia durante a transmissão e atinge uma correspondência de impedância eficaz e razoável.
Parâmetros:
| Empuxo senoidal | 300kgf |
| Empuxo aleatório | 300kgf rms |
| Empuxo de impacto | 600kgf |
| Faixa de frequência | 5~2800Hz |
| Deslocamento contínuo | 25,4mm |
| Velocidade máxima | 1,8m/s |
| Amplificador de potência de comutação | |
| Saída do amplificador | 3,5kVA |
| Relação sinal-ruído | >65dB |
| Ganho IF | ≥80 |
| Distorção harmônica total (na saída nominal) | Menos de 0,5% quando DC (0,1Hz) a 500Hz; menos de 1,0% quando 500Hz a 5000Hz |
| Amplificador de potência resposta de frequência | DC (0,1Hz) a 4500Hz: ±3dB; |
| Tempo Médio Entre Falhas (MTBF) | >35.000 horas |
| Bancada de expansão vertical | |
| Tamanho da mesa | 600mm×600mm |
| Limite superior opefrequência nominal | Seno 2200Hz, aleatório 3500Hz |
| Contrapeso | 30kg |
| Material da bancada | Liga de alumínio |
| Controlador de vibração | |
| sistema operacional | Windows 7 |
| Interface de operação | Interface em chinês e inglês |
| Função do software | Seno, aleatório, choque clássico, busca ressonante e residente |
Característica:
1. Esqueleto de círculo dinâmico bem projetado, com uma frequência de ressonância axial de estágio mais alta.
2. Circuito de dois ímãs, baixa fuga de fluxo magnético, estrutura compacta e racional.
3. Rolamentos de rolos da biela retos e corpo composto orientado para importação, orientação de rigidez, capacidade de carga excêntrica.
4. Fundação de isolamento do munhão dedicada ao uso de hormônios, a instalação de conveniência móvel.
5. Tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6. Novo design de duto e aprimorar o efeito de resfriamento.
7. Rigidez estática, rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade de carga da mesa de vibração, melhora o desempenho de baixa frequência.
