Equipamento de ensaio de vibração ES-20.pdf
Máquina de ensaio de vibrações horizontais e verticais de alta frequência de tipo eletromagnético
Qual é o princípio de funcionamento do agitador de vibração?
O princípio de funcionamento do testador de vibração é semelhante a um alto-falante, pelo qual o condutor elétrico é movido pela ação da força eletromagnética no campo magnético.A força para acelerar a parte em movimento é gerada pelo equilíbrio entre corrente motriz e fluxo magnéticoPortanto, controlando a corrente motriz, pode-se controlar o gerador de vibração.
Sistema de ensaio de vibração eletromagnética por choque sinusoidal aleatório:A norma ISO/IEC, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.
Sistema de ensaio de vibração eletromagnética por choque sinusoidal aleatório:Automóveis, electrónica, aeroespacial, navios, telecomunicações, optoelectrónica, instrumentos, etc.
Parâmetro do agitador de ensaio de vibração:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal (m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Sistema de ensaio de vibração eletromagnética por choque sinusoidal aleatório Características do produto

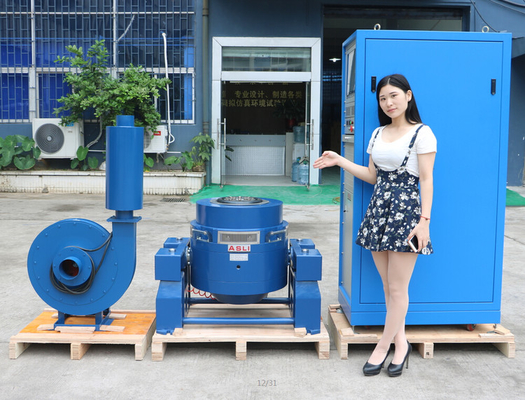

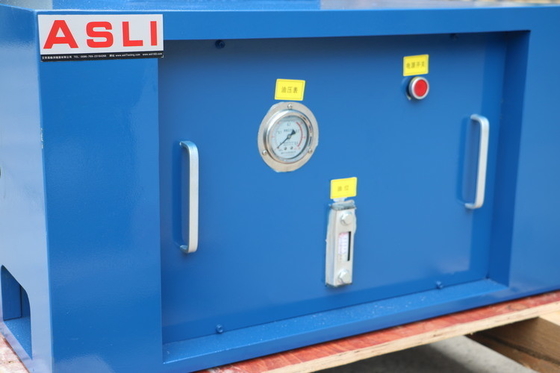

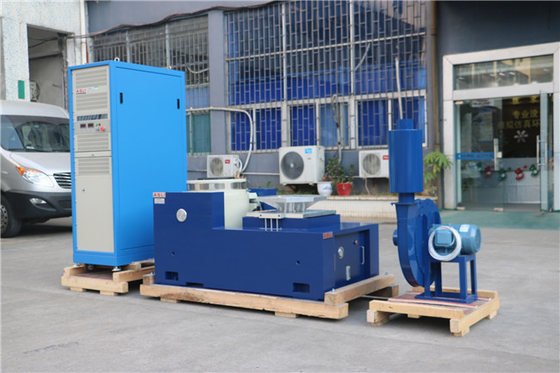

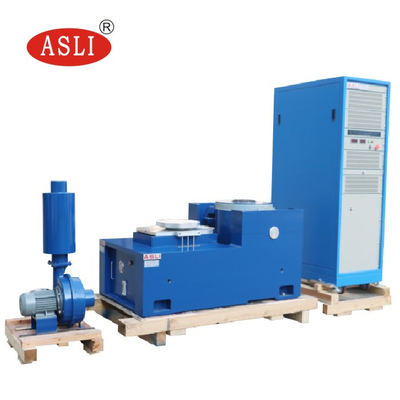

Imagens para referência:

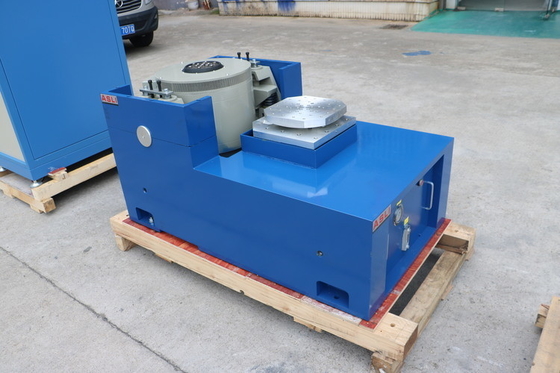

Tabela de expansão horizontal:
Visita de clientes da empresa ASLI:
Serviço internacional:
Se precisar de mais informações sobreEletromagnético tipo alta frequência horizontal e vertical máquina de teste de vibração, por favor, sinta-se livre para enviar suas perguntas.
