Equipamento de ensaio de vibração ES-20.pdf
Alto FrequênciaSimulação de transporte de agitadores de laboratórioVibraçãoShaker

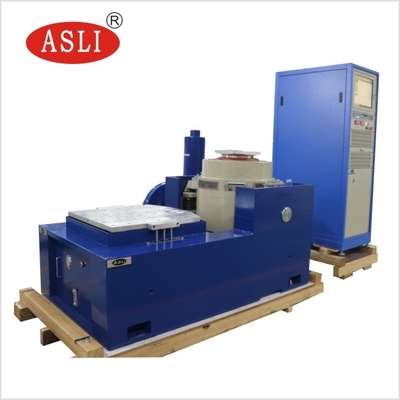

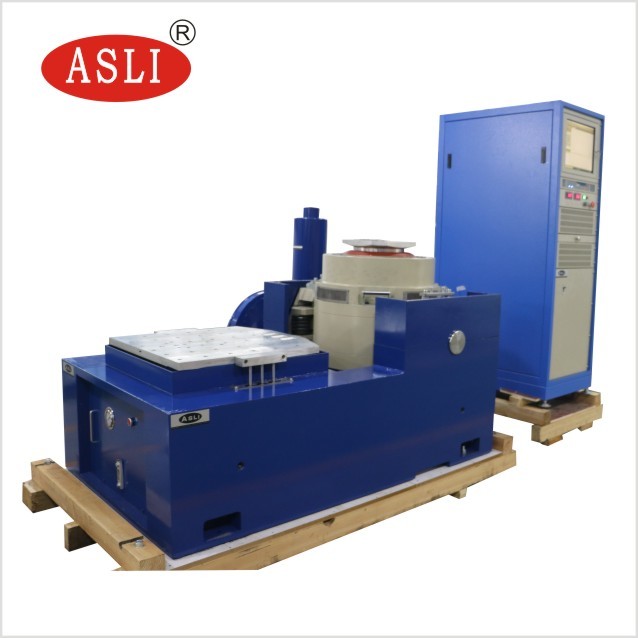

Aquecedor de alta frequência de laboratório Simulação de transporte Aquecedor de vibração eletrodinâmicaé amplamente utilizado em defesa, aviação, aeroespacial, comunicações, eletrônica, automóveis, eletrodomésticos e outras indústrias.Simulação da condição de trabalho real e ensaio de resistência da estrutura, a aplicação do produto é ampla, a largura de aplicação é óbvia, o efeito do teste é notável e fiável. onda sinus, FM, varredura, programável, multiplicador de frequência, logaritmo,Aceleração máxima, modulação de amplitude, controlo de tempo, controlo de computador de função completa, aceleração fixa simples/amplitude fixa.
Parâmetros técnicos da máquina de ensaio de vibração:
| Modelo |
Sinus nominal Força(N) |
Classificado como aleatório Força(N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Classificados Desconhecidocolocação (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

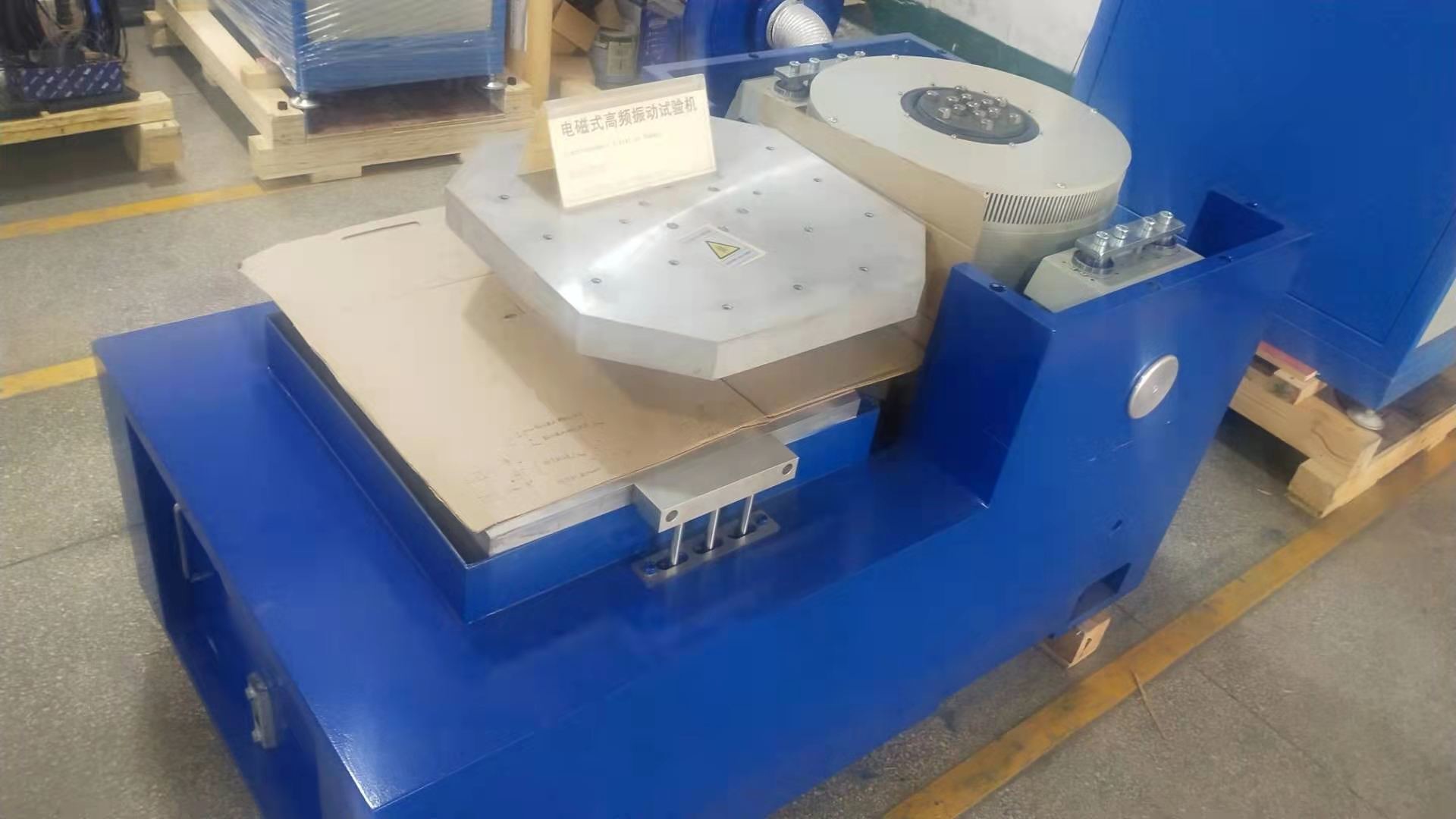

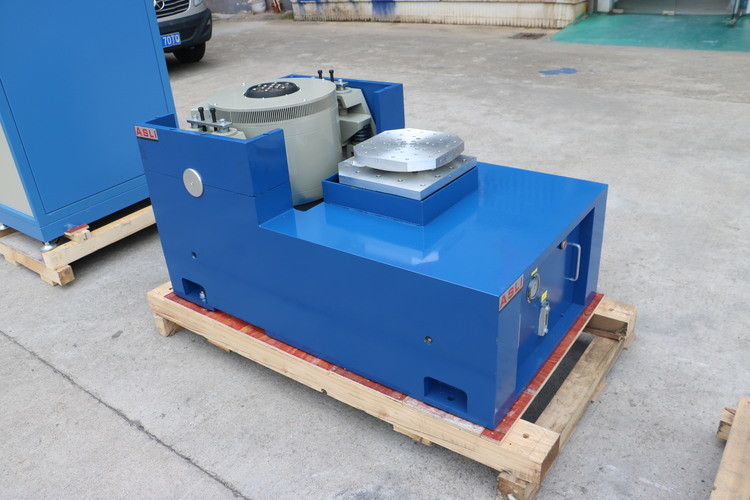

Parâmetros técnicos de um sistema horizontalExpansor:

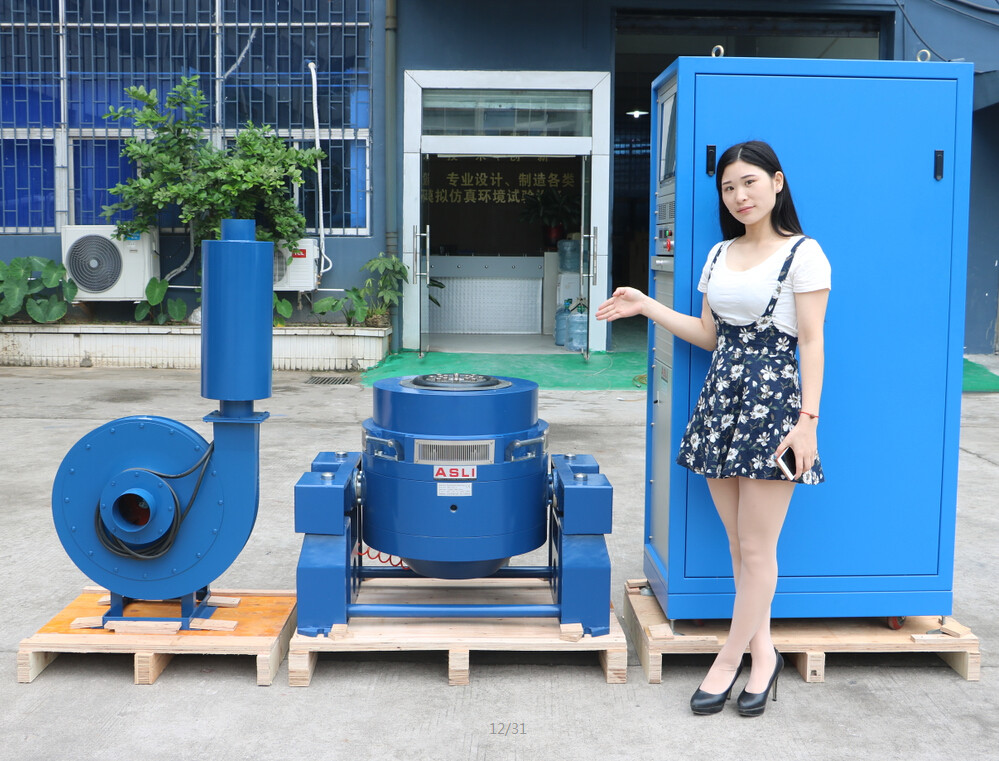

Parâmetros técnicos da verticalExpansor:
Aplicação de agitadores de vibração eletrodinâmica:
Somos fabricantes de produtos da série High Frequency Vibration Test Machine, adotamos a "estrutura de circuito magnético duplo", "círculos de ação de esqueleto auto-gerados","Suporte aéreo" e "rolamentos e orientação linear", "isolamento trunnion" tecnologia moderna avançada e tecnologia especial, pode ser concluída em X, Y, Z três eixos sinusoidal teste de vibração e de banda larga testes de vibração aleatória,a ser completado pelo clássico (metade - senoEstes produtos são amplamente utilizados na defesa nacional, armas, aviação, aeroespacial, comunicações, electrónica,Aparelhos elétricos, comunicações, electrodomésticos e outros domínios.
Características de ensaio do agitador de vibração eletrodinâmica:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade da mesa de vibração, melhorar o desempenho de baixa frequência.
Se precisar de mais informações sobre o Shaker de Laboratório de Alta Frequência Simulação de Transporte Shaker de Vibração Electrodinâmica, por favor sinta-se à vontade para enviar suas perguntas.
