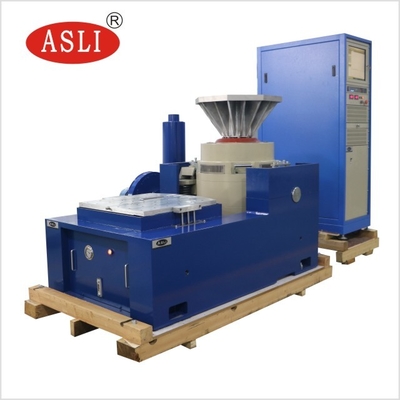

1000kg. Vertical de F e equipamento de testes horizontal da tabela da vibração para as peças do carro
Product Details
| Força senoidal: | 6000N | Velocidade: | 10,8 m/s |
|---|---|---|---|
| Deslocamento: | 25 mm | Frequência: | 3 ~ 3500 Hz |
| carregamento: | 180KG | Aceleração: | 100 g |
| Armadura: | 450 mm | Tamanho da tabela: | 500x500 mm |
| Destacar |
1000kg. Equipamento de testes da tabela da vibração de F,Equipamento de testes eletrodinâmico da tabela da vibração,equipamento de testes da vibração 1.8m/s |
||
Product Description

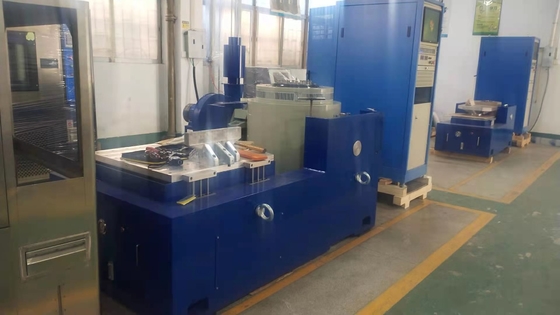

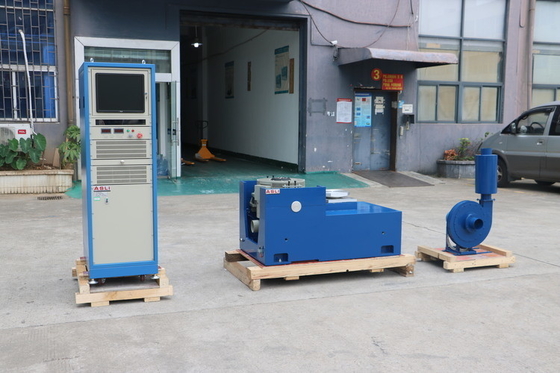

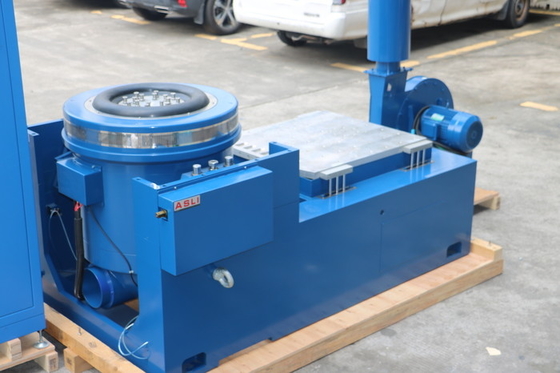

O Equipamento de Teste de Mesa Vibratória Vertical e Horizontal de 1000kg.f é um sistema de shaker eletrodinâmico projetado para testes aleatórios, senoidais e de choque. É amplamente utilizado nas indústrias de defesa, aviação, aeroespacial, comunicações, eletrônicos, automotiva e de eletrodomésticos.
Este equipamento é projetado para detecção precoce de falhas, simulação de condições reais de trabalho e teste de resistência estrutural. Sua ampla gama de aplicações e resultados de teste confiáveis o tornam uma ferramenta essencial para garantia de qualidade e validação de produtos.
O sistema suporta funções de onda senoidal, FM, varredura, programável, multiplicador de frequência, logaritmo, aceleração máxima, modulação de amplitude e controle de tempo. Oferece controle total por computador com modos simples de aceleração fixa e amplitude fixa. Cada unidade passa por 3 meses de operação contínua sem falhas, garantindo desempenho estável e qualidade confiável.
| Item | Descrição |
|---|---|
| Força Senoidal | 10000N |
| Força de Choque | 20000KN |
| Faixa de Frequência | 5~3000 Hz |
| Deslocamento | 51 mm |
| Aceleração Máxima | 1.8 m/s |
| Aceleração Máxima | 981 m/s² (sem carga) |
| Diâmetro da Armadura | 200 mm |
| Torque de Carga Permitido | >300 N•m |
| Massa Efetiva da Armadura | 6 kg |
| Capacidade Máxima de Carga | 100 kg |
| Vazamento Magnético | ≤1 mT |
| Frequência de Isolamento de Vibração Axial | <3 Hz |
| Fixação da Carga | 16 inserções M8 de aço inoxidável |
| Dimensão (C×L×A) | 850 × 665 × 760 mm |
| Peso Aproximado | 990 kg |
A tabela a seguir descreve os modelos disponíveis para o Banco de Teste de Vibração para Baterias Automotivas EN50604 / IEC62133 / UN38.3, adequados para testes de laboratório.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máxima (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Esqueleto dinâmico bem projetado com alta frequência de ressonância axial.
- Design de circuito duplo magnético garante baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste basculante com rigidez do corpo composto reta e orientada para importação para excelente capacidade de carga excêntrica.
- Fundação de isolamento de trunnion dedicada ao uso de hormônio, oferecendo instalação móvel conveniente.
- Tecnologia avançada no sistema móvel garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade do rolamento da mesa vibratória e melhoram o desempenho de baixa frequência.
