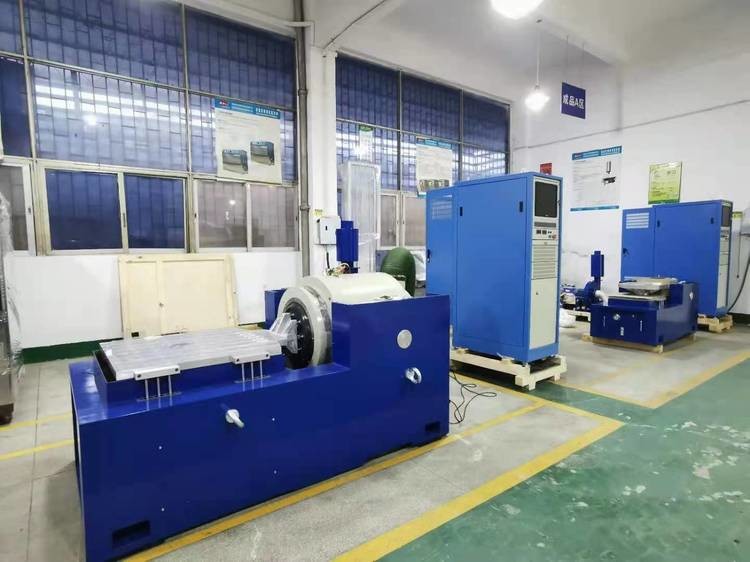

Tipo industrial verificador da eletrodinâmica dos dispositivos elétricos da vibração
Product Details
| força de vibração: | 6000N | Direção de vibração: | vertical + horizontal |
|---|---|---|---|
| Aplicativo: | dispositivos elétricos | Outro nome: | agitador de vibração |
| teste: | Sinus, aleatório, choque | Deslocamento: | 25mm |
| Destacar |
Verificador da vibração para dispositivos elétricos,Abanador eletrodinâmico 6000N da vibração,tipo verificador da eletrodinâmica de 25mm da vibração |
||
Product Description
O Testador de Vibração Tipo Eletrodinâmica para Aparelhos Elétricos Industriais é projetado para realizar testes de vibração senoidal nos eixos X, Y e Z, e testes de vibração aleatória de banda larga. Ele também suporta testes de pulso clássicos (meia-onda senoidal, trapezoidal, onda dente de serra) e testes de espectro de resposta a choques. Esses sistemas são amplamente utilizados nas indústrias de defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
Baixar ES-6 Equipamento de Teste de Vibração PDF (Documento de Especificação)
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- Esqueleto de círculo dinâmico bem projetado, com frequência de ressonância axial de estágio superior.
- Design de dois circuitos magnéticos garante baixa fuga de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos da haste basculante com orientação de rigidez do corpo composto reta e orientada para importação, proporcionando alta capacidade de carga excêntrica.
- Fundação de isolamento de trunnion dedicada ao uso de hormônio, com instalação móvel conveniente.
- Tecnologia avançada no sistema móvel garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade de carga do rolamento da mesa de vibração e melhoram o desempenho de baixa frequência.

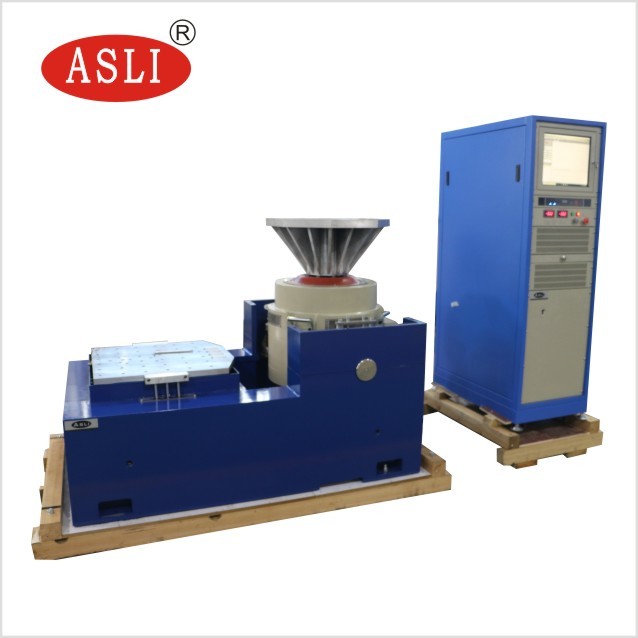

O sistema completo consiste nos seguintes componentes:
- Bancada de teste de vibração
- Amplificador de potência
- Ventilador de refrigeração

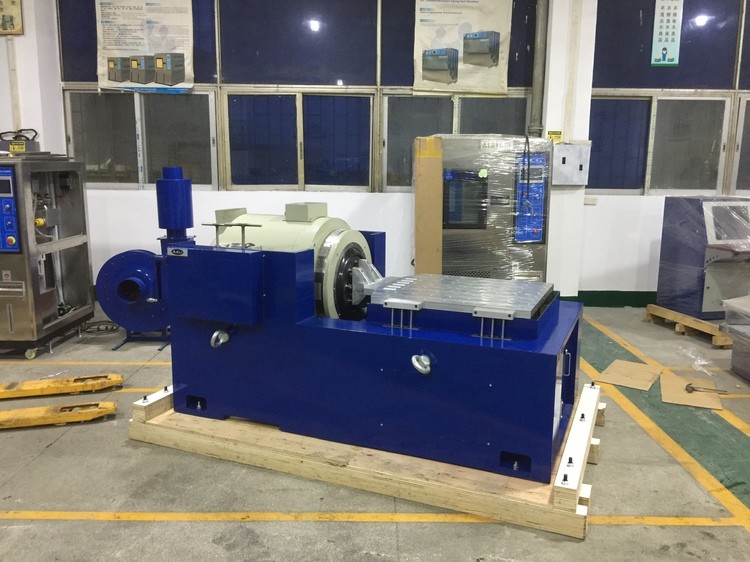

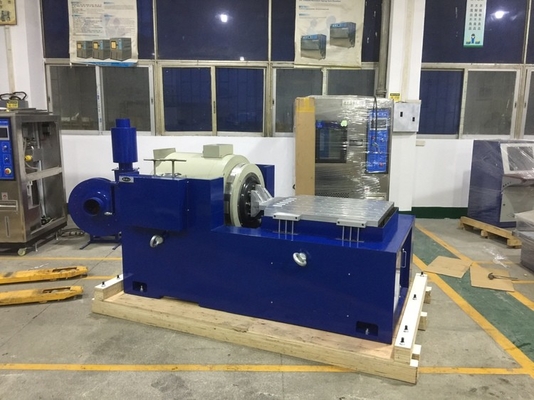

- Mesa deslizante
- Expansor vertical
- Dentro de uma bancada de carga pequena, são alcançadas acelerações e frequências de trabalho mais altas, melhorando a capacidade de carga e o desempenho da bancada da máquina inteira.
- A bancada horizontal e a bancada de vibração são do tipo integral, com estrutura perfeita e instalação e ajuste convenientes.
- Trilho de pressão estática, em V, com capacidade para operação resistente a inclinação e carga enviesada.
- Bomba de óleo embutida, boa estrutura e fácil operação.
A bancada estendida vertical VT e as braçadeiras especificadas são calculadas com precisão e projetadas elaboradamente para garantir que o cliente obtenha o melhor desempenho de acordo com especificações perfeitas.
Se você precisar de mais informações sobre o Testador de Vibração Tipo Eletrodinâmica para Aparelhos Elétricos Industriais, sinta-se à vontade para enviar suas consultas.
