Descrição do produto
O equipamento de ensaio de vibração de alta frequência pode completar o ensaio de vibração sinusoidal e o ensaio de vibração aleatória de banda larga, respectivamente, e pode completar o ensaio clássico (meio sinusoide, trapezoide,Teste de espectro de resposta ao pulso e choqueO ensaio abrangente das condições mecânicas e ambientais pode ser efectuado com uma câmara climática.
O sistema de teste de vibração de alta frequência é amplamente utilizado nos campos de defesa nacional, armas, aviação, voos espaciais, comunicação, eletrônica, aparelhos elétricos,Aparelhos de transporte e eletrodomésticos.
De acordo com as necessidades, pode fornecer aos utilizadores equipamentos de ensaio abrangentes em vários ambientes, tais como clima e mecânica.
O Shaker de vibração eletrodinâmica fornece uma plataforma de teste para simulação de embalagem e transporte, choque mecânico, perfil de missão e qualquer outra simulação de condições do mundo real.Utilizando o controlador mais avançado, o sistema de circuito fechado pode reproduzir com precisão as condições de vibração do mundo real em produtos das indústrias como eletrônica, automotiva, aeroespacial, aviação, etc.
Parâmetros técnicos do sistema de vibração
| Ponto | Descrição | |
|
Força (máximo) |
Sinus | Pico de 600 kg/h |
| Acontecimentos | 600Kg.f r.m. | |
| Choque. | Pico de 600 kg/h | |
| Faixa de frequência | 5 ~ 2500 Hz | |
| Max. Deslocamento | (Pico a Pico) 51 mm | |
| Velocidade máxima | 10,8 m/s | |
| Max. Aceleração | 100G (980 m/s2) sem carga | |
| Direção da vibração | Vertical e horizontal | |
| Dia da armadurametro | 200mm | |
| Massa efetiva da blindagem | 6 kg | |
| Parafusos de mesa | 17 × M10 | |
| Max. - O quê?carga útil | 30Está bem.g | |
| Fugas magnéticas | < 10 gauss | |
| Frequência de isolamento das vibrações axiais | 2.5HZ | |
| Momento excêntrico admissível | > 300 N.m. | |
| Dimensão | 1200 mm*790 mm*840 mm (excluindo o expansor de cabeça) | |
| Peso | 1600 kg (excluindo a mesa deslizante) | |
| Fornecimento de energia | AC de 3 fases 380V/50Hz, 18 KVA | |
| Resistência ao aterramento | ≤ 4Ω | |
| Compressor de ar | 0.4-0.6Mpa (fornecido pelo cliente) | |
| Método de arrefecimento | Refrigeração por ar | |

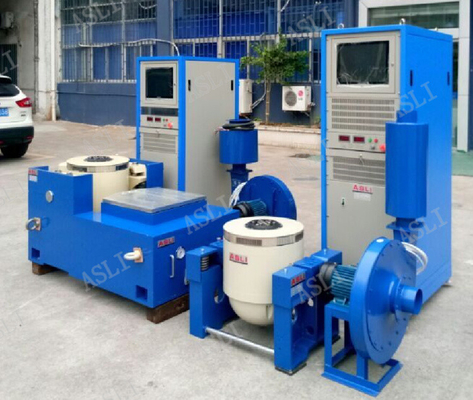

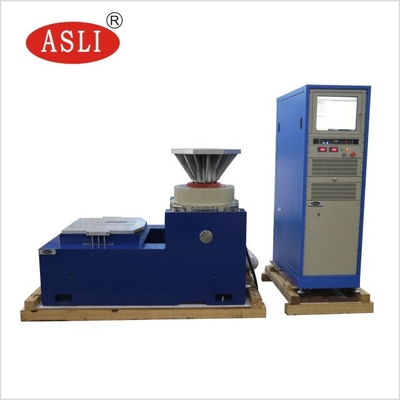

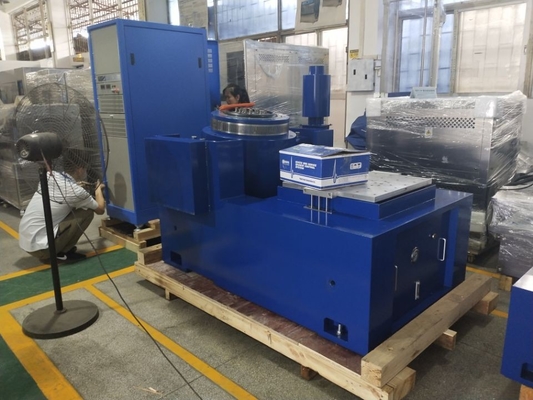

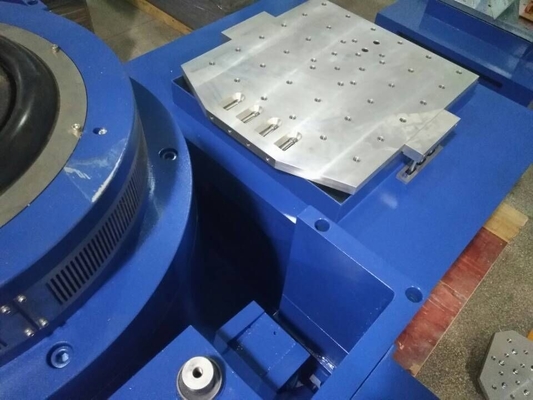

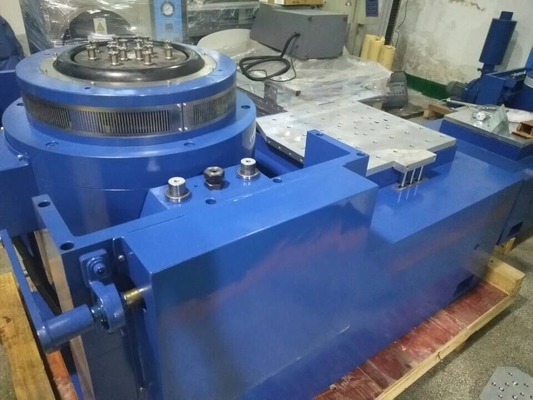

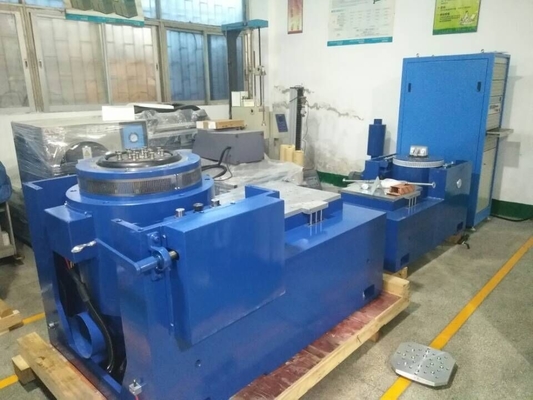

Tabela de agitação de alta frequência de tipo eletrodinâmico com plataforma de ensaio 600*600 mm Imagens para referência:
