Qual é o objectivo dos testes de vibração?
Os ensaios de vibração permitem aos designers, engenheiros e fabricantes saber quais os limites de tensão que o seu produto pode suportar.Os ensaios por vibração asseguram que o produto está qualificado para a sua finalidade prevista e cumpre as normas de segurança e regulamentares, bem como com os requisitos da Organização Internacional de Normalização (ISO).

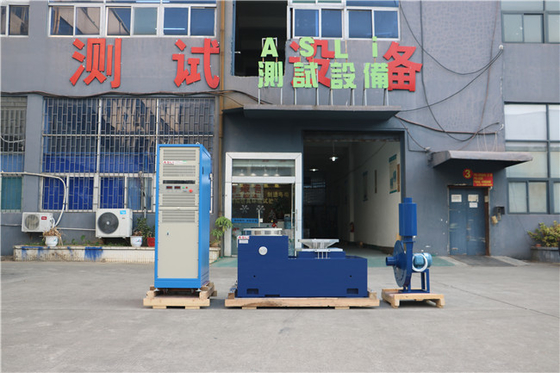

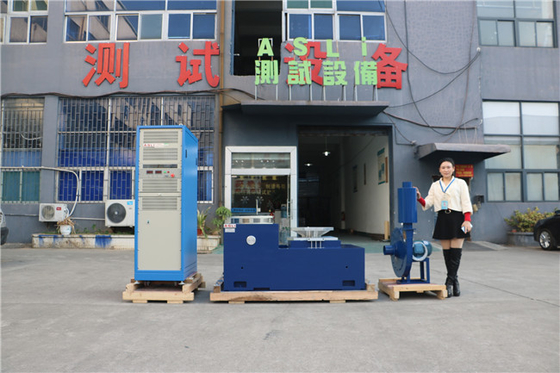

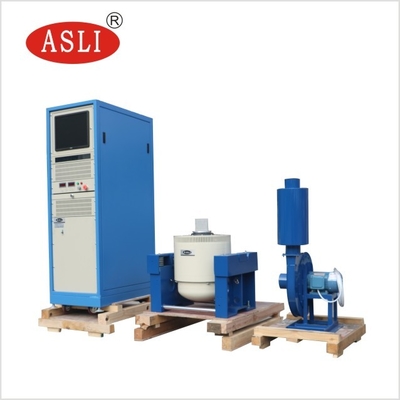

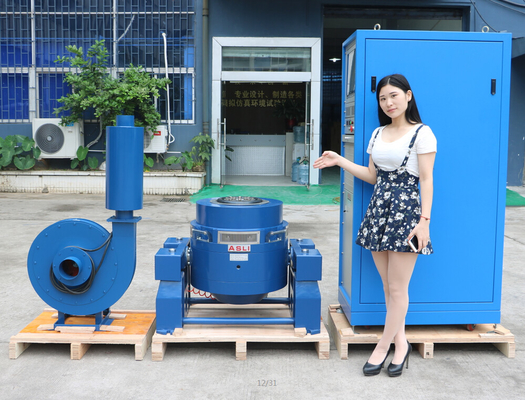

Tabela de balançador de vibração sinusoidal e aleatória de 3 eixos para bateria de lítio com padrão UN38.3
Tabela de agitação de vibraçãopecificação
| Modelo | ES-3 |
| Força de excitação sinusoidal máxima ((Kg.f) | 300 Kg.f |
| Dimensões do corpo de vibração | 730*550*650 mm (L*W*H) |
| Tamanho da mesa ((mm) | Personalizado |
| Faixa de frequência ((Hz) | 5 ~ 2000 Hz |
| Peso do corpo de vibração (kg) | Cerca de 450 kg. |
| Diâmetro da bobina móvel (mm) | 150 mm |
| Deslocamento máximo ((p-p) mm | 25 mm |
| Aceleração máxima (m/s2) | 980 m/s2 (100 g) (sem carga) |
| Velocidade máxima ((m/s) | 1.6 m/s |
| Ambiente de trabalho | Temperatura: 0-40°C, umidade < 80% (não condensado) |
| Tipo de refrigeração | Refrigeração por ar |
| Fornecimento de energia | 3 fases AC380V 50Hz/60hz |
Fabricante de mesas de agitação por vibraçãoadotou a estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo e rolamentos e orientação linear,isolamento trunnion tecnologia moderna avançada e tecnologia especial, pode ser completado em testes de vibração sinusoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a ser completado pelo clássico (meio - seno, trapezoidal,Teste do espectro de resposta de pulso e choque.
1 O design cuidadoso do esqueleto da bobina em movimento, tem uma frequência de ressonância axial de primeira ordem mais elevada.
2 Armadura leve, alta rigidez, frequência de 4500 Hz.
3 Controle da linha de ligação do computador, armazenar imediatamente materiais.
4 Exibe o gráfico de controlo.
5 Baixa resistência e design de alto desempenho, alta eficiência, baixo custo.
6 Alta fiabilidade, baixa falha.

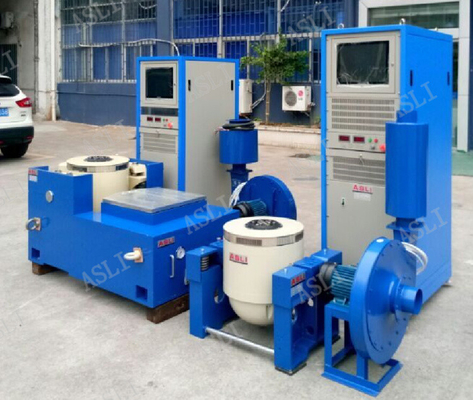

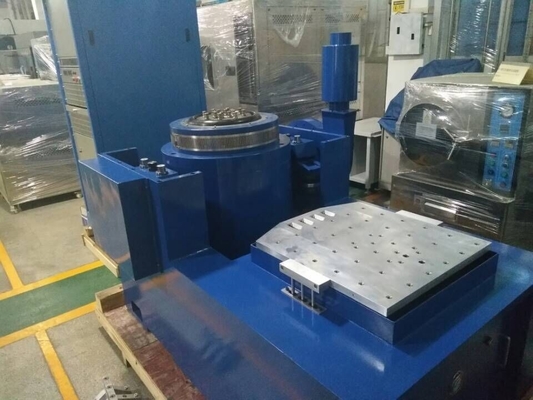

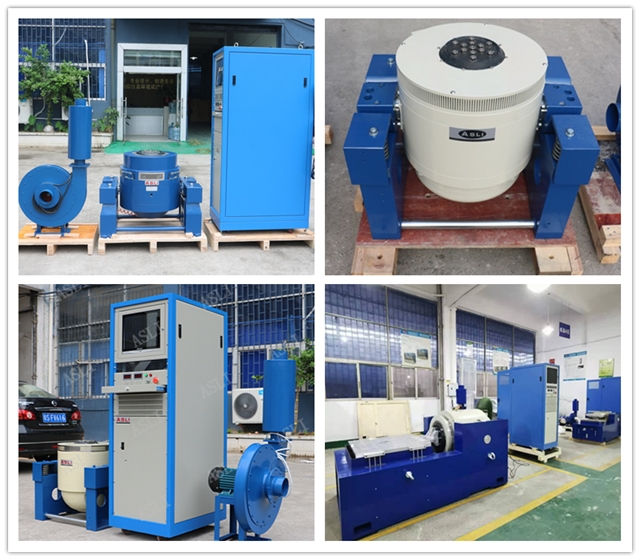

Imagens para referência:
