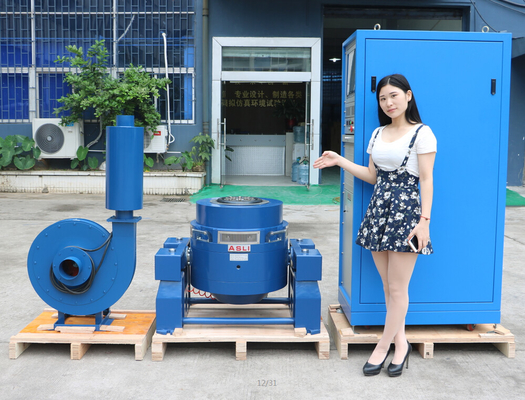

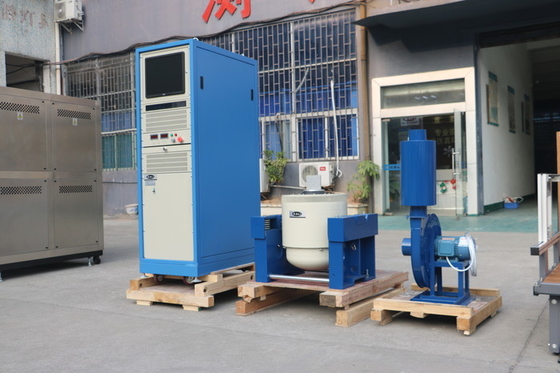

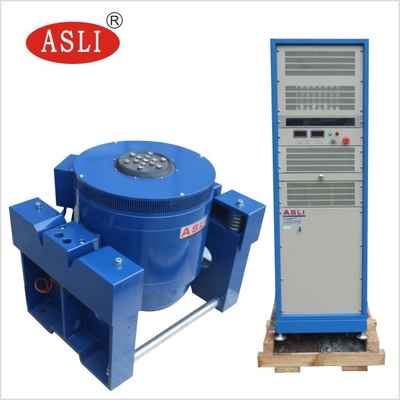

UN 38.3 IEC 62133 Sistema de ensaio de vibração eletromagnética refrigerada a ar AC 380V 3 fases
O sistema de ensaio de vibração é utilizado principalmente para o ensaio do ambiente de vibração e choque dos produtos, o ensaio de triagem de esforço ambiental, o ensaio de fiabilidade.
Teste de vibração eletromagnética completamente de acordo com o ensaio de projeto padrão relacionado com a bateria, simulação, sob a determinada condição do ensaio de vibração da bateria,A bateria ou a bateria está fixada na mesa de vibração, de acordo com a frequência prescrita, a aceleração e o modo de deslocamento ao longo da bateria, a vibração da amostra de três direções mutuamente perpendiculares não deve causar fugas,Não percas a coragem.Não está quebrado, não há fogo nem explosão.
Parâmetros técnicos:
Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Norma de ensaio:
GB/T 31486-2015
UL 1642:2012 < Norma para baterias de lítio >
UL 2054: 2012 < Baterias para uso doméstico e comercial>
UN38.3 ((2012)
IEC 62133-2:2017 < Requisitos de segurança para células secundárias portáteis fechadas e para baterias fabricadas a partir delas, para utilização em aplicações portáteis - Parte 2: Sistemas de lítio >
IEC 62281: 2004
IEC 60086: 2007
Produtos relativos:
Os testes de vibração do âmbito de aplicação são extremamente amplos, desde placas de circuito, baterias, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos e outros produtos industriais.Se precisar de mais informações sobreUN 38.3 IEC 62133 Sistema de ensaio de vibração eletromagnética refrigerada a ar AC 380V 3 fasesPor favor, não hesite em enviar suas perguntas.
