Equipamento de ensaio de vibração ES-20.pdf
Equipamento de ensaio de vibração da força sinusoidal de 20 kN Cumprir a norma de ensaio ISTA 3A
Aquecedor de vibração eletromagnética de alta frequênciaÉ uma plataforma de ensaio que satisfaz todos os tipos de especificações de ensaio,e pode ser executado incluindo IEC, MIL-STD, JIS, ASTM e outras especificações
| Shaker | |
| Força senoidal (pico) | 20 kN |
| Força de choque (pico) | 40 kN |
| Faixa de frequências | 5~2800Hz |
| Deslocamento (contínuo) | 100 mm |
| Velocidade máxima | 10,8 m/s |
| Max. Aceleração | 75 g |
| Diâmetro da armadura | 445 mm |
| Frequência de ressonância de primeira ordem | 2,400 Hz |
| Momento excêntrico admissível | > 500 Nxm |
| Peso da armadura | 40 kg |
| Dimensão do parafuso HE/ST | M10 (metrica) |
| Frequência de isolamento das vibrações axiais | 3 Hz |
| Carga útil máxima. | 500 kg |
| Fuga de fluxo magnético | ≤ 1 mT |
| Dimensões (L×W×H, desembaladas) | 1,330x860x1,250 mm |
| Peso (desembalados) | 2,500 kg |
| Instalação | Tapete de borracha (necessários parabraços de fixação) |
| Amplificador de potência | |
| Saída do amplificador | 30 kVA |
| SNR | > 65 dB |
| Tensão de saída nominal | 120 Vrs |
| Dimensões (L×W×H, desembaladas) | 800x900x2,100 mm |

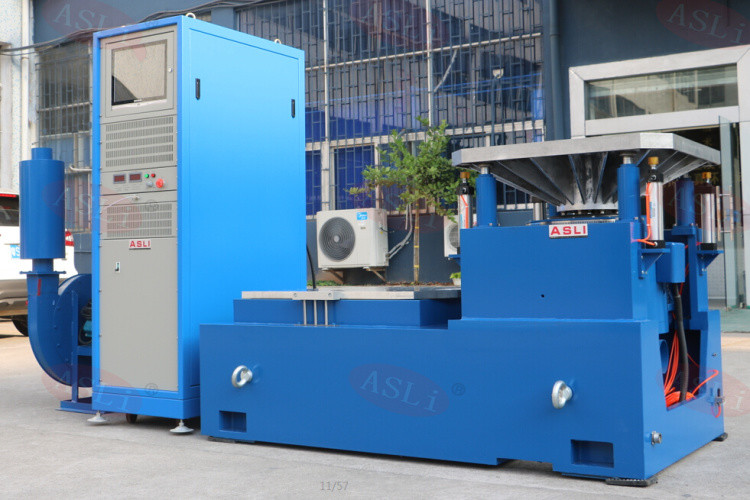

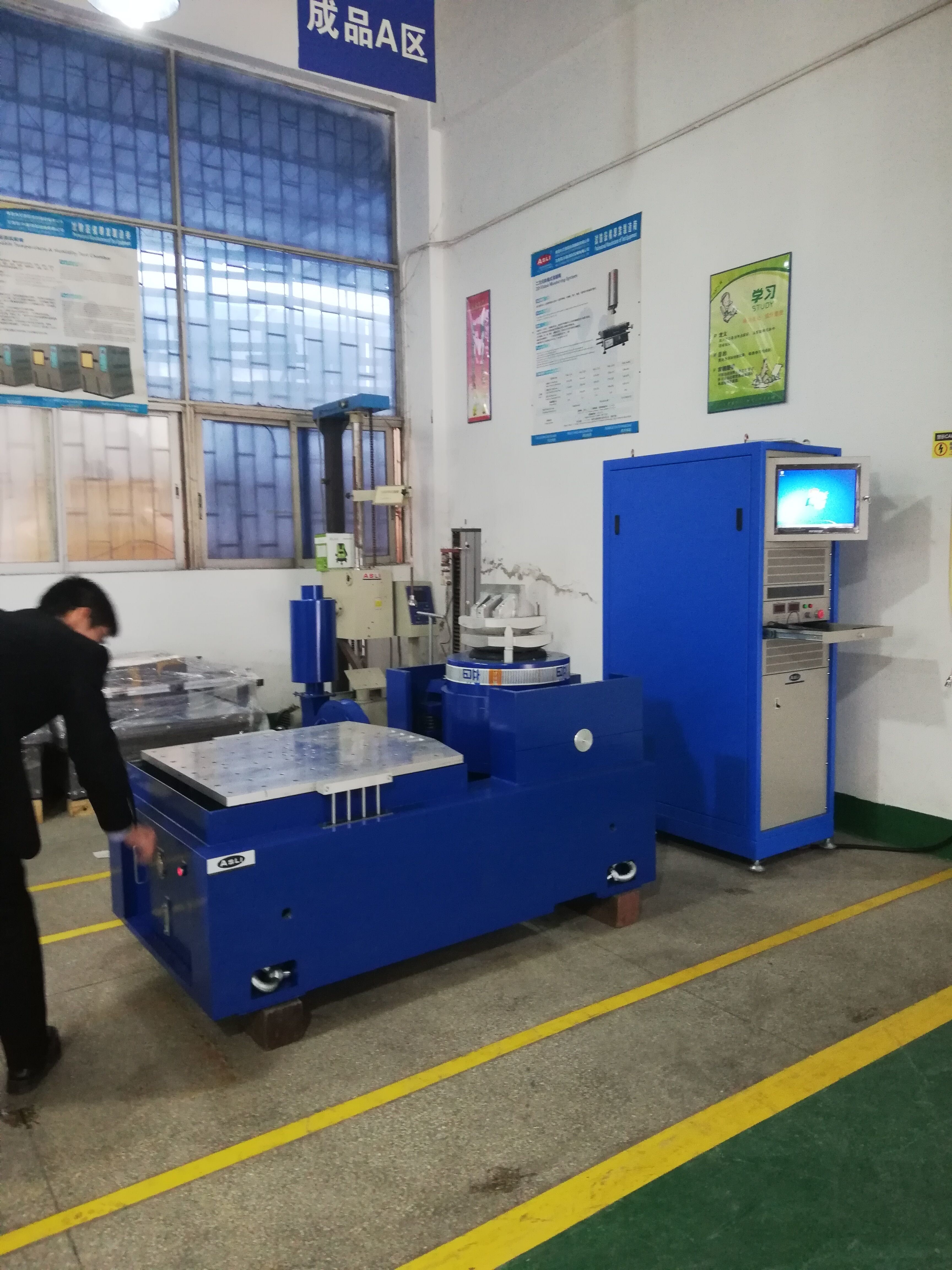

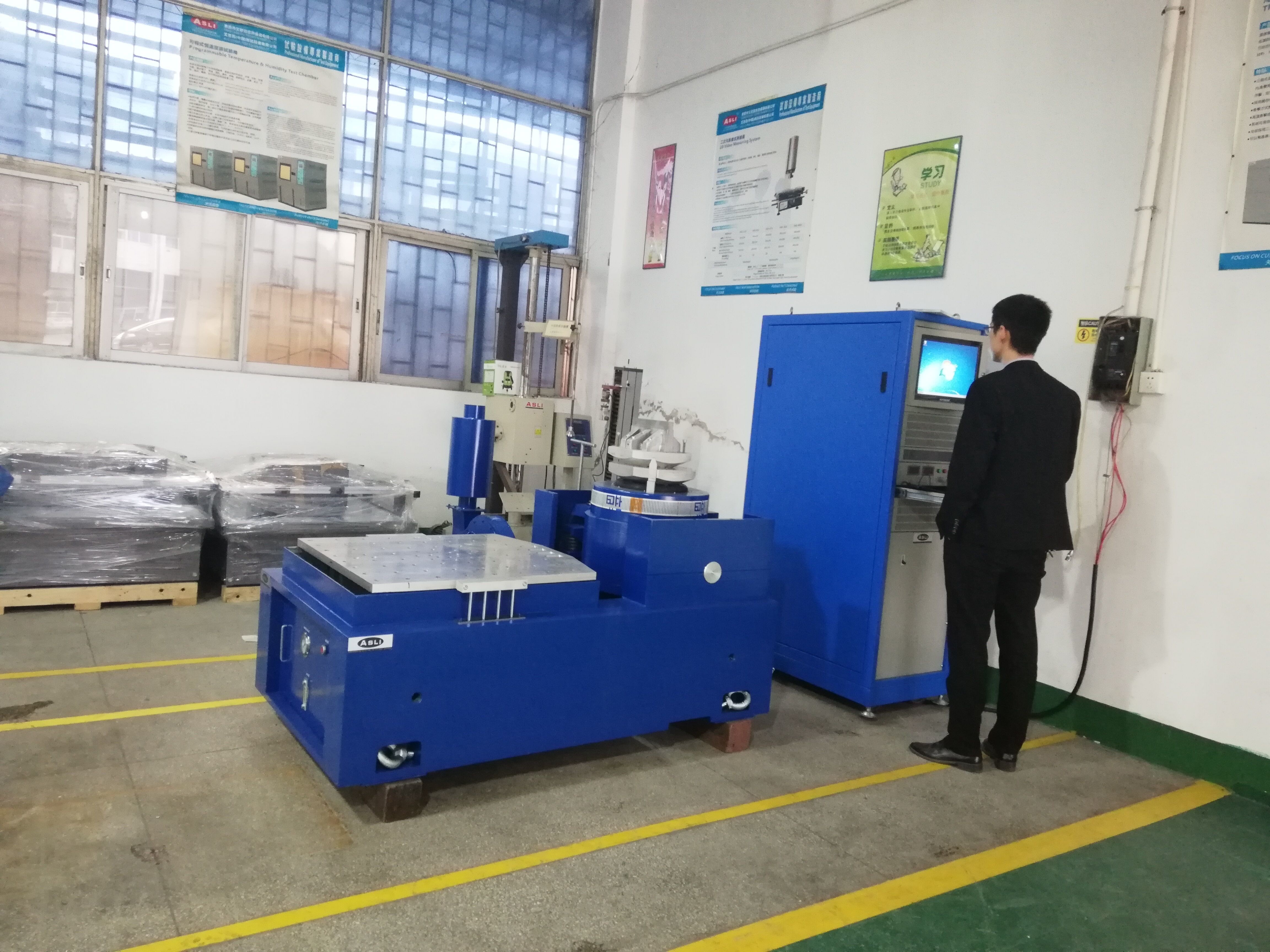

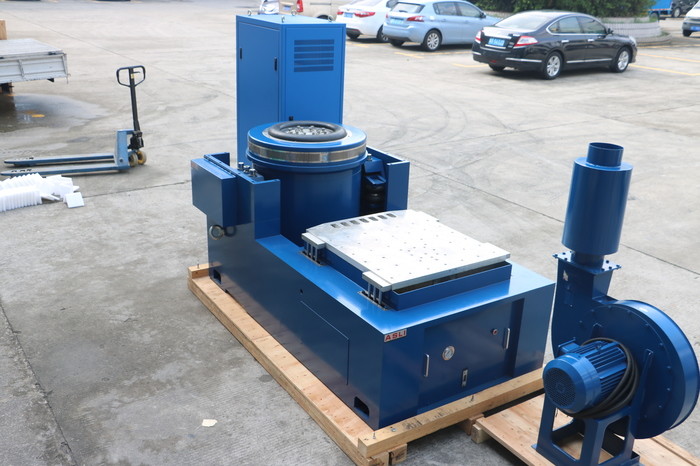

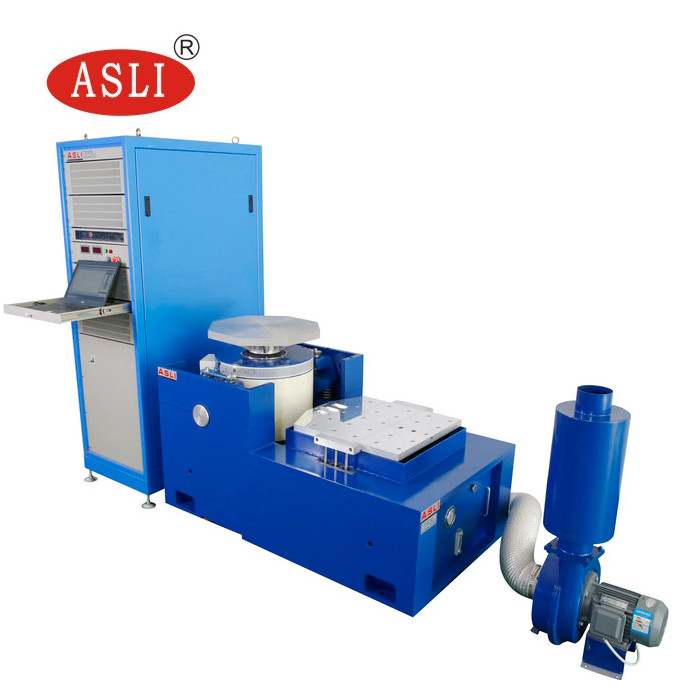

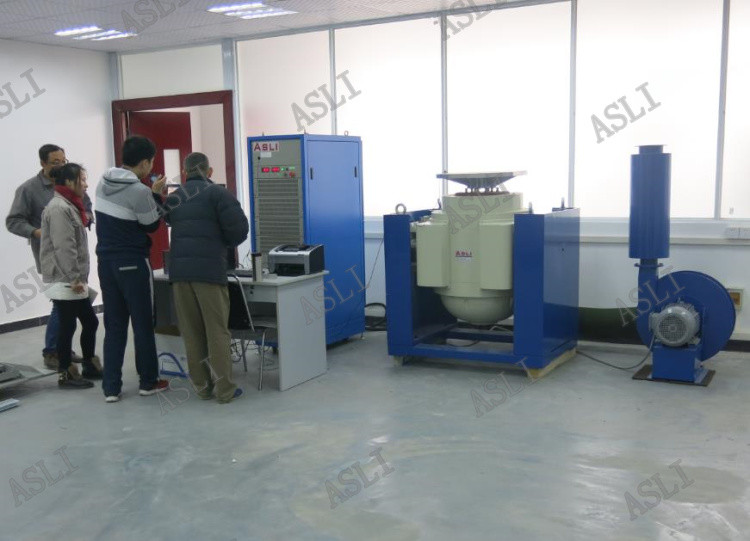

Imagens para referência:
Características do produto
* Sistema de suspensão flexível e guia em linha reta, forte capacidade de suporte, bom desempenho de orientação e elevada estabilidade.
* A rigidez estática do airbag de carga central é grande, a rigidez dinâmica é pequena, a capacidade de suporte é forte e o desempenho dinâmico é excelente.
* Diagnóstico e protecção da cadeia de autoexame rápidos, segurança e fiabilidade elevadas;
* O dispositivo de isolamento e amortecimento do airbag faz com que o vibrador não precise de uma fundação especial, reproduz perfeitamente a onda de vibração e reduz a transmissão da vibração.
* Proporcionar uma utilização diferente das plataformas de expansão horizontais e verticais;
* Pode ser utilizado com todos os tipos de controladores de vibração e a operação é simples.
.
