Equipamento de ensaio de vibração ES-20.pdf

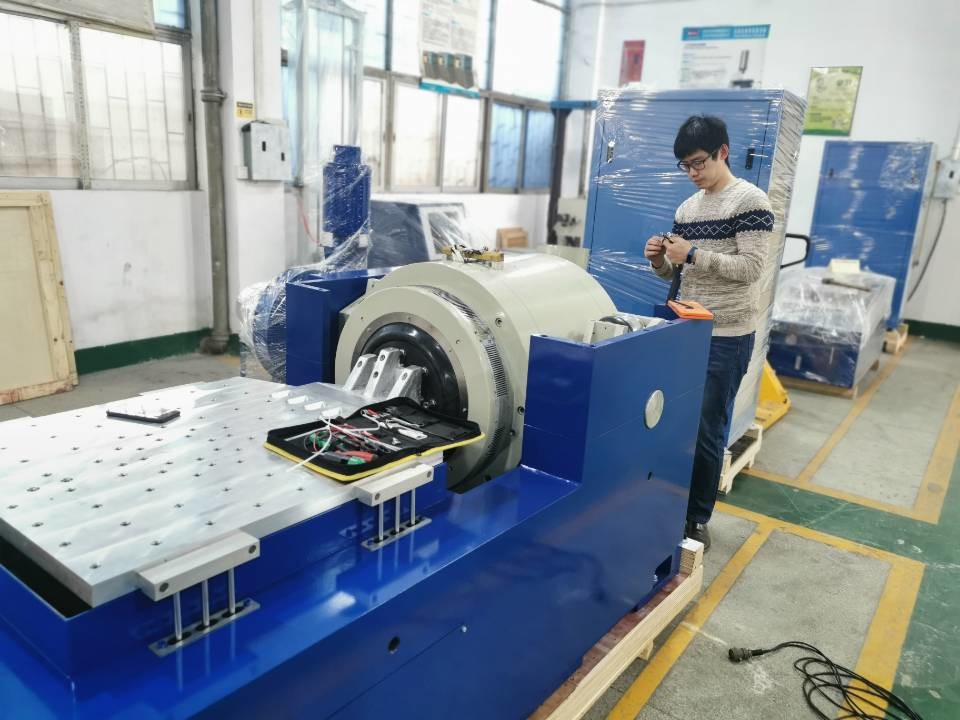

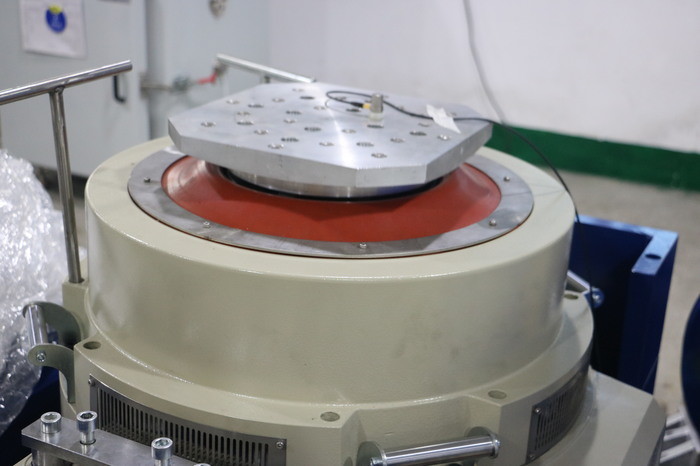

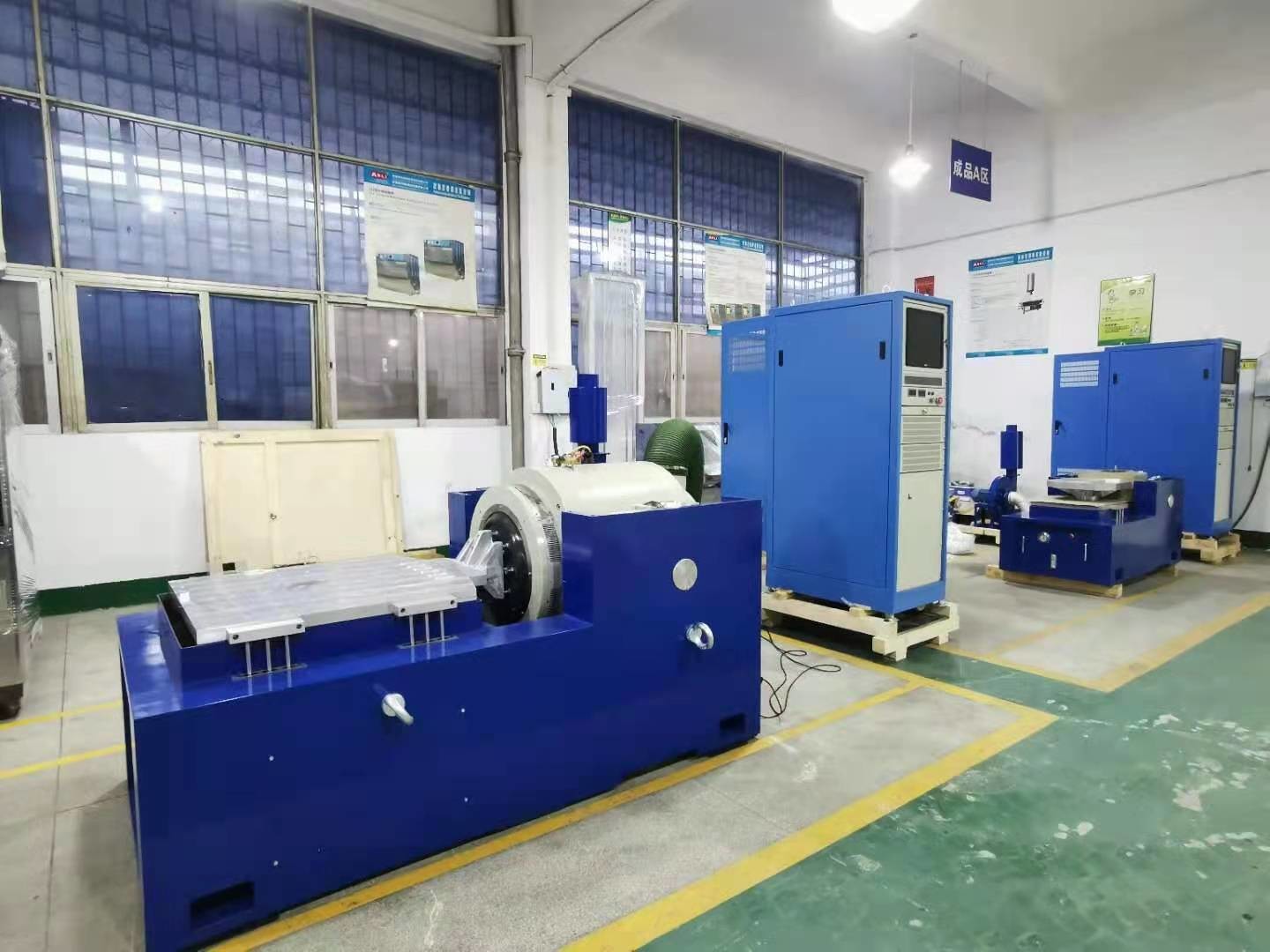

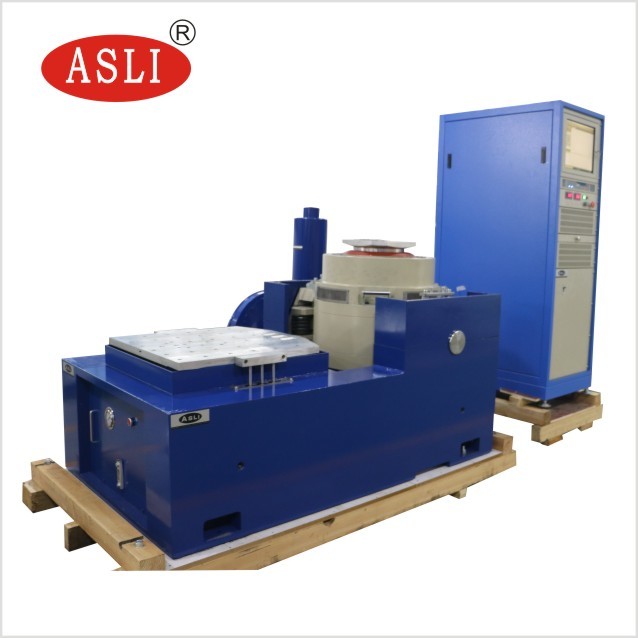

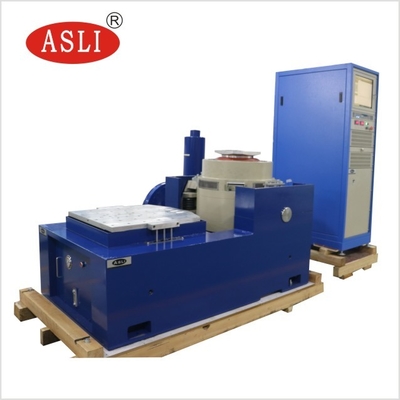

Equipamento de ensaio de vibração aleatória de agitação eletrodinâmica para ensaio de vibração de bateria
O sistema de ensaio de vibração é constituído por um sistema de controlo de agitação, de medição da potência e das vibrações, em conformidade com as normas nacionais e internacionais pertinentes, tais como: MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GBGJB, JIB,BS, etc.) para fornecer apoio técnico ao estabelecimento da inspecção da qualidade dos produtos.
Parâmetros técnicos:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
1Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade;
O airbag central de carga tem alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude;
2. Alta eficiência de comutação de potência de classe D, corrente de pico de 3 sigma, fornece o melhor consumo de energia e minimiza a distorção harmónica;
3Autodiagnóstico rápido com bloqueio de segurança, alta fiabilidade de segurança;
4. Dispositivo de isolamento de choque do airbag para plataforma de vibração sem necessidade de fundação adicional, reprodução perfeita da onda vibratória e redução da transmissão de vibração;
Para além do banco de ensaio de vibração, a nossa gama de produtos abrange também:
(1) Série de ensaio de temperatura/umidade: câmara de ensaio de temperatura/umidade, câmara de ensaio de marcha em estabilidade, câmara de ensaio de choque térmico,Câmara de ensaio UV de temperatura e umidade, câmara de temperatura de velocidade da rampa.
(2) Série de envelhecimento:Temperatura elevadaForno, Forno de secagem a vácuo, Câmara de ensaio de envelhecimento por ventilação por ar, Câmara de ensaio de envelhecimento por vapor, Câmara de ensaio de ozono, Combustão no equipamento de ensaio
(3) Teste de simulação do tempotsérie: câmara de ensaio de pulverização por chuva, câmara de ensaio de poeira, câmara de ensaio de envelhecimento por lâmpada de xenônio, câmara de ensaio de resistência aos raios UVb- Não.
(4) Série de ensaios mecânicos: máquina de ensaio de vibração, máquina de ensaio de queda,Máquina de ensaio de colisão, Teste de choque mecânico de aceleraçãoetc.
Contacte-nos para obter mais informações sobreEquipamento de ensaio de vibração aleatória de agitação eletrodinâmica para ensaio de vibração de bateria
