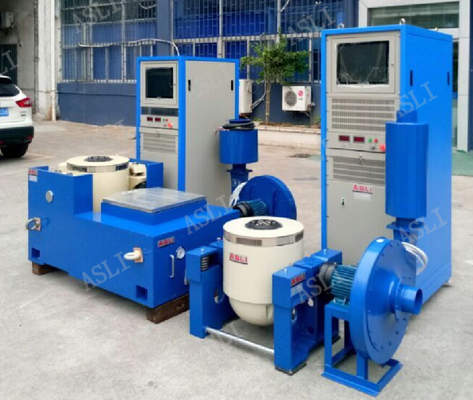

ES-3A testador de vibração.pdf
Amplificador de potência de comutação digital
O sistema utiliza um amplificador de potência digital com modulação por largura de pulso senoidal. O princípio de funcionamento é: utilizando a capacidade de comutação de alta frequência do IGBT FET, o sinal de baixa tensão inserido pelo controlador é amplificado pelo circuito digital e restaurado ao sinal original, e então emitido para a bobina móvel da mesa vibratória para promover a vibração elétrica. Movimento de Taiwan.
Os principais componentes do amplificador de potência inteligente de alta tensão são: controle frontal, módulo amplificador de potência, circuito de proteção, parte da fonte de alimentação e gabinete elétrico. O sistema adota a forma de saída de alta tensão e baixa corrente, o que reduz a perda de energia durante a transmissão e alcança uma correspondência de impedância eficaz e razoável.

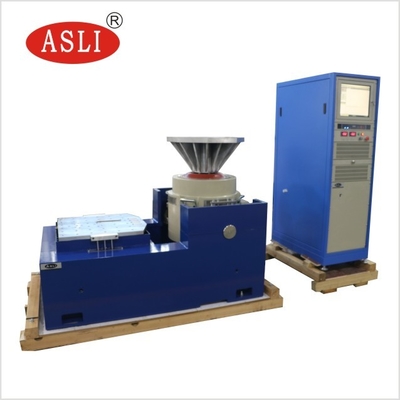

Parâmetros do Agitador de Vibração de Alta Precisão:

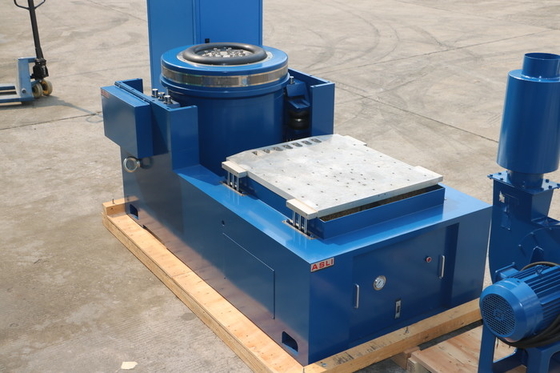

| Empuxo senoidal | 300kgf |
| Empuxo aleatório | 300kgf rms |
| Empuxo de impacto | 600kgf |
| Faixa de Frequência | 5~2800Hz |
| Deslocamento contínuo | 25,4mm |
| Velocidade máxima | 1,8m/s |
| Amplificador de potência de comutação | |
| Saída do amplificador | 3,5kVA |
| Relação sinal-ruído | >65dB |
| Ganho IF | ≥80 |
| Distorção harmônica total(na saída nominal) | Menos de 0,5% quando DC (0,1Hz) a 500Hz; menos de 1,0% quando 500Hz a 5000Hz |
| Amplificador de potênciaresposta de frequência | DC (0,1Hz) a 4500Hz: ±3dB; |
| Tempo Médio EntreFalhas (MTBF) | >35.000 horas |
| Bancada de expansão vertical | |
| Tamanho da mesa | 600mm×600mm |
| Frequência operacional limite superiorSenoidal 2200Hz, aleatória 3500Hz | Contrapeso |
| 30kg | Material da bancada |
| Liga de alumínio | Controlador de vibração |
| sistema operacional | |
| Windows 7 | Interface de operação |
| Interface em chinês e inglês | Função de software |
| Senoidal, aleatória, choque clássico, busca de ressonância e residente | Característica: |
1. Esqueleto dinâmico bem projetado, com maior frequência de ressonância axial do palco.
2. Circuito duplo magnético, baixo vazamento de fluxo magnético, estrutura compacta e racional.
3. Rolamentos de rolo da haste basculante, rigidez do corpo composto orientada para importação e orientação reta, capacidade de carga excêntrica.
4. Base de isolamento de munhão dedicada ao uso de hormônio, instalação e conveniência de mobilidade.
5. Tecnologia avançada de movimento em torno do sistema para garantir alta confiabilidade do círculo dinâmico.
6. Novo design de duto e melhoria do efeito de resfriamento.
7. Rigidez estática, rigidez dinâmica do pequeno balão do rolamento, aumento da capacidade de carga da mesa vibratória, melhoria do desempenho de baixa frequência.
Por favor, sinta-se à vontade para me contatar se tiver alguma dúvida ou necessidade sobre
