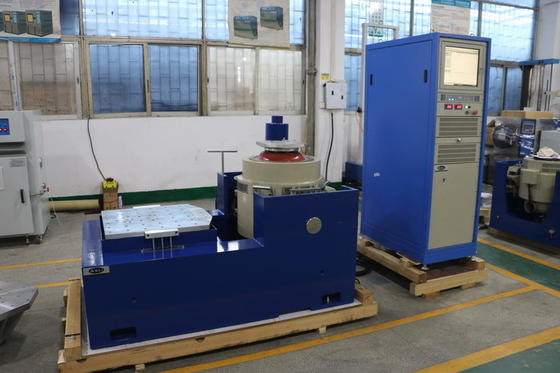

Máquina de teste de vibração de alta frequência do tipo eletromagnético horizontal e vertical
Product Details
| força seno: | 30000N | Freqüência: | 3 a 2500Hz |
|---|---|---|---|
| Velocidade: | 1,8m/s | Deslocamento: | 80mm ou personalizado |
| Direção de vibração: | vertical ou x, y, z | Carregar max: | 450 kg |
| atender padrão: | ISTA | Função: | teste de vibração aleatório |
| Destacar |
Máquina de teste de vibração 30000N,máquina de teste de vibração de 1,8 m/s |
||
Product Description
Somos um fabricante de testadores de vibração de alta frequência. A série de máquinas de teste de vibração de alta frequência adota tecnologias modernas avançadas, incluindo "estrutura de circuito duplo magnético", "círculos de ação de esqueleto auto-gerados", "suporte aerotransportado", "rolamentos de rolos e guia linear" e "isolamento de pivô". Esses sistemas são capazes de completar testes de vibração senoidal nos três eixos X, Y e Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meia-senoide, trapezoidal, onda dente de serra) e testes de espectro de resposta de choque.
Esses produtos são amplamente utilizados nas indústrias de defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
- Esqueleto de círculo dinâmico bem projetado, com maior frequência de ressonância axial do estágio.
- Design de circuito duplo magnético com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos da haste basculante com orientação de rigidez do corpo composto reta e importada, proporcionando alta capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, oferecendo instalação móvel conveniente.
- Sistema de movimento de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade da mesa de vibração e melhoram o desempenho de baixa frequência.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
| Modelo | Peso (kg) | Frequência Máx. (Hz) | Tamanho da Bancada |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (bancada redonda) | 220 | 350 | φ1200 |
Somos um fabricante de equipamentos de teste com uma longa história. Nos últimos 25 anos, dedicamo-nos a equipamentos de teste ambiental de simulação e máquinas de teste de vibração e choque mecânico. A Mesa Vibratória, que atende aos padrões ISTA e realiza testes de choque aleatório, é um de nossos produtos estrela, e obtivemos a certificação CE para esta máquina.
Download: Stand de Teste de Vibração de Alta Frequência ES-30 (PDF)
Qualquer dúvida ou necessidade sobre a máquina de teste de vibração horizontal e vertical de alta frequência do tipo eletromagnético, não hesite em nos informar.
Product Highlights
Testador de vibração eletromagnética de alta frequência com força de 30000N, 3-2500Hz, carga de 450kg, eixos X/Y/Z, compatível com ISTA. Possui circuito magnético duplo, suspensão a ar e isolamento de munhão para durabilidade e eficiência. Deslocamento personalizado disponível. Certificado CE pelo fabricante de 25 anos.
