Para que serve um testador de vibração de alta frequência eletrodinâmico Vertical + Horizontal?
Um agitador é um dispositivo eletromagnético usado para testes de vibração para excitação da estrutura em teste. É usado para testes modais ou de resistência. Quais são os diferentes designs de agitadores de vibração?

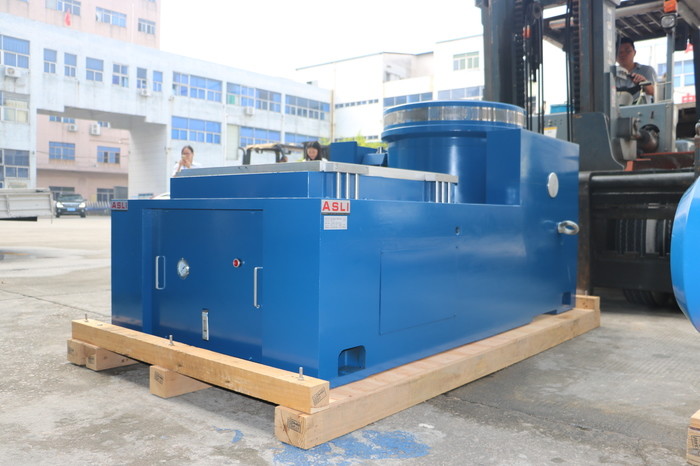

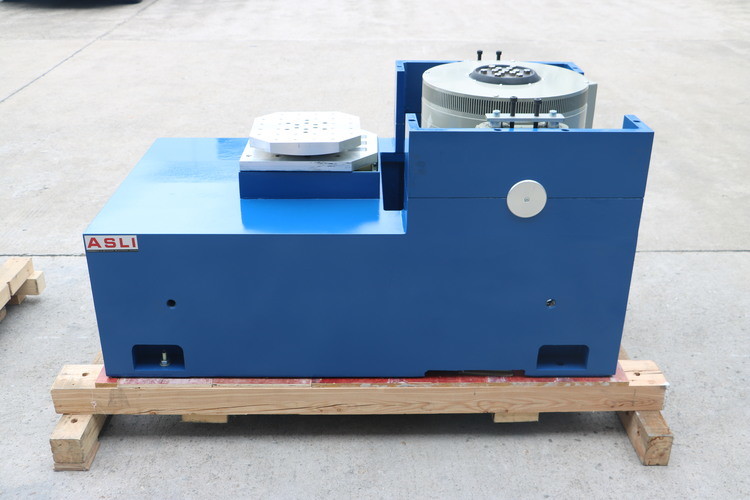

Agitador de Vibração Eletromagnético de Alta Frequência Vertical e Horizontal para Semicondutores são usados para avaliar as frequências de ressonância de projetos de produtos e embalagens e simular a vibração aleatória que ocorre na distribuição ou no ambiente de uso. As máquinas são fáceis de usar e podem realizar uma ampla gama de testes de vibração de acordo com as especificações governamentais, industriais e corporativas.
1. Uma estrutura combinada de câmara de teste e sistema de refrigeração com design compacto e elegante; console independente
2. Para facilitar a operação; unidade original do compressor de refrigeração e seus principais acessórios importados do exterior
3. Controlador de tela de toque LCD colorido importado, capaz de controle automático de programas de temperatura e umidade;
4. Com interface de telecomunicação R232. Para atender às demandas exclusivas do cliente, os usuários podem escolher entre diferentes modelos de bancada de teste de vibração para garantir que, além de bom frio
5. Sistema de vedação de calor e ar, esta bancada de vibração também terá um efeito notável de vibração mecânica
equipamento de teste de confiabilidade, vibração de choque
| Nome | Mesa de Vibração de Embalagem/Testador de Mesa de Vibração para Peças Automotivas | ||||||||
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p)mm | Carga Máxima (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
O agitador também pode ser usado em combinação com a câmara de teste de temperatura e umidade:
| Modelo | THV-408(A~F) |
| Dimensão Interna | W600×H850×D800(mm) |
| Dimensão Externa | W850×H1950×D2100(mm) |
| Faixa de Temperatura | Baixa temperatura:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) Alta temperatura:100ºC(150ºC) |
| Faixa de Umidade | 20%~98%R.H.(10%-98% R.H. / 5%-98% R.H. é uma condição opcional especial, precisa de Desumidificador) |
|
Precisão Analítica / Distribuição temperatura e umidade |
0.1ºC; 0.1% R.H/±2.0ºC; ±3.0% R.H. |
|
Precisão de Controle de temperatura e umidade |
±0.5ºC; ±2.5% R.H. |
|
Temperatura Subida/Queda Taxa de Velocidade |
Temperatura subindo aprox. 0.1~3.0ºC/min / temperatura caindo aprox. 0.1~1.5ºC/min; (A Taxa de Velocidade de Queda Min.1.5ºC/min é uma condição opcional especial) |
|
Material Interno e Externo |
O material da caixa interna é aço inoxidável SUS 304#, da caixa externa é aço inoxidável ou AÇO laminado a frio SEE com pintura. |
| Material de Isolamento | Resistente a altas temperaturas, alta densidade, cloro de formato, materiais de isolamento de espuma de acetato de etila |
| Sistema de Refrigeração | Refrigeração a vento ou refrigeração a água/compressor de segmento único (-40ºC, compressor de segmento duplo -70ºC) |
| Dispositivos de Proteção |
Interruptor sem fusível, interruptor de proteção contra sobrecarga para compressor, refrigerante de alta e baixa tensão interruptor de proteção, interruptor de proteção contra excesso de umidade e excesso de temperatura, fusíveis, sistema de aviso de falha, proteção de aviso de armazenamento curto de água |
| Acessórios Opcionais | Porta interna com orifício de operação (Opcional), Gravador (opcional), Purificador de água, Desumidificador |
|
Vibração Equipamento de Teste |
Escolha a bancada de teste de vibração adequada de acordo com a condição de teste do cliente, os parâmetros técnicos consulte os parâmetros do Testador de Vibração do Tipo Eletrodinâmico neste catálogo para referência |
| AC380V 3 fases 5 linhas, 50/60HZ | 1. Esqueleto de círculo dinâmico bem projetado, com uma frequência de ressonância axial de estágio superior. |
