En 60068-2-6
Por que o teste de vibração é necessário?
Toda estrutura pode vibrar e possui frequências específicas (frequências de ressonância) nas quais vibra com a maior amplitude. Portanto, o teste de vibração sinusoidal é importante para ajudar a entender como qualquer estrutura vibra naturalmente.

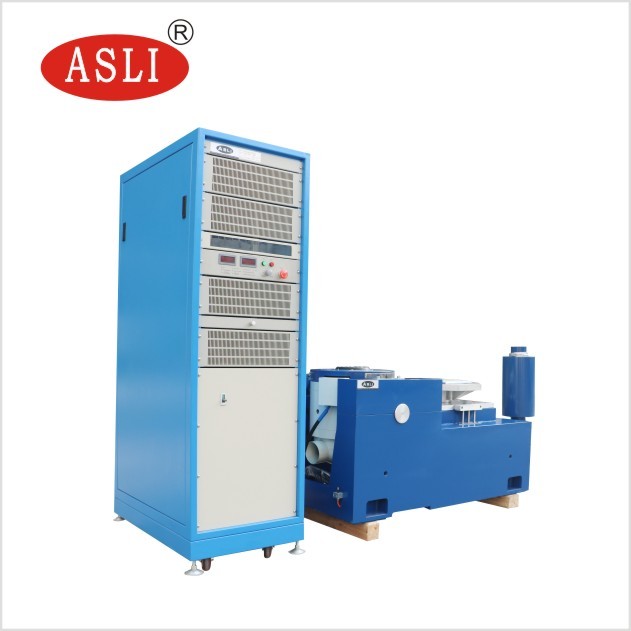

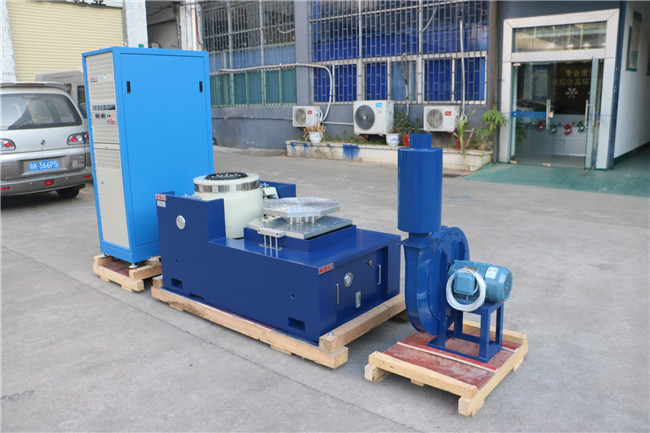

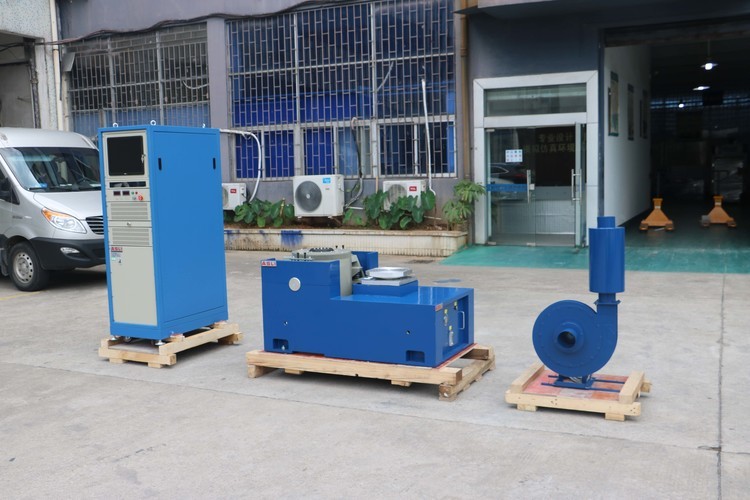

A tabela Shaker de vibração da marca ASLI pode completar o teste de vibração sinusoidal e o teste de vibração aleatória de banda larga, respectivamente, e pode completar o teste clássico (meio sinusóide) de pulso e resposta de choque. Também pode combinar com uma câmara de teste de umidade de temperatura.
A máquina de teste de vibração eletromagnética para o padrão EN 60068-2-6 para o laboratório de P&D é amplamente utilizada nos campos de defesa nacional, arma, aviação, voo espacial, comunicação, eletrônicos, aparelhos elétricos, transporte e eletrodomésticos.
Parâmetro Techanical:
| Modelo |
Sine classificado Vigor(N) |
Classificado aleatório Vigor(N) |
Freqüência Range (Hz) |
Aceleração nominal (m/s2) | Velocidade nominal (m/s) |
Avaliado discolocação (pp) mm |
Máx. Carregando (kg) | Bobina em movimento (kg) |
Dimensão de Bobina em movimento (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| Es-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Es-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3A | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6A | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5L | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

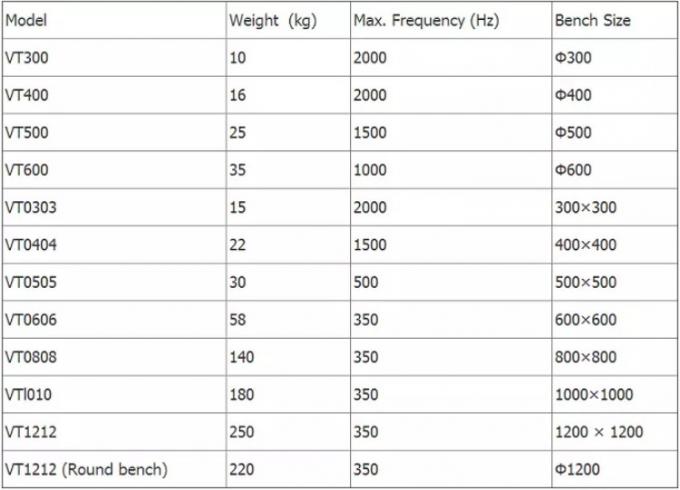

Para expansor vertical
ASLI Brand Vibration Shaker Tabela VT Vertical estendida e grampos especificados, precisão calculada, design elaborado, para garantir que o cliente adquirisse o melhor desempenho de acordo com a estrutura perfeita, material de alta qualidade e mão de obra.

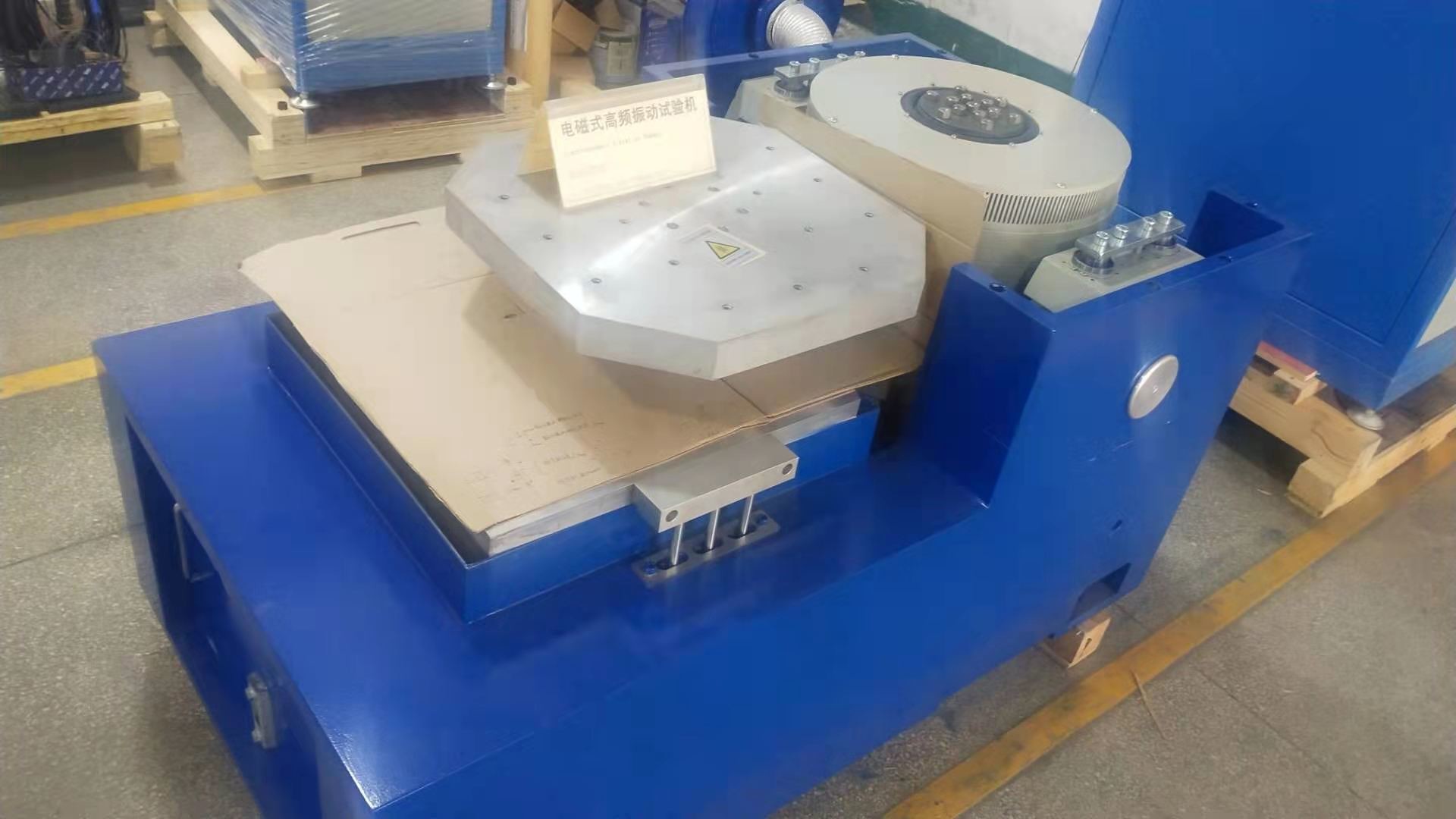

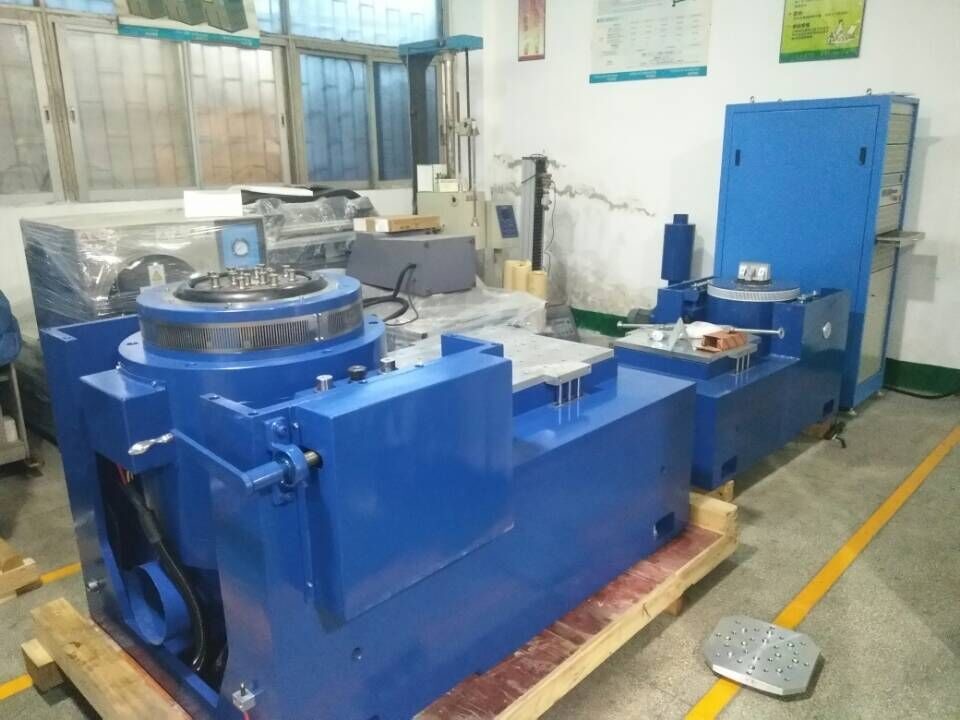

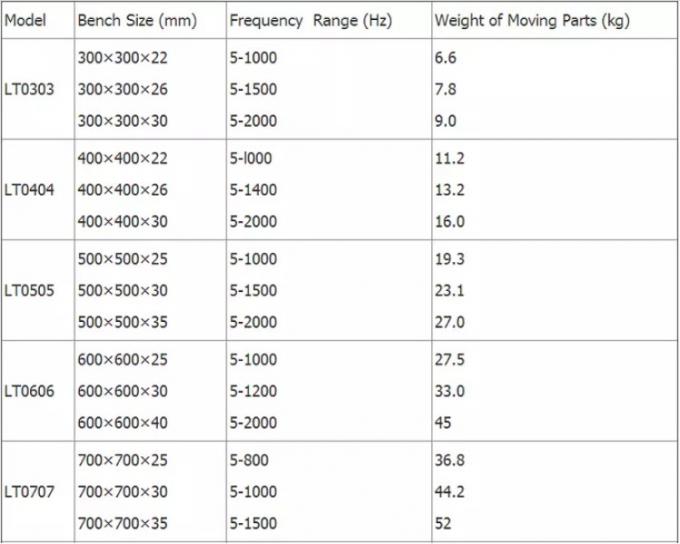

Para expansor horizontal
Tabela de agitador de vibração da marca ASLI em um pequeno banco de carregamento para realizar maior aceleração e frequência de trabalho, para melhorar a capacidade de carregamento e o desempenho do banco de máquinas inteiras.
O banco horizontal e o banco de vibração são do tipo integral, com estrutura perfeita, conveniência para instalar e ajustar.
Trilha de pressão estática, forma de V, com capacidade de resistência à inclinação e resistente ao carregamento de viés.
Bomba de óleo embutida, boa estrutura e fácil operação.
Se você tiver alguma dúvida ou necessidade sobre a tabela Shaker de vibração eletrodinâmica de alta aceleração EN 60068-6, sinta-se à vontade para enviar suas perguntas.
