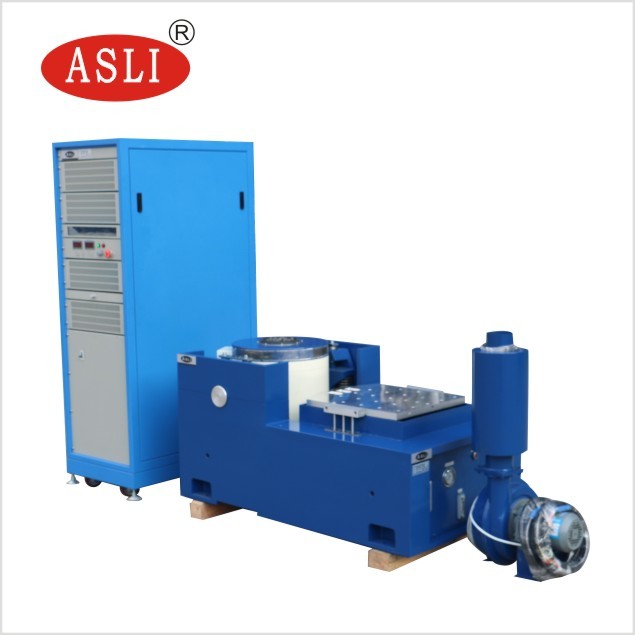

Refrigerar de ar Shaker Vibration Testing Machine Price eletrodinâmico de alta frequência
Product Details
| força senoidal: | 10000N | Velocidade: | 1,8m/s |
|---|---|---|---|
| Deslocamento: | 51mm | Freqüência: | 3 ~ 3000 Hz |
| carregando: | 270 kg | aceleração: | 100G |
| método de resfriamento: | Resfriamento de ar | ||
| Destacar |
Abanador eletrodinâmico refrigerar de ar,Abanador eletrodinâmico 10KN,máquina de testes da vibração 1.8m/s |
||
Product Description
Baixar Especificação Completa: Equipamento de Teste de Vibração ES-10 (PDF)
O Agitador Eletrodinâmico de Alta Frequência com Resfriamento a Ar é uma máquina de teste de vibração de precisão projetada para testes rigorosos senoidais, aleatórios e de choque nos eixos X, Y e Z. Ele incorpora tecnologias avançadas, incluindo uma estrutura de circuito magnético duplo, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos de rolos com guia linear e isolamento de munhão. Este sistema é amplamente utilizado nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
- Força Nominal: Força senoidal 10.000 N; Força aleatória 10.000 N; Força de choque 20.000 N
- Faixa de Frequência: 3 Hz a 3.000 Hz – suporta frequência fixa, varredura de ida e volta, modos senoidal, aleatório e de choque
- Modo de Varredura de Frequência: Linear, logarítmico, varredura de ida e volta, frequência fixa
- Tempos de Varredura de Frequência: 1 a 32.767
- Tempo de Varredura de Frequência: Frequência fixa / única 1–3.600 minutos; curvas de varredura de frequência podem ser exibidas
- Aceleração Máx.: 1.000 m/s² (sem carga)
- Velocidade Máx.: 1,8 m/s
- Deslocamento Máx.: 51 mm p-p (sem carga), pico duplo
- Deslocamento de Impacto: 51 mm
- Peso da Bobina Móvel: 14 kg
- Onda de Vibração: Senoidal, aleatória, choque
- Diâmetro da Bobina Móvel: Φ240 mm
- Dimensões do Sistema de Vibração: L1060 × A750 × P845 mm
- Peso do Sistema de Vibração: 960 kg
- Acessórios Incluídos: Expansor vertical de 600 mm × 600 mm e mesa deslizante horizontal de 600 mm × 600 mm
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (kg) | Bobina Móvel (kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Gerador de Vibração – 1 conjunto
- Controlador de Vibração – 1 conjunto
- Câmara de Conexão de Comunicação – 1 conjunto
- Amplificador de Potência DA-10 – 1 conjunto
- Potência de Excitação – 1 unidade
- Software de Driver – 1 conjunto
- Sistema de Resfriamento – 1 conjunto
- Computador Industrial – 1 conjunto
- Impressora Colorida – 1 conjunto (Opcional)
- Sensor de Aceleração (incluindo linha de saída) – 1 unidade
- Fixador de Vibração – 1 conjunto (Opcional; configurado de acordo com a amostra de teste)
O controlador de vibração apresenta um design de última geração que adota uma arquitetura de sistema distribuído avançada internacional. Seu núcleo é o processador de alta velocidade de ponto flutuante de 32 bits da série TMS320 mais recente da TI. Os relatórios de teste são gerados automaticamente em formato Word. Durante ou após os testes, os relatórios podem ser editados e, em seguida, gerados automática ou manualmente.
- Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial de estágio superior.
- O design de dois circuitos magnéticos garante baixa fuga de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste oscilante com orientação de rigidez do corpo composto reta e orientada para importação fornecem excelente capacidade de carga excêntrica.
- Fundação de isolamento de munhão dedicada ao uso de hormônio, oferecendo instalação móvel conveniente.
- O sistema de movimento de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
- O novo design do duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade de carga da mesa de vibração e melhoram o desempenho de baixa frequência.
Qualquer dúvida ou necessidade sobre o preço da Máquina de Teste de Vibração Agitador Eletrodinâmico de Alta Frequência com Resfriamento a Ar, não hesite em enviar sua consulta.
