O sistema de ensaio de vibração é utilizado principalmente para o ensaio do ambiente de vibração e choque dos produtos, o ensaio de triagem de esforço ambiental, o ensaio de fiabilidade.Teste de vibração eletromagnética completamente conforme o padrão de projeto de ensaio relativo à bateria, simulação sob as determinadas condições do ensaio de vibração da bateria, a bateria ou o conjunto de baterias é fixado na tabela de vibração, de acordo com a frequência prescrita,modo de aceleração e deslocamento ao longo da bateria vibração da amostra de três direções mutuamente perpendiculares medida bateria não deve vazarO teste de vibração do escopo de aplicação é extremamente amplo, de placa de circuito, bateria, avião, navio, foguete, míssil,Automóveis e aparelhos domésticos e outros produtos industriais.
| Teste de vibração de tipo de alta frequência para produtos de embalagem Parâmetros: | ||||
| Força máxima de excitação sinusoidal | Pico de 3000 kg/h | |||
| A maior força de vibração aleatória | 3000 kg.f r.ms | |||
| A maior força de vibração de choque | Pico de 6000 kg/h | |||
| Faixa de frequência | DC ~ 4000 Hz | |||
| Deslocamento máximo | 75 mm p-p ((valor de pico a pico) | |||
| Velocidade máxima | 10,8 m/s | |||
| Aceleração máxima | 100G ((980 m/s2) | |||
| Primeira frequência de ressonância | 3500 Hz | |||
| Carga máxima | 750 kg | |||

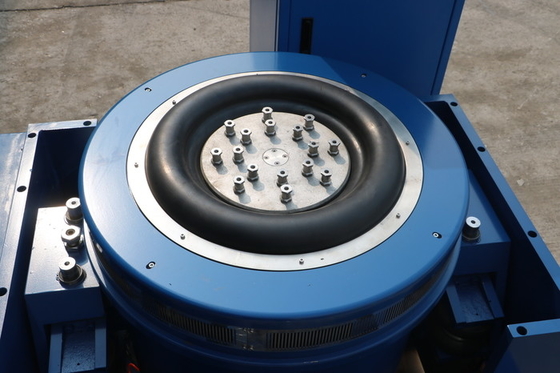

| Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | Diâmetro de 450 mm | |||
| A qualidade da bobina móvel | 40 kg | |||
| Carga máxima | 750 kg | |||
| Mesa de parafusos | 13 x M8 | |||
| Fuga de fluxo magnético | < 10 gauss | |||
| Dimensão | 800 mm x 800 mm x 800 mm (( Máquina vertical) | |||
| Peso | Cerca de 1500 kg. | |||
| O sistema de servo | ||||
| Função | Temperatura, pressão do ar, deslocamento, sobre tensão, sobre corrente, entrada de sub-voltagem, falha externa, alimentação de controle, lógica, falta de entrada igual. | |||
| Controlador de vibração digital | ||||
| Configuração do hardware | 2 canais de entrada, 1 canais de entrada | |||
| Computador de controlo | Computadores Lenovo originais, tela de cristal líquido ((Com teclado/rato óptico) | |||
| Software | Operação chinês/inglês, análise do domínio temporal e do domínio de frequência, fonte de sinal, análise de frequência de varredura sinusal, etc. O WORD pode gerar automaticamente relatórios de teste, sinais e exibição de dados,armazenamento, definir os parâmetros de ensaio e a análise da função. | |||
| Sistema operativo | Windows 2000/ XP | |||
| Sensor de aceleração B&W |
Domínio de frequência:1 ‰ 2000 Hz sensibilidade:50mv/g Faixa de temperatura: - 24 - 250°C |
|||
| Requisitos elétricos | ||||
| Fonte elétrica | 3 fases, 380 V/50 Hz | |||
Principais características
* Um agitador eletro-dinâmico refrigerado a ar
* Controlador de vibração e amplificador de potência estruturados num gabinete todo-em-um
* Alcançando 2400 newtons de impulso sinusoidal máximo.
* Ensaios no eixo X, Y e Z
Funções de controlo
* Vibração sinusoidal de frequência fixa
* Vibração de varredura * Vibração aleatória
* Choque clássico
Aplicações típicas do sistema
* Ensaio ambiental
* Teste de tensão
* Ensaios de vibração
Benefícios para o utilizador
* Instalação fácil pode ser feita pelo utilizador
* Interface do utilizador: ecrã LCD táctil para o modo local e PC-windows (via Ethernet) para o modo remoto
modo;
* Modo local: início rápido de um ensaio pré-definido, podem ser armazenadas dezenas de especificações de ensaio;
* Modo remoto: todas as operações do sistema, incluindo a definição dos ensaios e o armazenamento das especificações dos ensaios no monitor, controlo dos ensaios, revisão dos dados dos ensaios e documentação.
Se tiver dúvidas ou necessidades sobre o Teste de Vibração de Tipo de Alta Frequência de Simulação de Transporte ISTA para Produto de Embalagem, não hesite em enviar a sua consulta.
