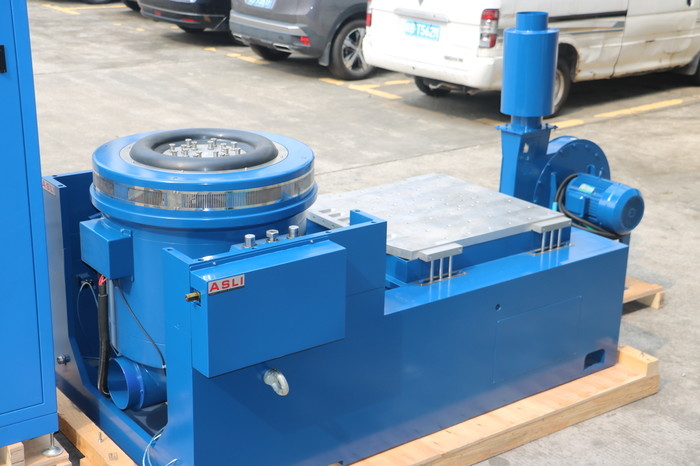

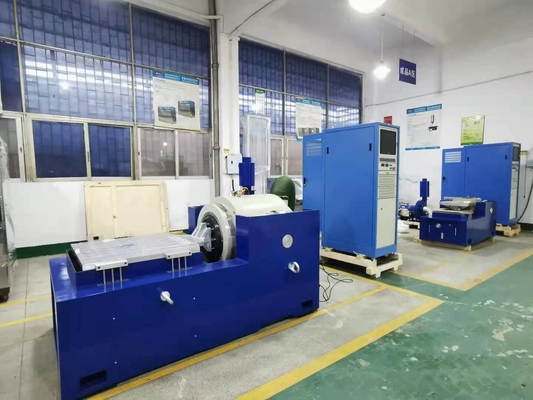

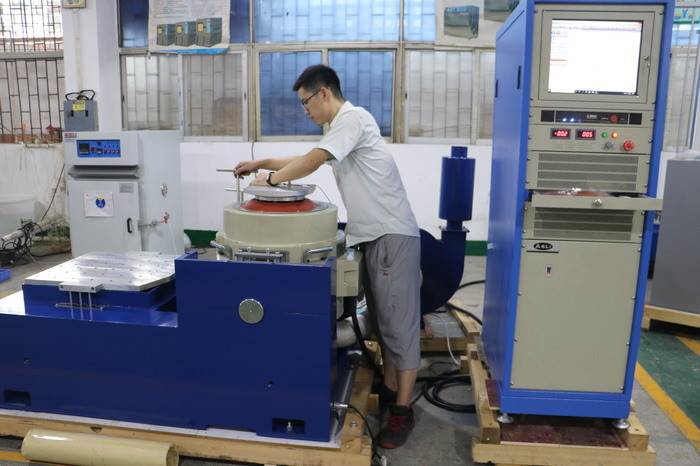

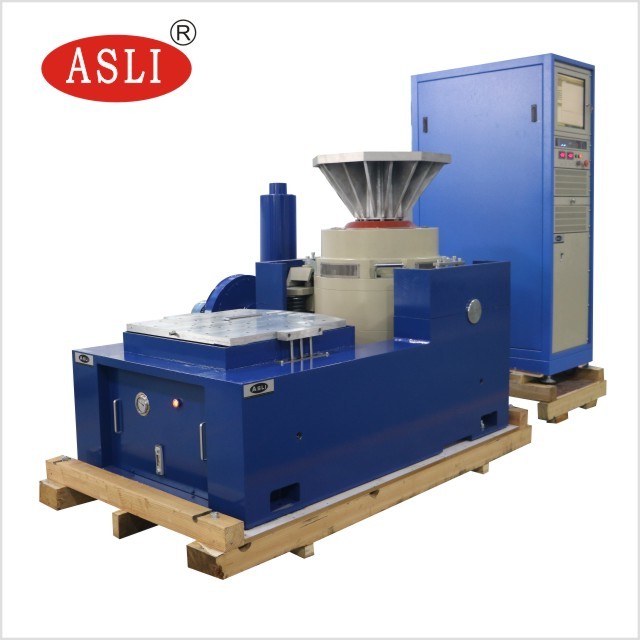

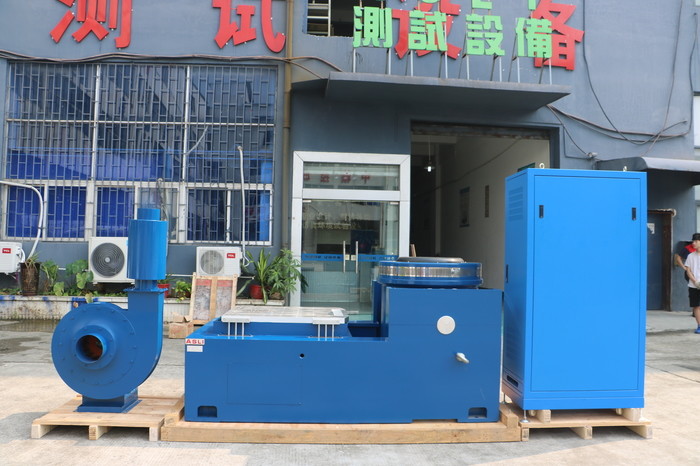

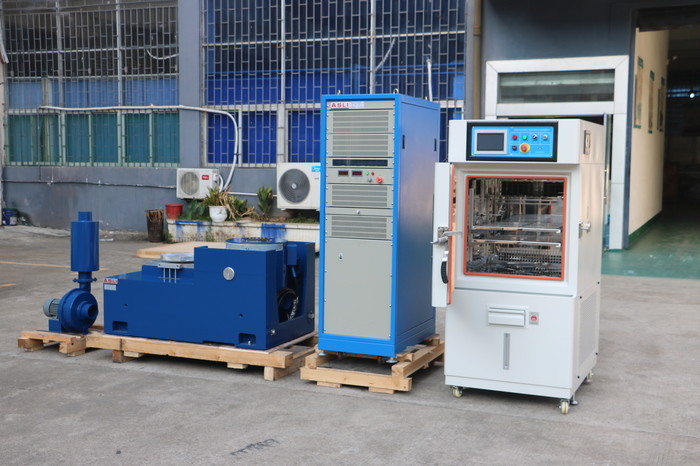

Equipamento de ensaio de tabela de vibração industrial de alta frequência Cumprir o MIL-STD 810F
Aplicação:
Somos fabricantes de produtos da série Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester, adotamos a 'estrutura de circuito magnético duplo',"Círculos de acção do esqueleto auto-gerados", "Suporte aéreo" e "rolamentos de rolos e orientação linear", "isolamento de trunião" tecnologia moderna avançada e tecnologia especial, podem ser completados em X,Y,Z ensaio de vibração sinusoidal de três eixos e ensaio de vibração aleatória em banda larga, a ser completado pelo clássico (meio-sinus, trapezoidal, onda de dente de serra) pulso e teste de espectro de resposta ao choque.Comunicações, electrónica, aparelhos eléctricos, comunicações, aparelhos domésticos e outros campos.
Características do verificador de fadiga por vibração de alta frequência:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade da mesa de vibração, melhorar o desempenho de baixa frequência.
Equipamento de ensaio de mesa de vibração industrial de alta frequência Cumprir o MIL-STD 810F tParâmetros técnicos:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Características do suporte horizontal:
1Dentro de um banco de carga pequeno para realizar uma aceleração e uma frequência de trabalho mais elevadas, para melhorar a capacidade de carga e o desempenho de todo o banco de máquinas.
2O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
3- Caminho de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Características verticais do banco estendido:
VT vertical de banco estendido e pinças especificadas, com precisão calculada, design elaborado, para garantir que o cliente adquiriu o melhor desempenho de acordo com a estrutura perfeita, material de alta qualidade
e a qualidade de trabalho.
Parâmetros técnicos do expansor vertical:
| Modelo | Peso (kg) | Frequência máxima (Hz) | Tamanho do banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Se você tiver quaisquer dúvidas relativas a alta frequência Industrial Vibração Equipamento de Teste de Tabela de Conformidade com MIL-STD 810F, por favor, sinta-se à vontade para me contactar.
