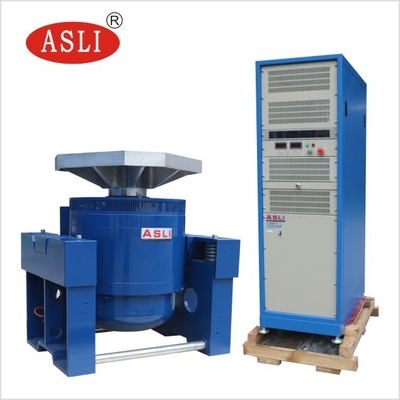

Tipo abanador de alta frequência da eletrodinâmica da vibração para o teste de vibração sinusoidal
Product Details
| Força senoidal: | 3000N | Velocidade: | 10,6 m/s |
|---|---|---|---|
| Direção da vibração: | Vertical | Aceleração: | 100 g |
| Frequência: | 3 ~ 3500 Hz | Potência: | 380v 3 fases |
| Deslocamento: | 25 mm | Teste: | Sinusoidal |
| Destacar |
Abanador de alta frequência 1.6m/s da vibração,Abanador de alta frequência 3500hz da vibração,Abanador eletrodinâmico sinusoidal do teste de vibração |
||
Product Description
Baixar PDF do Testador de Vibração ES-3A (Documento de Especificação)
Somos um fabricante de produtos da série Testador de Vibração de Alta Frequência Eletrodinâmica e Testador de Fadiga de Vibração de Alta Frequência. Nossos equipamentos adotam tecnologias modernas avançadas, incluindo estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo, rolamentos de rolos e guia linear, e isolamento de pivô.
Esses sistemas podem completar testes de vibração sinusoidal nos três eixos X, Y e Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meia-onda senoidal, trapezoidal, onda dente de serra) e testes de espectro de resposta de choque. Esses produtos são amplamente utilizados nas indústrias de defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Esqueleto de círculo dinâmico bem projetado, com frequência de ressonância axial de estágio superior.
- Design de circuito duplo magnético com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste basculante com rigidez do corpo reto e orientada para importação, proporcionando excelente capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao isolamento de vibração, com instalação móvel conveniente.
- Tecnologia avançada no sistema móvel garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do balão de rolamento são pequenas, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.
- Dentro de um pequeno banco de carga, podem ser alcançadas acelerações e frequências de trabalho mais altas, melhorando a capacidade de carga e o desempenho do banco da máquina inteira.

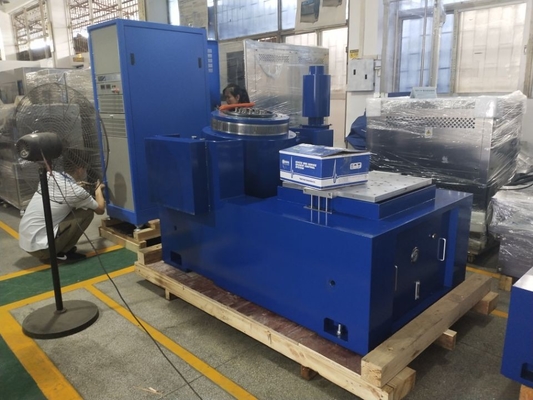

- O banco horizontal e o banco de vibração são um tipo integral, com estrutura perfeita e instalação e ajuste convenientes.
- Trilho de pressão estática, em V, com capacidade de resistência à inclinação e resistência à carga de viés.
- Bomba de óleo embutida, boa estrutura e fácil operação.
| Modelo | Tamanho do Banco (mm) | Faixa de Frequência (Hz) | Peso das Peças Móveis (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6.6 |
| LT0303 | 300×300×26 | 5–1500 | 7.8 |
| LT0303 | 300×300×30 | 5–2000 | 9.0 |
| LT0404 | 400×400×22 | 5–1000 | 11.2 |
| LT0404 | 400×400×26 | 5–1400 | 13.2 |
| LT0404 | 400×400×30 | 5–2000 | 16.0 |
| LT0505 | 500×500×25 | 5–1000 | 19.3 |
| LT0505 | 500×500×30 | 5–1500 | 23.1 |
| LT0505 | 500×500×35 | 5–2000 | 27.0 |
| LT0606 | 600×600×25 | 5–1000 | 27.5 |
| LT0606 | 600×600×30 | 5–1200 | 33.0 |
| LT0606 | 600×600×40 | 5–2000 | 45 |
| LT0707 | 700×700×25 | 5–800 | 36.8 |
| LT0707 | 700×700×30 | 5–1000 | 44.2 |
| LT0707 | 700×700×35 | 5–1500 | 52 |
| LT0808 | 800×800×30 | 5–1000 | 57.7 |
| LT0808 | 800×800×40 | 5–1500 | 76.9 |
| LT0808 | 800×800×45 | 5–2000 | 86.5 |
| LT1010 | 1000×1000×30 | 5–1000 | 89.1 |
| LT1010 | 1000×1000×40 | 5–1300 | 118.8 |
| LT1010 | 1000×1000×50 | 5–1500 | 147 |
| LT1212 | 1200×1200×30 | 5–800 | 126 |
| LT1212 | 1200×1200×40 | 5–1100 | 168 |
| LT1212 | 1200×1200×50 | 5–1400 | 210 |

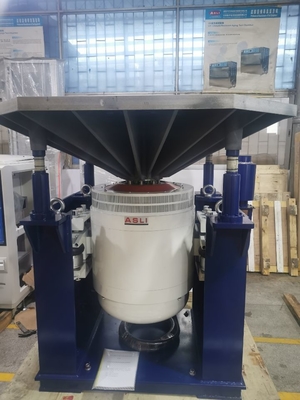

O banco estendido vertical VT e as braçadeiras especificadas são calculados com precisão e projetados elaboradamente para garantir que o cliente adquira o melhor desempenho de acordo com a estrutura perfeita, material de alta qualidade e mão de obra.
| Modelo | Peso (kg) | Frequência Máx. (Hz) | Tamanho do Banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco Redondo) | 220 | 350 | Φ1200 |
Se você tiver alguma dúvida sobre o Agitador de Vibração de Alta Frequência Tipo Eletrodinâmica para Teste de Vibração Sinusoidal, sinta-se à vontade para entrar em contato conosco.
