O sistema de teste de vibração é usado principalmente para testes de vibração e choque de produtos, testes de triagem de estresse ambiental e testes de confiabilidade. O testador de vibração eletromagnética é projetado completamente de acordo com o padrão de teste relacionado a baterias, simulando sob certas condições o teste de vibração da bateria, a bateria ou o conjunto de baterias é fixado na mesa de vibração, de acordo com a frequência, aceleração e modo de deslocamento prescritos ao longo da vibração da amostra da bateria em três direções mutuamente perpendiculares, a bateria medida não deve vazar, não perder o coração, não quebrar, não pegar fogo e explodir. A aplicação do teste de vibração é extremamente ampla, desde placas de circuito, baterias, aviões, navios, foguetes, mísseis, carros e eletrodomésticos e outros produtos industriais.
Principais Características

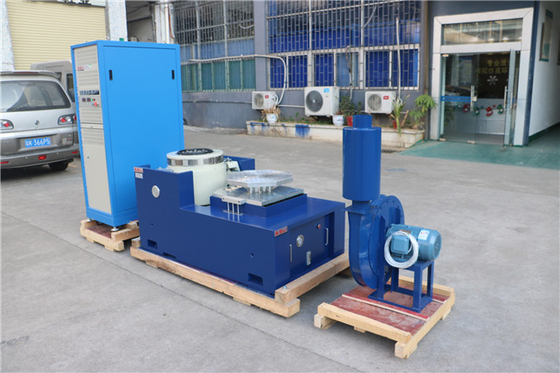

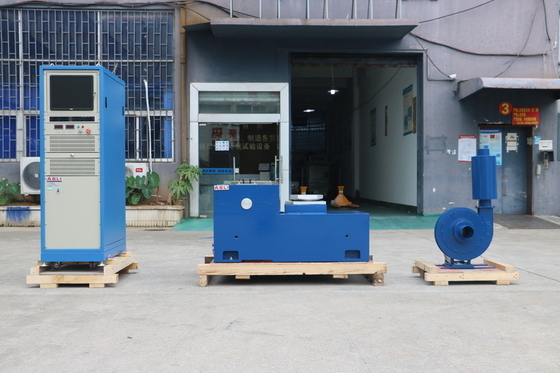

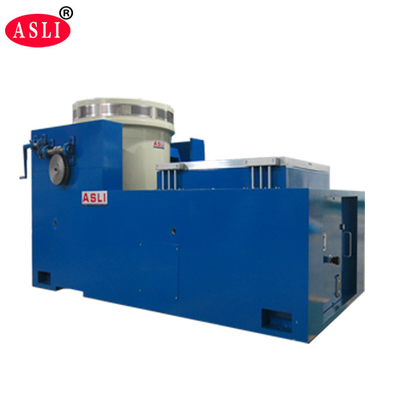

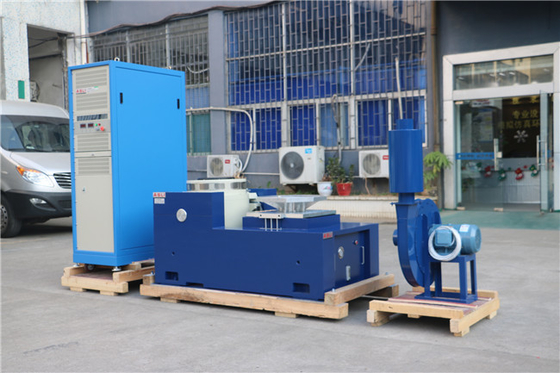

* Um agitador eletrodinâmico refrigerado a ar
* Controlador de vibração e amplificador de potência estruturados em um gabinete tudo-em-um
* Alcançando 2400 newtons de impulso senoidal de pico.
* Teste nos eixos X, Y, Z
Funções de Controle
* Vibração senoidal de frequência fixa
* Vibração varrida * Vibração aleatória
* Choque clássico
Aplicações típicas do sistema
* Teste ambiental
* Teste de triagem de estresse
* Teste de Vibração
Benefícios para o Usuário
* Fácil instalação que pode ser feita pelo usuário
* Interface do usuário: tela de toque LCD para modo local e PC-Windows (via ethernet) para modo remoto;
* Modo local: inicie rapidamente um teste predefinido, dezenas de especificações de teste podem ser armazenadas;
* Modo remoto: todas as operações do sistema, incluindo a definição do teste e o armazenamento das especificações do teste no mostar, controle do teste, revisão e documentação dos dados do teste.
Visão Geral do Produto
| Parâmetros :Força máxima de excitação senoidal | ||||
| 5000Kgf pico | A maior força de vibração aleatória | |||
| 5000Kgf r.m.s | A maior força de vibração de choque | |||
| 10000Kgf pico | Faixa de Frequência | |||
| DC~4000 Hz | Deslocamento máximo | |||
| 75mm p-p (valor pico a pico) | Velocidade máxima | |||
| 1,8 m/s | Aceleração máxima | |||
| 100G (980 m/s2) | Primeira frequência de ressonância | |||
| 3500Hz | Carga máxima | |||
| 750Kg | Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | |||
| Diâmetro de 450 mm | A qualidade da bobina móvel | |||
| 50kg | Carga máxima | |||
| 750Kg | Mesa de parafuso | |||
| 13 x M8 | Vazamento de fluxo magnético | |||
| <10gauss | Dimensão | |||
| 800mm x 800mm x 800mm (máquina vertical) | Peso | |||
| Cerca de 1500Kg | O Sistema Servo | |||
| Função | ||||
| Temperatura, pressão do ar, deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, lógica, falta de entrada igual. | Controlador de Vibração Digital | |||
| Configuração de hardware | ||||
| 2 Canais de Entrada, 1 Canal de Entrada | Computador de controle | |||
| Computadores industriais originais, display de cristal líquido (com teclado/mouse óptico) | Software | |||
| Operação em chinês/inglês, análise no domínio do tempo e da frequência, fonte de sinal, análise de frequência de varredura senoidal, etc. O WORD pode gerar automaticamente relatórios de teste, exibição de sinais e dados, armazenamento, configurar os parâmetros do teste e a análise da função. | Sistema operacional | |||
| Windows 2000/ XP | Sensor de aceleração B&W | |||
| domínio da frequência: 1—2000Hz |
sensibilidade: 50mv/g faixa de temperatura: -24 - 250℃ Requisitos Elétricos |
|||
| Fonte elétrica | ||||
| 3 fases, 380V/50Hz | Nosso Testador de Vibração Eletrodinâmico de Alta Frequência com Padrão MIL-Std também pode ser usado em combinação com uma câmara ambiental. | |||
