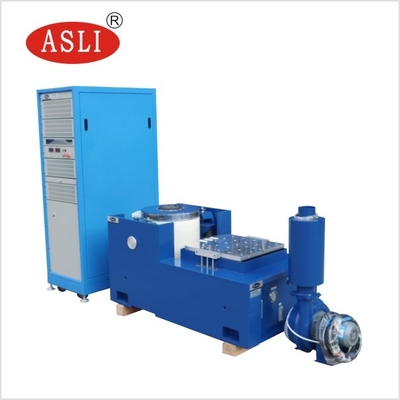

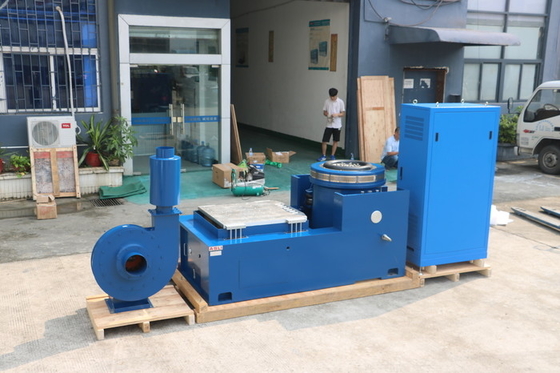

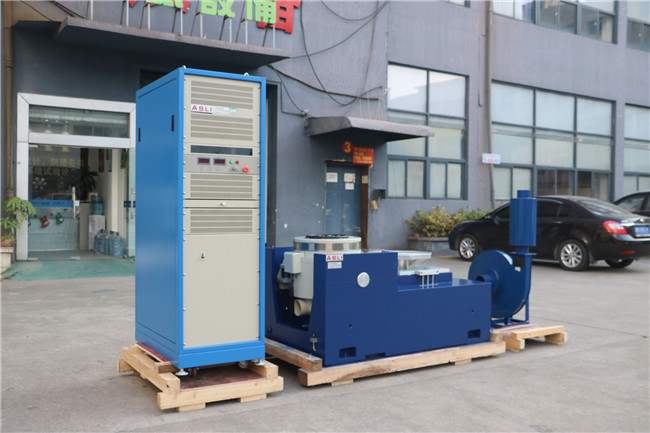

Tipo de alta frequência vertical e horizontal da eletrodinâmica do sistema de vibração
Product Details
| força seno: | 3000N a 200000N | Direção de vibração: | Vertical e horizontal |
|---|---|---|---|
| Velocidade: | 1,8m/s | Freqüência: | 3 ~ 3500Hz |
| Aceleração: | 100g | Deslocamento: | 25mm a 100 mm |
| Destacar |
sistema de vibração 3500hz,Tipo sistema da eletrodinâmica de vibração,Vibração Shaker System 3000N |
||
Product Description
Descarregar o documento completo das especificações:Equipamento de ensaio de vibração ES-10 (PDF)

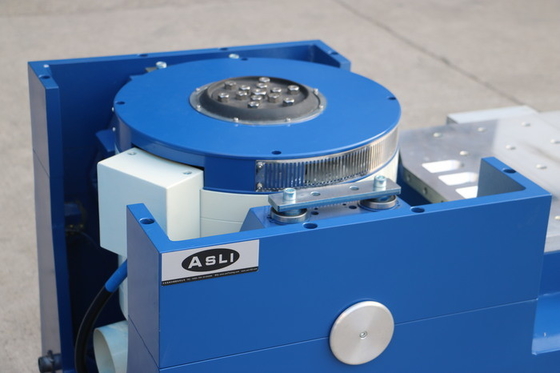

- Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
- O projeto de dois circuitos magnéticos garante baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rocker rod roller bearings com direção de rigidez do corpo composto, orientada para importação, proporcionando excelente capacidade de carga excêntrica.
- Trunnion fundação de isolamento dedicada ao uso de hormônios, oferecendo instalação móvel conveniente.
- O sistema de deslocamento de tecnologia avançada garante uma elevada fiabilidade do círculo dinâmico.
- O novo projeto de dutos aumenta o efeito de arrefecimento.
- A rigidez estática e a rigidez dinâmica do pequeno balão de rolamento aumentam a capacidade da mesa de vibração e melhoram o desempenho de baixa frequência.
Especificações técnicas do sistema de vibração de tipo eletrodinâmico de alta frequência vertical e horizontal:
- Força nominal:Força senoidal 10000N; força aleatória 10000N; força de choque 10000N
- Faixa de frequência:5 Hz a 3500 Hz freqüência fixa, varredura para frente e para trás, seno, aleatório, choque
- Modo de frequência de varredura:Linear, logarítmico, varrer para frente e para trás, frequência fixa
- Frequência de varredura:1 a 32767
- Tempo de freqüência de varredura:Frequência fixa / 1 ‰ 3600 minutos; podem ser exibidas curvas de freqüência de varredura
- Aceleração máxima:1000 m/s2 (sem carga)
- Velocidade máxima:10,8 m/s
- Max. Deslocamento:51 mm p-p (sem carga), pico duplo
- Deslocamento de impacto:51 mm
- Peso da bobina móvel:14 kg
- Direcções de vibração:Vibrações verticais + horizontais
- Ondas de vibração:Sine, aleatório, choque
- Diâmetro da bobina móvel:Φ240 mm
- Dimensão do sistema de vibração (mm):W1046 × H660 × D783 mm
- Peso do sistema de vibração:900 kg
- O banco de carregamento pequeno permite uma aceleração e uma frequência de trabalho mais elevadas, melhorando a capacidade de carregamento e o desempenho de todo o banco de máquinas.

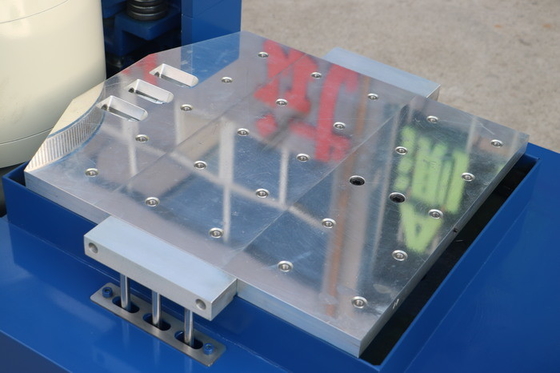

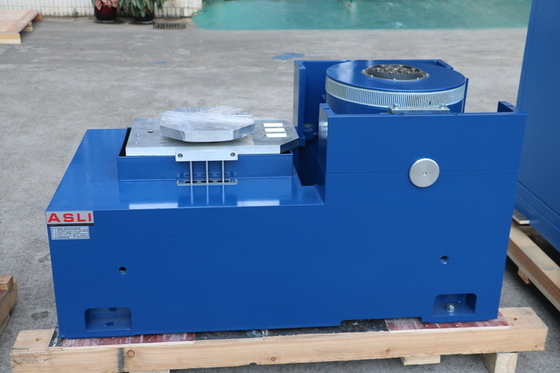

- O banco horizontal e o banco de vibração são um tipo integral com estrutura perfeita, oferecendo conveniência de instalação e ajuste.
- Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
- Bomba de óleo incorporada com boa estrutura e fácil operação.
- Os utilizadores devem preparar empilhadeiras e ferramentas de mudança para mover o equipamento, uma vez que é muito pesado.
- O ambiente de trabalho deve estar a temperatura ambiente com boa ventilação.e os lados traseiros da máquina devem ter um comprimento mínimo de 700 mmA parte da frente deve ter um comprimento mínimo de 1500 mm.
Para mais informações, visite:Máquina de ensaio de agitação eletrodinâmica de três eixos para a fiabilidade do produto
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Velocidade nominal (m/s) | Substituição nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Somos um fabricante de produtos de série de vibração elétrica, adotando a "estrutura de circuito magnético duplo", "círculos de ação esqueleto auto-gerados", "Suporte aéreo",Rolamentos e orientação linear," e "isolamento trunnion" tecnologia moderna avançada e tecnologia especial. sistema pode completar X, Y, Z três eixos sinusoidais testes de vibração e testes de vibração aleatória banda larga,bem como o clássico (meio-sinus), trapezoidal, onda de serradura) testes de pulso e espectro de resposta ao choque.
O Tester de Vibração de Alta Frequência é amplamente utilizado na defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos, eletrodomésticos,e outros campos ideal como testador de vibração de agitação industrial.
Para o sistema de agitação por vibração eletro-dinâmica de grande força: primeiro filme de PP, depois espuma de 10 mm entre a máquina e a caixa e, no exterior, uma caixa de compensado de exportação padrão.
Somos uma fábrica com 28 anos focando no campo de instrumentos de teste e 4 anos de experiência de exportação.
Geralmente cerca de 20 dias úteis. Se tivermos produtos acabados em estoque, podemos organizar o envio dentro de 3 dias úteis.Por favor, esteja ciente de que os nossos prazos de produção dependem de itens específicos e quantidades de itens.
Após o período de garantia, a equipe profissional de serviço pós-venda fornecerá suporte técnico perfeito e ajudará os clientes a resolver problemas encontrados ao usar nosso produto,lidar com problemas e reclamações dos hóspedes de forma profissional e atempada.
Serviço:Serviço OEM, serviço de design, serviço de etiquetas do comprador.
Qualidade:Cada instrumento deve ser submetido a um exame e teste de qualidade de 100%.
Se o produto for fácil de instalar e treinar, os clientes podem aprender o manual de funcionamento e manutenção para instalação e utilização.Os clientes podem vir à fábrica da ASLi para aprender a instalá-lo e usá-lo.Os nossos engenheiros têm passaportes e podem viajar para o exterior.
Câmaras ambientais, câmaras de temperatura (umidade), câmaras PCT/Hast (câmaras de ensaio de tensão de alta aceleração), câmaras ESS, câmaras de estabilidade de entrada, fornos a vácuo, câmaras de altitude,Sistemas de ensaio de vibração, testadores de choques mecânicos, câmaras de vibração ambientais combinadas e muito mais.
Bem-vindos novos e clientes regulares para visitar a nossa fábrica para o Vertical & Horizontal High Frequency Electrodynamics Type Vibration System.
