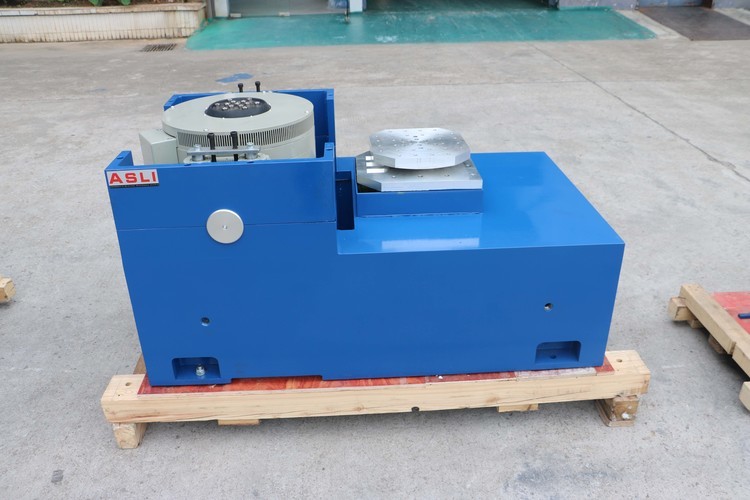

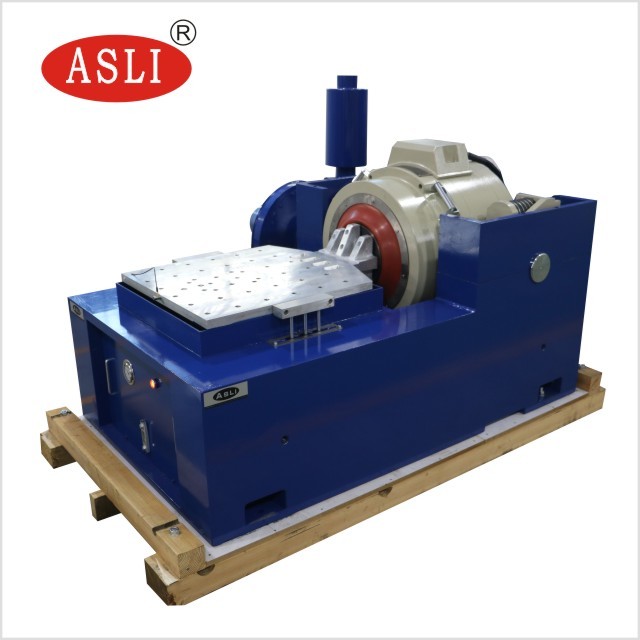

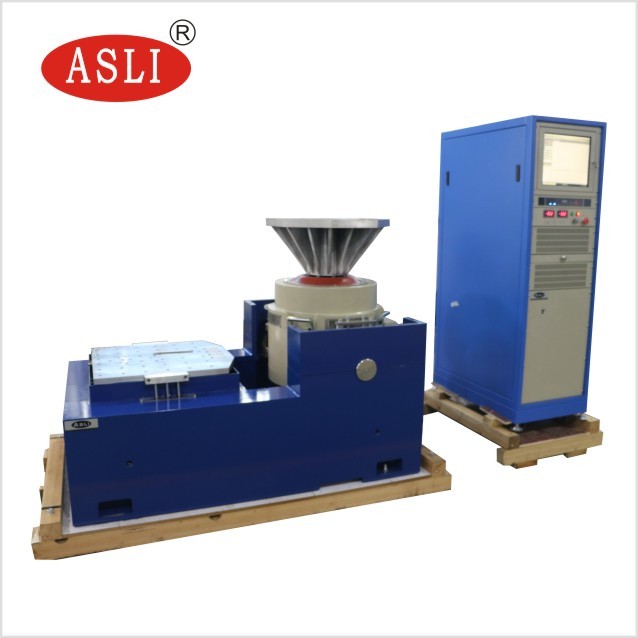

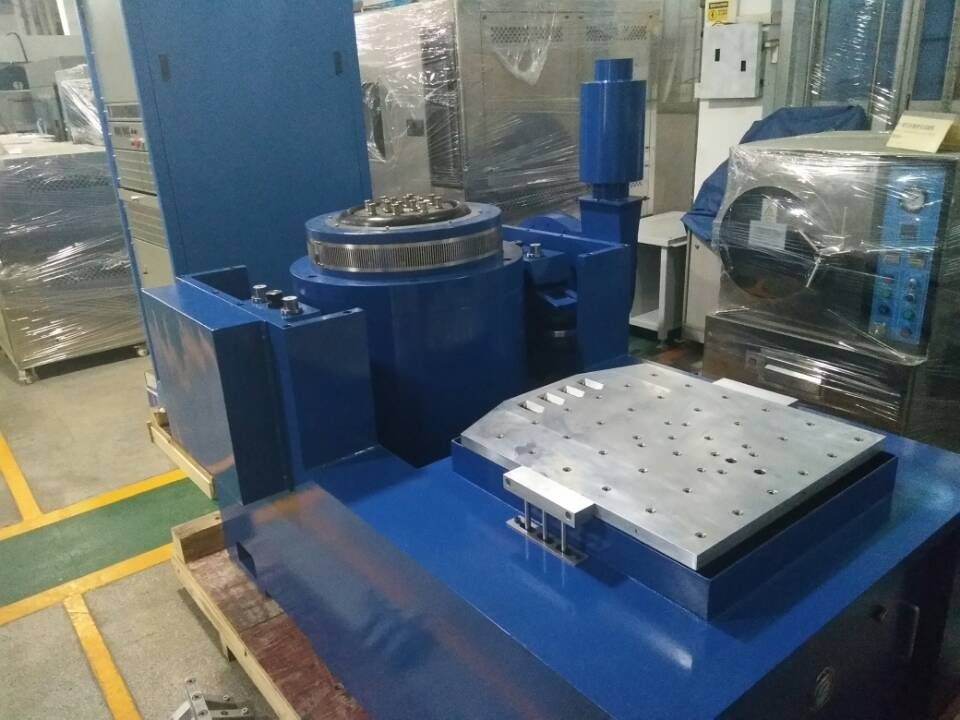

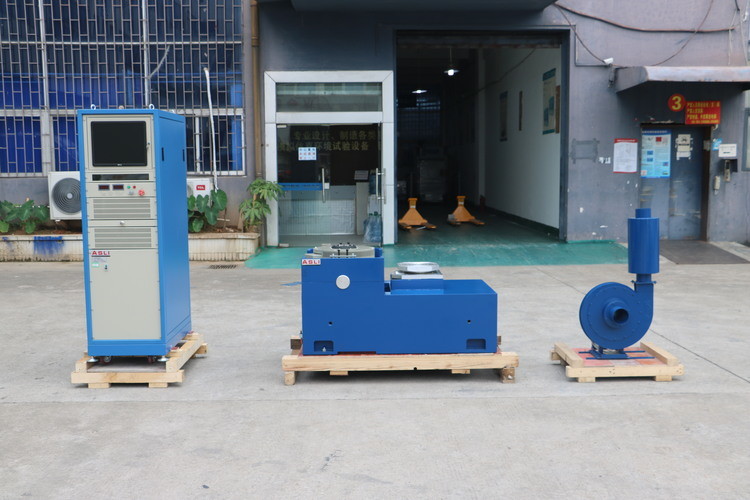

Sistemas de testes da vibração de Shaker Table Test Machine Electrodynamic da certificação do CE
O abanador eletromagnético da vibração do vertical de alta frequência & do gerador horizontal para o semicondutor é usado para avaliar frequências ressonantes de projetos do produto e de pacote e para simular a vibração aleatória que ocorre no disribution ou no ambiente em uso. A máquina é simples de usar pode executar uma vasta gama de teste de vibração de acordo com o governo, a indústria e especificações corporated.
1. Uma estrutura combinada da câmara do teste e do sistema refrigerar que vangloriam-se do projeto compacto e gracioso; console independente
2. Para fazê-lo conveniente para a operação; unidade refrigerando original do compressor e seus acessórios principais importados de no exterior
3. Controlador de tela táctil importado da cor do LCD capaz do controle do automóvel de programas da umidade da temperatura;
4. Com relação da telecomunicação R232. Para encontrar as procuras originais do cliente, os usuários podem escolher dos modelos diferentes do banco do teste de vibração assegurar-se de que além do que bom esfrie
5. O calor e o sistema do selo de ar, este banco da vibração igualmente vangloriam-se do efeito notável da vibração mecânica
equipamento de teste da confiança, vibração de choque
Parâmetros técnicos dos sistemas de testes da vibração de Shaker Table Test Machine Electrodynamic da certificação do CE:
| Modelo | THV-408 (A~F) |
| Dimensão interna | W600×H850×D800 (milímetro) |
| Dimensão externo | W850×H1950×D2100 (milímetro) |
| Variação da temperatura | Baixa temperatura: (A: 25ºC; B: 0ºC; C: - 20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Alta temperatura: 100ºC (150ºC) |
| Escala de umidade | 20%~98%R.H. (10%-98% R.H./5%-98% R.H. são uma circunstância, um desumidificador opcionais especiais da necessidade) |
|
Precisão analítica/ Distribuição temperatura e umidade |
0.1ºC; 0,1% R.H/±2.0ºC; ±3.0% R.H. |
|
Precisão de controle da temperatura e umidade |
±0.5ºC; ±2.5% R.H. |
|
Temperatura Aumentação/que cai Taxa da velocidade |
Temperatura que aumenta aproximadamente 0.1~3.0ºC/min/temperatura que cai aproximadamente 0.1~1.5ºC/min; (A velocidade de queda Rate Min .1.5ºC/min é uma condição opcional especial) |
|
Interno e Material externo |
O material da caixa interna é o SUS 304# de aço inoxidável, da caixa exterior é de aço inoxidável ou SEE laminou o aço com a pintura revestida. |
| Material de isolação | Resistente à alta temperatura, alto densidade, cloro do formato, materiais de isolação da espuma do acetum do etilo |
| Sistema de refrigeração | Vento que refrigera ou refrigerar de água/único compressor do segmento (- 40ºC, compressor dobro -70ºC do segmento) |
| Dispositivos de proteção |
interruptor Fusível-livre, sobrecarregando o interruptor da proteção para o compressor, líquido refrigerante da tensão do alto e baixo interruptor da proteção, sobre a umidade e o interruptor de temperatura excessiva da proteção, fusíveis, sistema de alarme da falha, proteção curto do aviso do armazenamento da água |
| Acessórios opcionais | Porta interna com o furo da operação (opcional), registrador (opcional), purificador da água, desumidificador |
|
Vibração Equipamento de teste |
Escolha o banco apropriado do teste de vibração de acordo com a condição de teste do cliente, os parâmetros técnicos tome por favor a eletrodinâmica |
| Poder | Linhas da frase 5 de AC380V 3, 50/60HZ |
| Nome | Verificador de embalagem da tabela da vibração/tabela da vibração para peças de automóvel | ||||||||
| Modelo | Força avaliado do seno (N) | Força aleatória avaliado (N) | Escala de frequência (hertz) | Aceleração avaliado (m/s2) | Velocidade avaliado (m/s) | Deslocamento avaliado (p-p) milímetro | Máximo Carga (quilogramas) | bobina movente (quilogramas) | Dimensão da bobina movente (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
