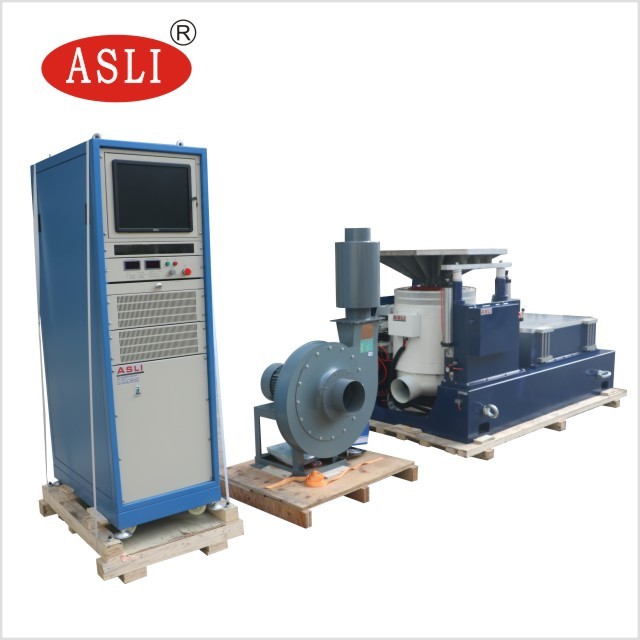

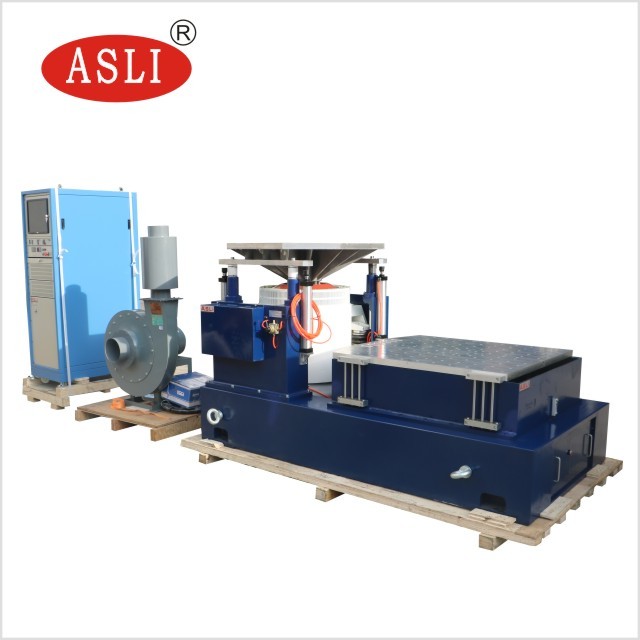

Temperatura e câmara combinada umidade dos testes de vibração para o abanador eletrodinâmico do laboratório
Parâmetros técnicos sobre o teste de vibração de alta frequência Shaker Table For Connectors do laboratório
| Modelo | Seno avaliado Força (N) |
Aleatório avaliado Força (N) |
Frequência Escala (hertz) |
Velocidade avaliado (m/s) | Substituição avaliado (p-p) milímetro |
Máximo Carga (quilogramas) | bobina movente (quilogramas) | Dimensione de Bobina movente (milímetros) |
| ES-10 | 10000 | 10000 | 3-3000 | 1,8 | 51 | 270 | 14 | Φ240 |
Pedido para o preço eletrodinâmico do abanador:
Nós somos fabricante de produtos elétricos da série da vibração, adotamos ‘estrutura dobro-magnética do circuito’, ‘círculos de esqueleto auto-gerados’, ‘apoio transportado por via aérea’ e de ‘rolamentos rolo e orientação linear’ da ação, do ‘a tecnologia moderna avançada do isolamento eixo’
e a tecnologia especial, pode ser terminada teste de vibração sinusoidal na três-linha central de X, de Y, de Z e testes de vibração aleatórios de faixa larga, para ser terminado
(metade - onda do seno, a trapezoidalmente, do sawtooth) pelo pulso e pelo teste clássicos do espectro da resposta de choque. Verificador de alta frequência da vibração amplamente utilizado
na defesa nacional, armas, aviação, o espaço aéreo, comunicações, eletrônica, dispositivos elétricos, comunicações,
aparelhos eletrodomésticos e outros campos. --- verificador industrial da vibração do abanador
Meios testes de choque da onda de seno das características:
1. Esqueleto dinâmico bem-desenvolvida do círculo, com uma frequência axial da ressonância da fase mais alta.
2. circuito Dois-magnético, ponto baixo do escapamento do fluxo magnético, estrutura e racional compactos.
3. rolamentos de rolo de Rod do balancim retos e orientação composta importação-orientada da rigidez do corpo, capacidade de carga excêntrica.
4. fundação dedicada ao uso da hormona, a instalação do isolamento do eixo da conveniência móvel.
5. a tecnologia avançada move-se em torno do sistema para assegurar-se de que o círculo dinâmico da confiança alta.
6. Projeto novo do canal e para aumentar o efeito refrigerando.
7. a rigidez estática, rigidez dinâmica do balão pequeno de carregamento, levantando a capacidade da tabela da vibração, melhora o desempenho de baixa frequência.
Sistema (ES-10)
Parâmetros 1 técnicos com o abanador eletrodinâmico industrial da vibração:
(1) força avaliado: força 10000N do seno; força aleatória 10000N; força 10000N de choque;
(2) escala de frequência: 5 hertz a 3500Hz, frequência fixa, varredura para a frente e para trás, seno, aleatório, choque
modo da Varredura-frequência (de 3): linear, logarítmico, varredura para a frente e para trás, frequência fixa
(4) vezes da Varredura-frequência: 1 a 32767.
tempo da Varredura-frequência (de 5): a frequência fixada/único 1-3600mins, curvas da varredura-frequência pode ser indicada.
(6) Máximo Aceleração 1000m/s 2 (não carga)
(7) Máximo Velocidade: 1.8m/s
(8) Máximo Deslocamento: 51mmp-p (não carga), pico dobro
deslocamento do impacto (de 9): 51mm
(10) pesos de bobina movente: 14 quilogramas
(11) sentidos da vibração: Vibração vertical de +Horizontal
onda da vibração (de 12): seno, aleatório, choque
diâmetro (de 13) da bobina movente: Φ240 milímetro
dimensão do sistema de vibração (de 14) (milímetro): W1046*H660*D783mm
(15) pesos do sistema de vibração: 900kg

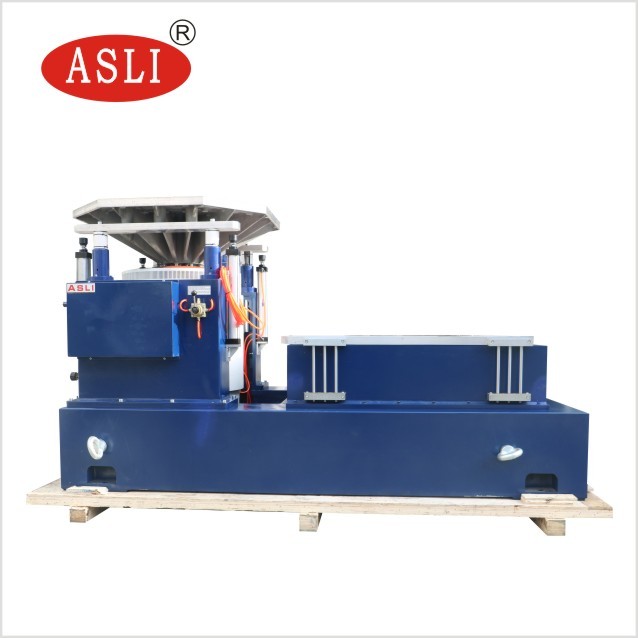

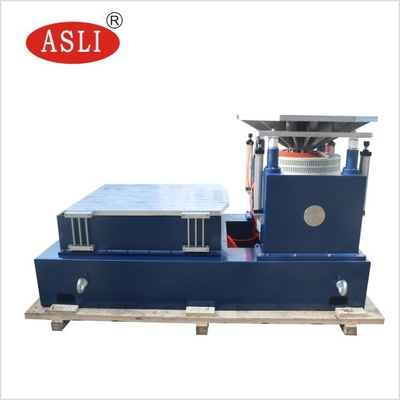

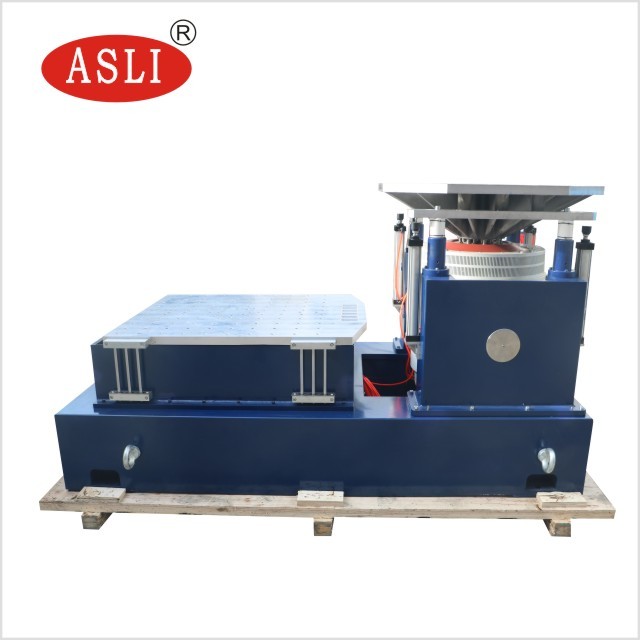

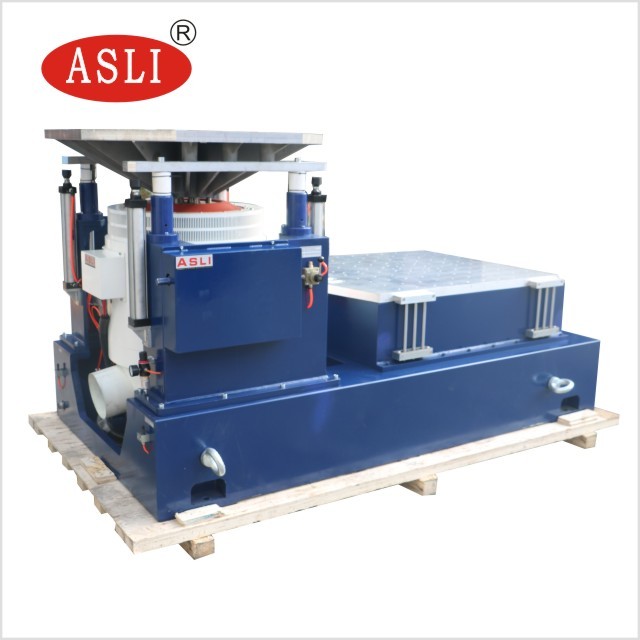

Características horizontais do suporte sobre a máquina do teste de vibração:
Dentro do banco de carregamento pequeno para realizar a aceleração mais alta e a frequência de trabalho, para melhorar a capacidade de carregamento e o desempenho do banco inteiro da máquina.
O banco horizontal e o banco da vibração são tipo integral, com estrutura perfeita, conveniência a instalar e ajustar.
Trilha da pressão estática, V-forma, com capacidade de inclinação-resistente e de polarização-carga resistentes.
Bomba de óleo incorporado, boa estrutura e funcionamento fácil.
Instale a exigência com a máquina do verificador da vibração:
(1) os usuários devem preparar empilhadeiras & ferramentas de deslocamento para mover o equipamento como é muito pesado, igualmente por favor para ser certos
a porta é grande bastante deixar dentro o equipamento
(2) o ambiente operacional da máquina deve ser sob a temperatura ambiente e com boa ventilação. Nós sugerimos fortemente para instalar o condicionador de ar na área de trabalho. A distância do espaço da máquina
saido/direitos/verso deve ser 700mm mínimos, a parte dianteira deve ser 1500mm mínimos.
Pacote para sistema dinâmico do abanador da vibração da grande força o eletro:
Os PP filmam primeiramente, e então espuma de 10mm entre a máquina e o caso, e são fora caixa padrão da madeira compensada da exportação.
