Suporte de Teste de Vibração de Alta Frequência ES-30.pdf
Para qual indústria a mesa vibratória é adequada?
Descrição do Produto
O Equipamento de Teste de Vibração adotou a estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo e rolamentos e guias lineares, tecnologia avançada moderna de isolamento de pivô e tecnologia especial, pode ser concluído em testes de vibração sinusoidal nos três eixos X, Y, Z e testes de vibração aleatória de banda larga, para ser concluído pelos testes de pulso clássicos (meia senoide, trapezoidal, onda dente de serra) e teste de espectro de resposta de choque.
Não se limita apenas a Peças Automotivas, mas também é amplamente utilizado nos campos da defesa nacional, armas, aviação, espaço, comunicação, eletrônica, eletrodomésticos, transporte e eletrodomésticos.
Parâmetros Técnicos:
| Modelo |
Força Senoidal Nominal Força (N) |
Força Aleatória Nominal Força (N) |
Frequência Faixa (Hz) |
Aceleração Nominal (m/s2) | Velocidade Nominal (m/s) |
Deslocamento Nominal (p-p)mm |
Carga Máx. (Kg) | bobina móvel (Kg) |
Dimensão da Bobina móvel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Parâmetros técnicos do expansor horizontal:
Parâmetros técnicos do expansor vertical :
O tamanho da mesa pode ser personalizado~

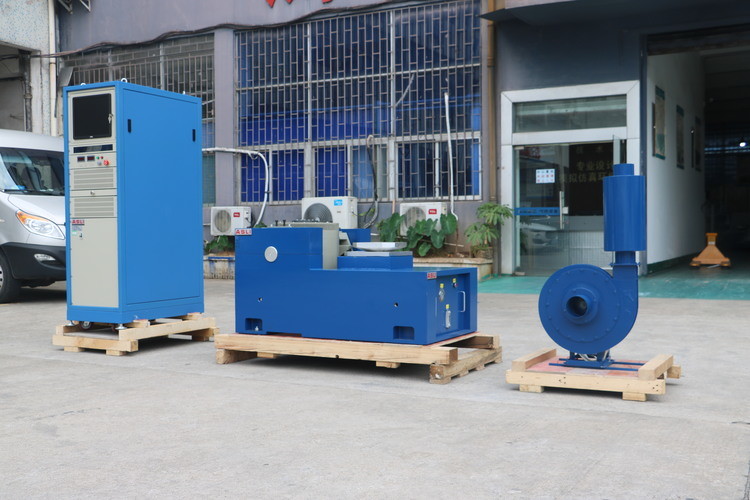

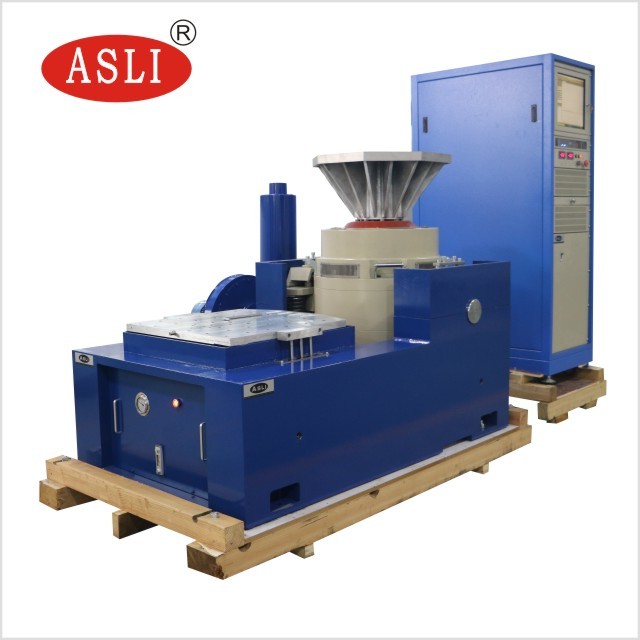

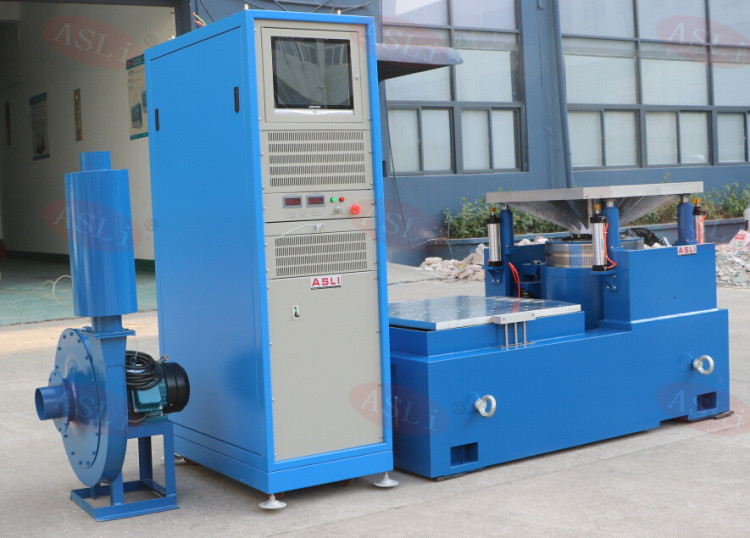

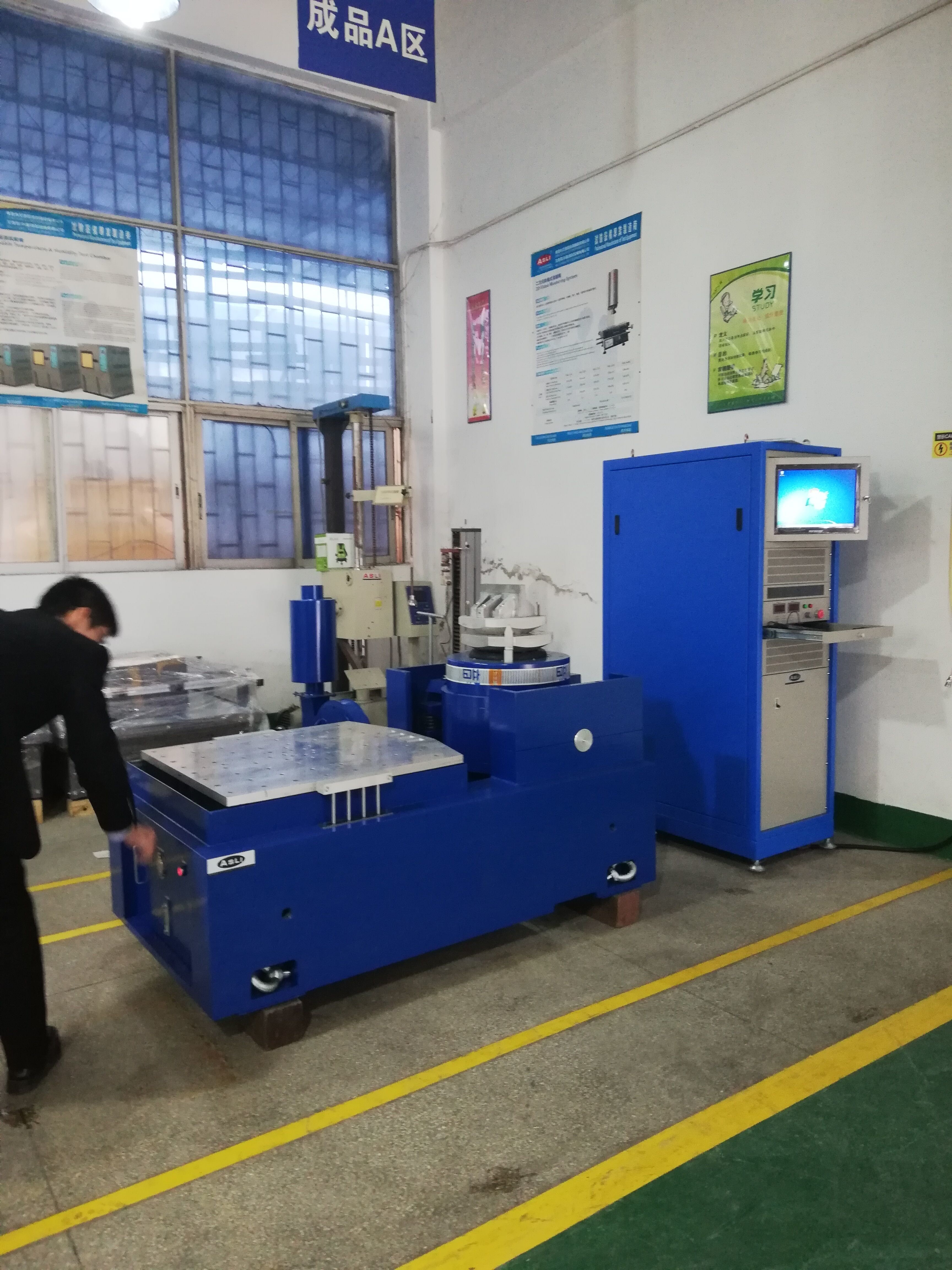

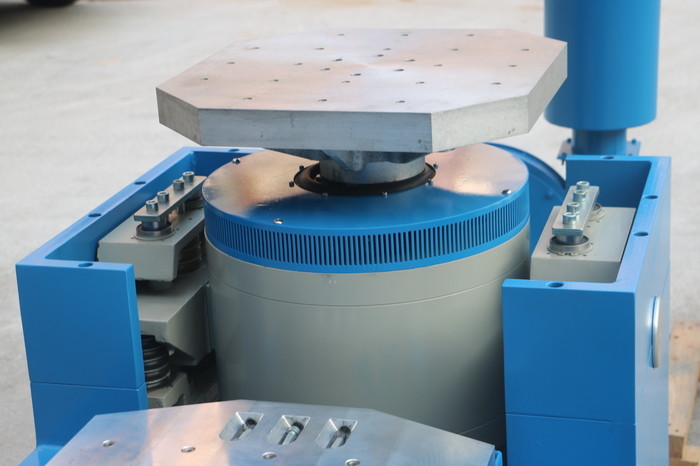

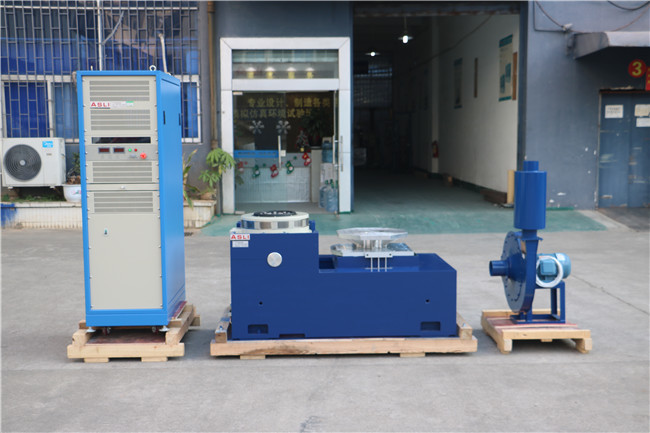

Imagens da Mesa de Vibração Eletromagnética para referência:
Mesa de Vibração Eletromagnética para Teste de Vibração Sinusoidal de Lítio pode ser combinada com câmara climática:
Bem-vindo à sua consulta~ ^_^
