Máquina de alta frequência eletromagnética do teste de vibração para testes de vibração acelerados
Product Details
| Aplicativo: | materila, peças automotivas, embalagens, produtos domésticos | Tensão: | 380 V |
|---|---|---|---|
| Serviço pós-venda fornecido: | Suporte técnico de vídeo, suporte on-line, engenheiros disponíveis para manutenção de máquinas no ex | Garantia: | 1 ano |
| Indústrias Aplicáveis: | civil, eletrodomésticos, automotivo, peças de reposição, eletrônicos, aviação | Nome do produto: | sistema de teste de vibração |
| Força do agitador: | 3KN | Adequado para: | Artigos de carregamento máximos do teste 300kgs |
| Faixa de frequência: | 3 ~ 3500Hz | Função: | Teste de vibração acelerado |
| Destacar |
Máquina do teste de vibração que carrega 300kgs,Máquina do teste de vibração 3KN,Máquina de testes acelerada eletromagnética da vibração |
||
Product Description
O ES-3A é um sistema de teste de vibração eletromagnética de alto desempenho concebido para testes de vibração acelerados numa ampla gama de frequências.aleatório, e perfis de ensaio de choque, tornando-o adequado para um amplo espectro de aplicações industriais e de investigação.
Descarregar o Teste de vibração ES-3A PDF (folha de especificações)
Para nos ajudar a recomendar o sistema de ensaio de vibração mais adequado às suas necessidades, prepare e envie os seguintes dados junto da sua consulta:
- Descrição do espécime
- Massa de ensaio da amostra
- Dimensões da amostra
- Perfil de ensaio (se disponível)
- Aceleração máxima exigida para o ensaio
- Direção de ensaio: eixos X, Y, Z ou somente direção Z

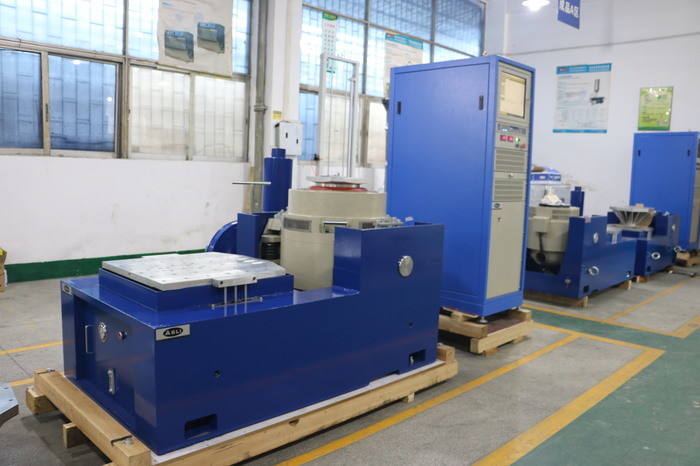

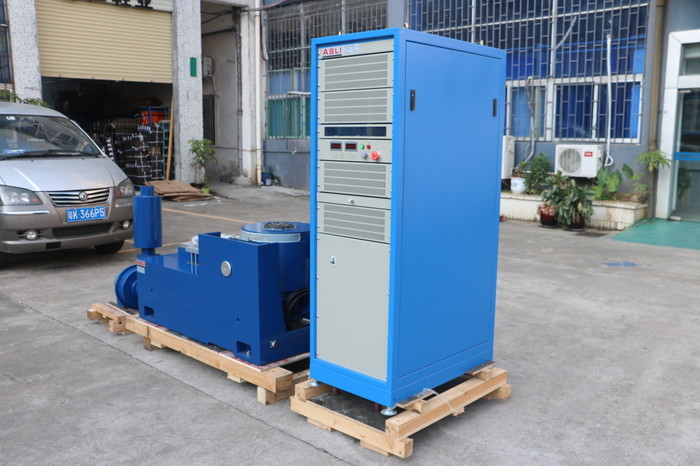

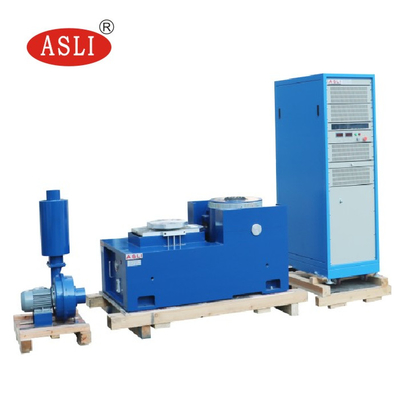

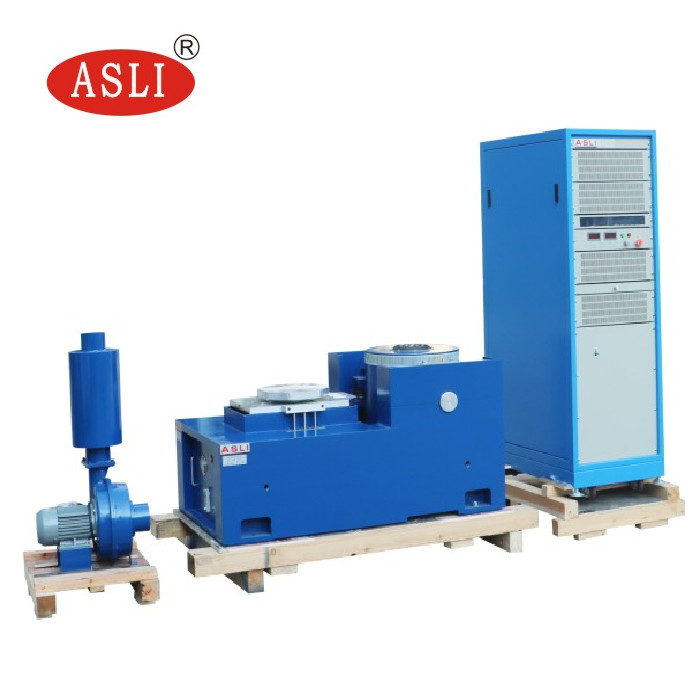

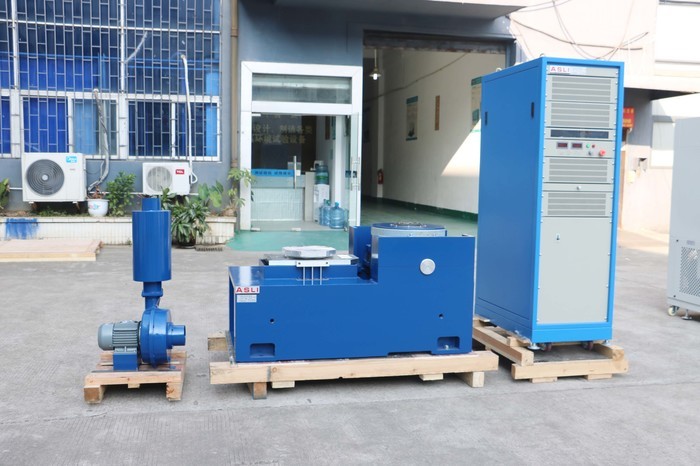

Sistema de ensaio de vibração arrefecido a ar com balançador dinâmico e dispositivo de amostragem personalizado.
| Especificação do sistema | |
|---|---|
| Modelo de sistema | ES-3 |
| Faixa de frequência (Hz) | 3 ¢ 3500 |
| Força nominal (N) | 3000 |
| Força nominal (N) | 3000 |
| Força nominal (N) | 6000 |
| Aceleração máxima Sinus (m/s2) | 1000 |
| Aceleração máxima Random (m/s2 rms) | 1000 |
| Aceleração máxima Shock (m/s2) | 2000 |
| Velocidade máxima (m/s) | 1.6 |
| Velocidade máxima Shock (m/s) | 1.6 |
| Deslocamento máximo ️ Viagem (mm p-p) | 25 |
| Massa da bobina móvel | 3.5 kg |
| Dimensão da bobina móvel | Ø 230 mm |
| Carga máxima | 100 kg |
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p mm) | Carga máxima (kg) | Empilhadeira móvel (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
- Projetos de circuitos de dois ímãs com baixa fuga de fluxo magnético, estrutura compacta e layout racional.
- Rocker rod roller bearings com direção de rigidez do corpo composto, orientada para importação, proporcionando excelente capacidade de carga excêntrica.
- Fundamento de isolamento Trunnion dedicado ao uso de vibração, com instalação móvel conveniente.
- Tecnologia avançada integrada em todo o sistema em movimento para garantir uma elevada fiabilidade do círculo dinâmico.
- Novo projeto de dutos que aumenta o efeito de arrefecimento.
- Rigidez estática e dinâmica do rolamento com efeito de balão pequeno, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.
