Sistema de Teste de Vibração Eletrodinâmica de Alta Frequência para Testes de Choque e Vibração
vibration test equipment ES-20.pdf
por que o teste de vibração é necessário
Não é difícil entender que a vibração pode influenciar a durabilidade e a confiabilidade de sistemas ou estruturas de máquinas e causar problemas como danos, paradas anormais e falhas catastróficas. A medição da vibração é uma importante contramedida para evitar que esses problemas ocorram
Sinta-se à vontade para entrar em contato conosco imediatamente para qualquer dúvida sua.

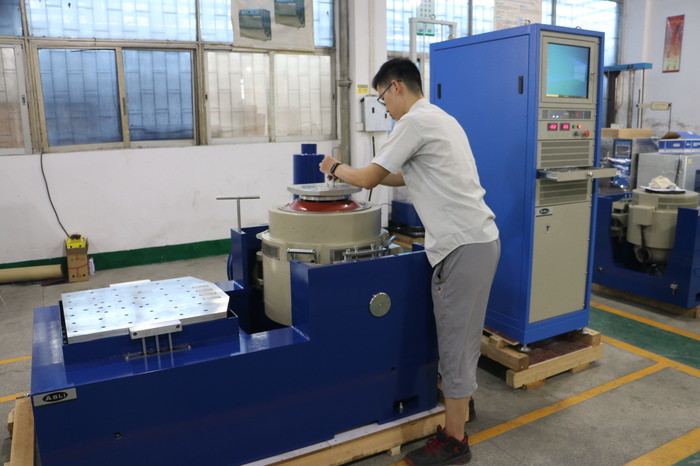

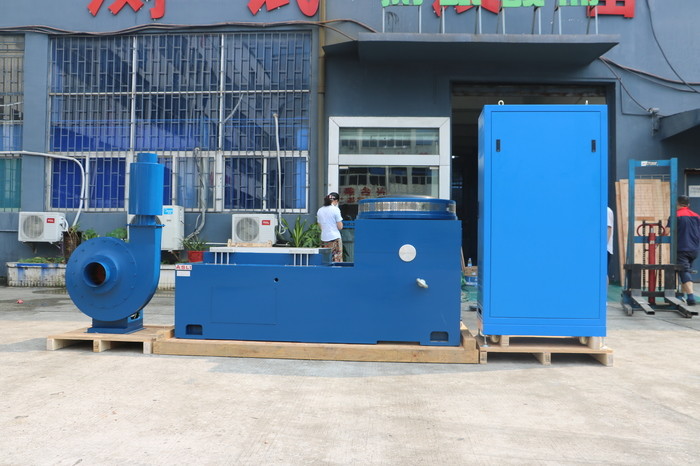

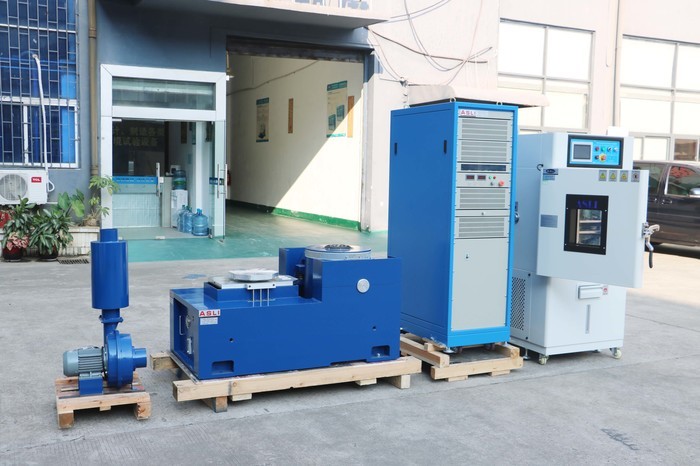

Composição do sistema de teste

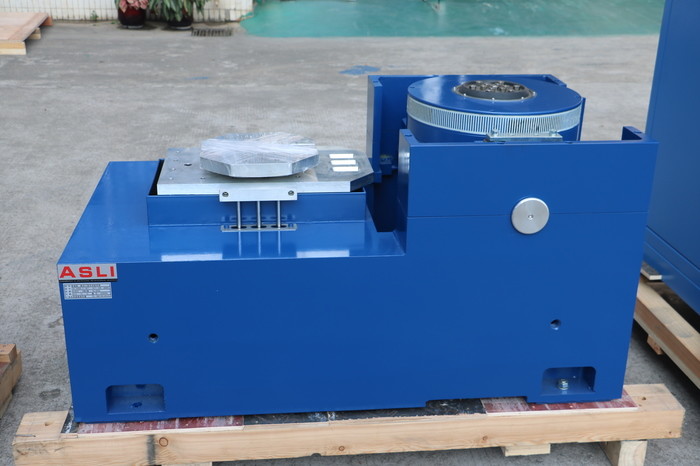

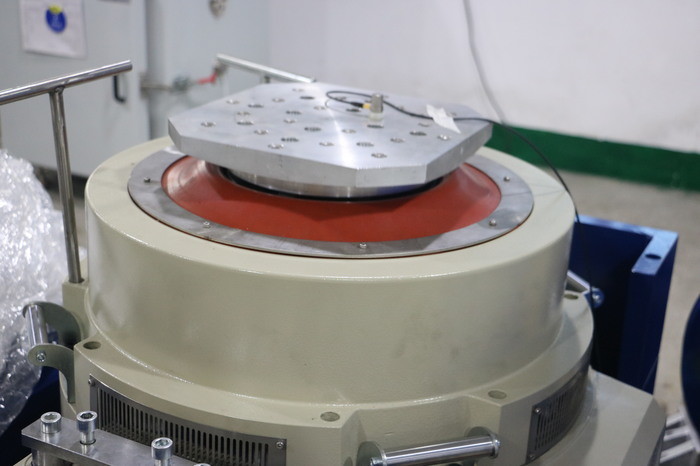

1. Gerador de vibração horizontal de uma peça
2. Mesa de expansão vertical
3. Ventoinha de resfriamento com silenciador
4. Amplificador de potência de comutação digital
5. Instrumento de medição e controle de vibração multifuncional.
Sistema de Teste de Choque e Vibração de 4000kgf de Força 100G para Testes de Vibração MIL STD 810 G 514.6Especificação
| Nome | Bateria Automotiva EN50604 IEC62133 UN38.3 Bancada de Teste de Vibração para Testes de Laboratório | ||||||||
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p)mm | Carga Máxima (Kg) | Bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Qualquer dúvida ou necessidade sobre o Sistema de Teste de Vibração Eletrodinâmica de Alta Frequência para Testes de Choque e Vibração, por favor, não hesite em enviar sua consulta.
