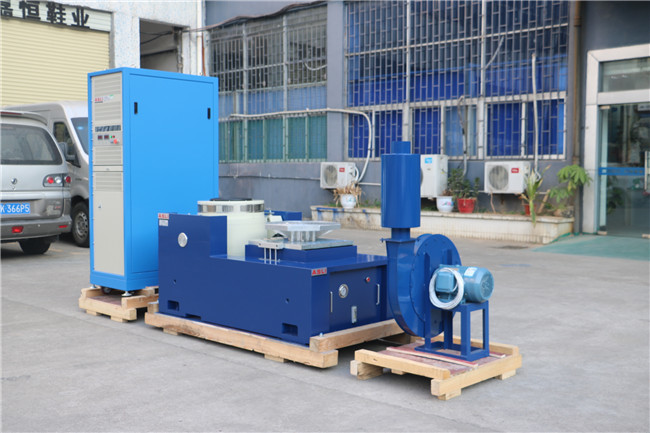

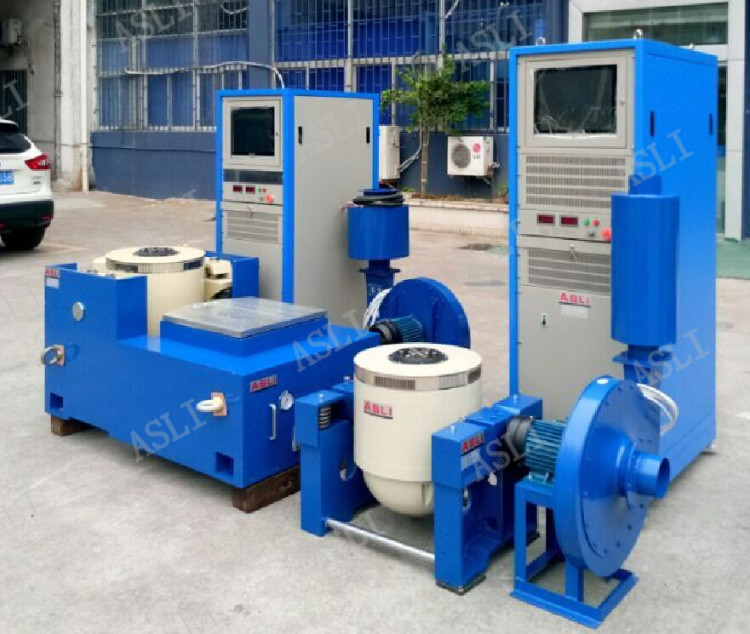

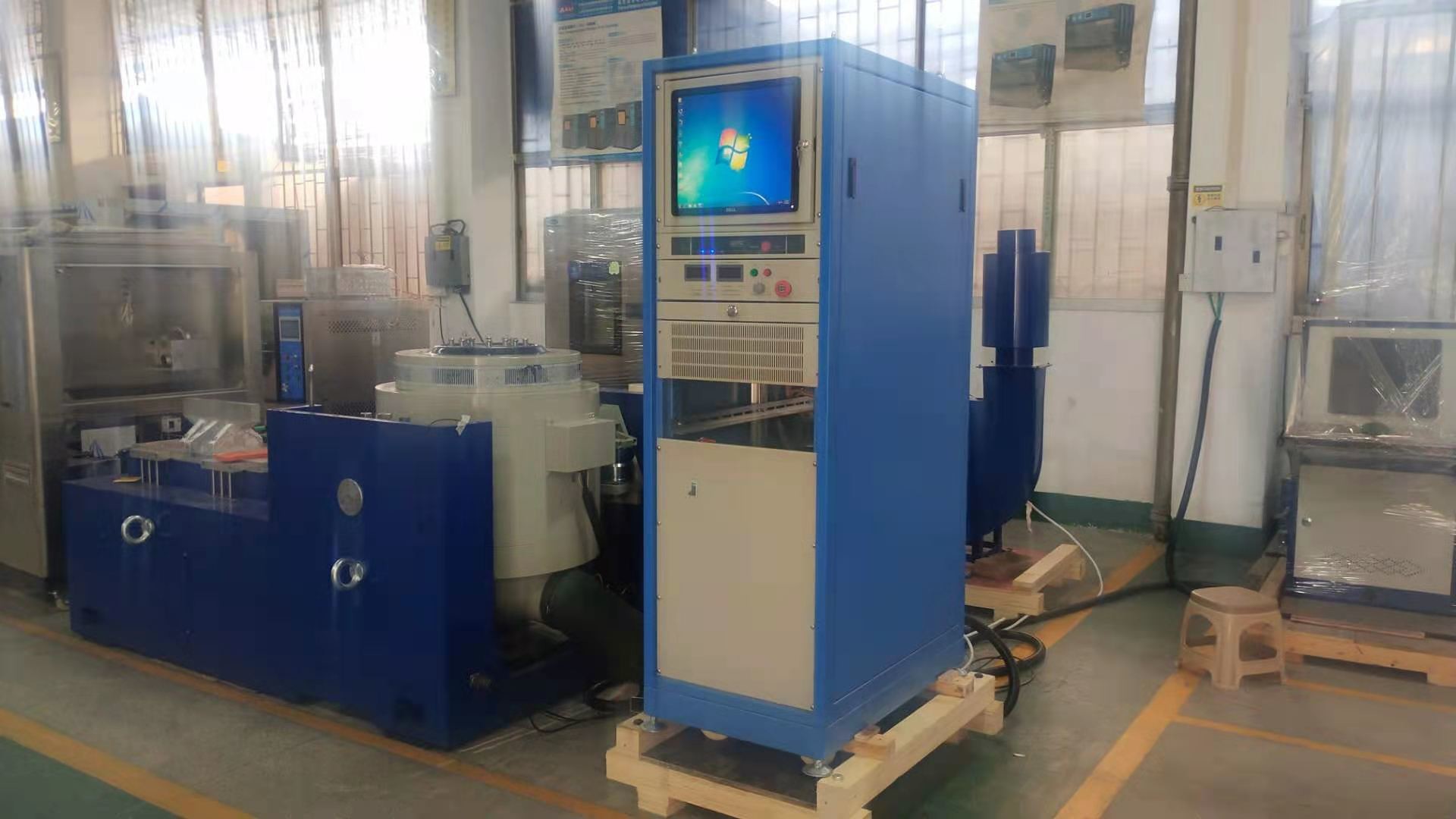

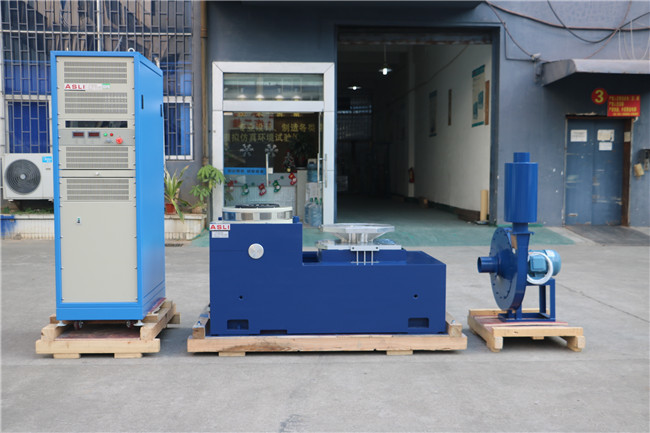

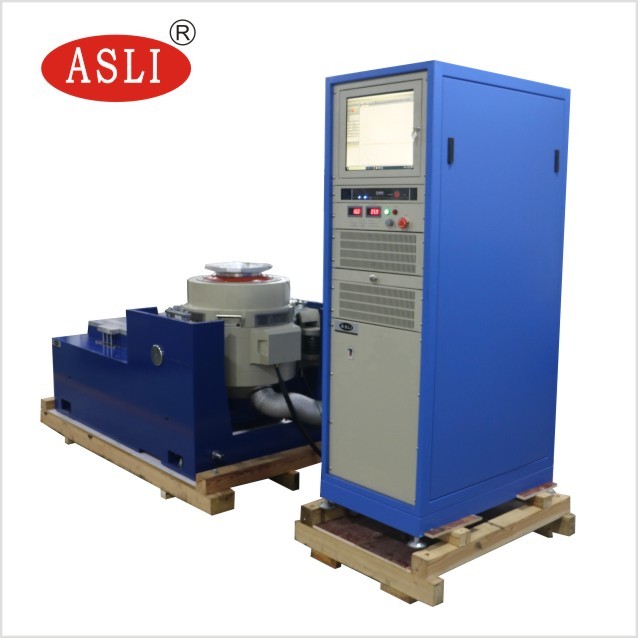

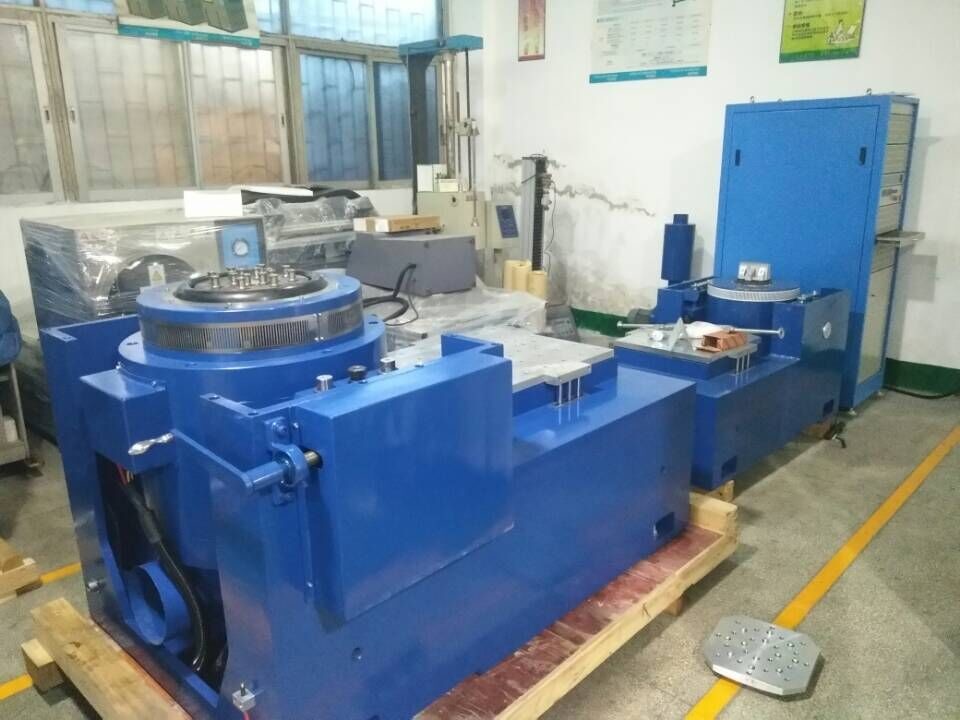

Máquina do teste de vibração do seno de 3 linhas centrais para testes de choque e de vibração
Product Details
| Padrão de teste: | MIL-STD-810G | Direção de vibração: | 3 eixo |
|---|---|---|---|
| Força do abanador: | 20kn | Adequado para: | Artigos de carregamento máximos do teste 300kgs |
| Faixa de frequência: | 3 ~ 3500Hz | Aceleração: | 100g |
| applucatuib: | Auto Peças | Função: | Testes de choque e de vibração |
| Destacar |
Máquina de carregamento do teste de vibração 300kgs,Máquina do teste de vibração 20KN,Equipamento de medição da vibração do seno |
||
Product Description
Para nos ajudar a recomendar o modelo mais adequado para o seu Máquina de Teste de Vibração Senoidal de 3 Eixos (Equipamento de Medição de Vibração para Testes de Choque e Vibração), por favor, prepare as seguintes informações e envie-as com sua consulta:
- Descrição da amostra
- Massa de teste da amostra
- Dimensões da amostra
- Perfil de teste (se disponível)
- Aceleração máxima exigida para o teste
- Direção do teste: Eixos X, Y, Z ou apenas direção Z
| Especificação do Sistema | ||
|---|---|---|
| Modelo do Sistema | ES-20 | |
| Faixa de Frequência (Hz) | 3 ~ 3500 | |
| Força Nominal (N) | Senoidal | 20000 |
| Aleatória | 20000 | |
| Choque | 40000 | |
| Aceleração Máxima | Senoidal (m/s²) | 1000 |
| Aleatória (m/s² RMS) | 1000 | |
| Choque (m/s²) | 2000 | |
| Velocidade Máxima | Senoidal (m/s) | 1.8 |
| Choque (m/s) | 1.8 | |
| Deslocamento Máximo (mm p-p) | 51 | |
| Massa da Bobina Móvel | 30 kg | |
| Dimensão da Bobina Móvel | Diâmetro 320 mm | |
| Carga Máxima | 300 kg | |
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p mm) | Carga Máx. (kg) | Bobina Móvel (kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Esqueleto dinâmico bem projetado, com frequência de ressonância axial de estágio superior.
- Circuito magnético duplo, baixo vazamento de fluxo magnético, estrutura compacta e design racional.
- Rolamentos de rolos de haste basculante com rigidez de orientação do corpo composto reto e orientado para importação, proporcionando excelente capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, com conveniência móvel para instalação.
- Sistema de movimento de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do rolamento com pequeno efeito de balão, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.
Se precisar de mais informações sobre a Máquina de Teste de Vibração Senoidal de 3 Eixos (Equipamento de Medição de Vibração para Testes de Choque e Vibração), não hesite em enviar sua consulta.
