Equipamento de ensaio de vibração ES-6.pdf
Teste de vibração de tipo de eletrodinâmica de laboratório universal para ensaios de vibração acelerada
A tabela de vibração eletromagnética é amplamente utilizada em defesa, aviação, aeroespacial, comunicações, eletrônica, automóveis, eletrodomésticos e outras indústrias.Este tipo de equipamento é utilizado para a detecção precoce de falhas, simulando a condição de trabalho real e o teste de resistência da estrutura, a aplicação do produto é ampla, a largura da aplicação é óbvia, o efeito do teste é notável e fiável.,varredura, programável, multiplicador de frequência, logaritmo, aceleração máxima, modulação de amplitude, controlo de tempo, controlo de computador de função completa, aceleração fixa simples/amplitude fixa.Equipamento por falha contínua de 3 meses de ensaio, desempenho estável, qualidade fiável.
Parâmetros técnicos:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
A base da máquina usa o material de alta qualidade, instala convenientemente, a operação é suave, não precisa instalar o The, o controle de digitalização do circuito de controle e a frequência de exibição,o PID ajusta a função, faz com que o trabalho do equipamento seja mais estável, confiável, varre a frequência e o modo de funcionamento de frequência fixa,Adapta-se ao pedido de teste de profissão diferente para resolver a interferência do campo eletromagnético forte para o circuito de controle, e aumentar o tempo de trabalho definido, de modo a que o produto de ensaio atinja o tempo de ensaio exacto.
Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Norma de ensaio:
GB/T 31486-2015
UL 1642:2012 < Norma para baterias de lítio >
UL 2054: 2012 < Baterias para uso doméstico e comercial>
UN38.3 ((2012)
IEC 62133-2:2017 < Requisitos de segurança para células secundárias selladas portáteis e para baterias fabricadas a partir delas, para utilização em aplicações portáteis - Parte 2: Sistemas de lítio >

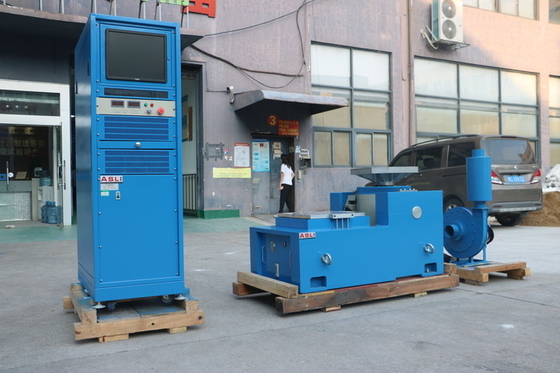

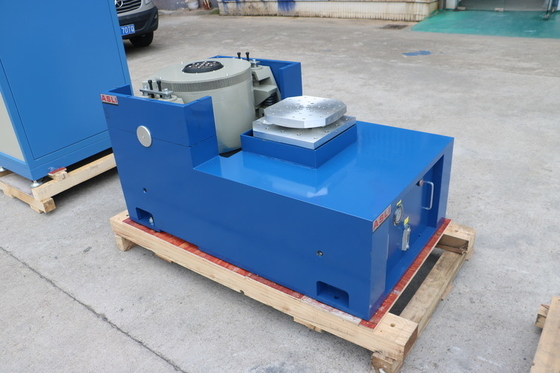

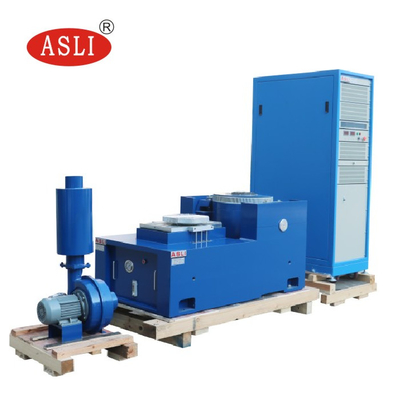

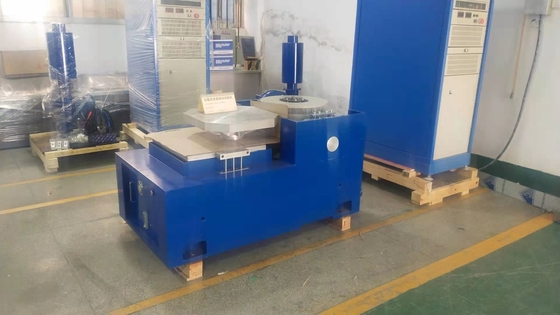

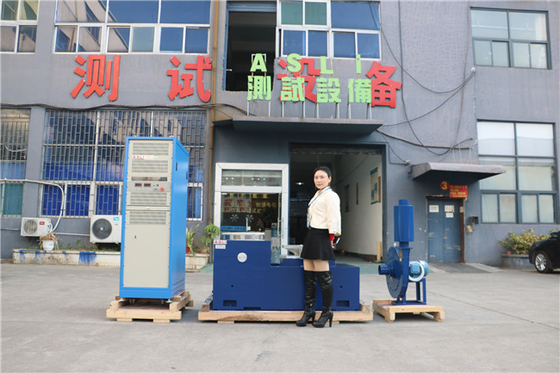

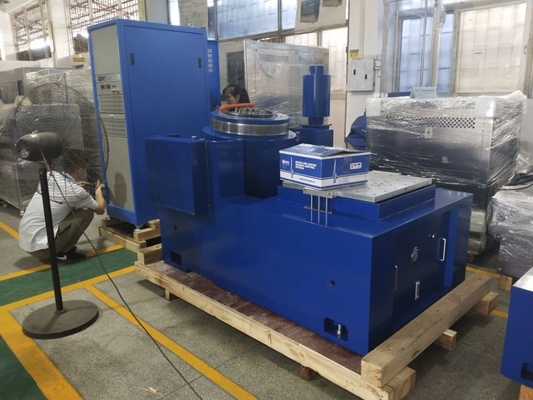

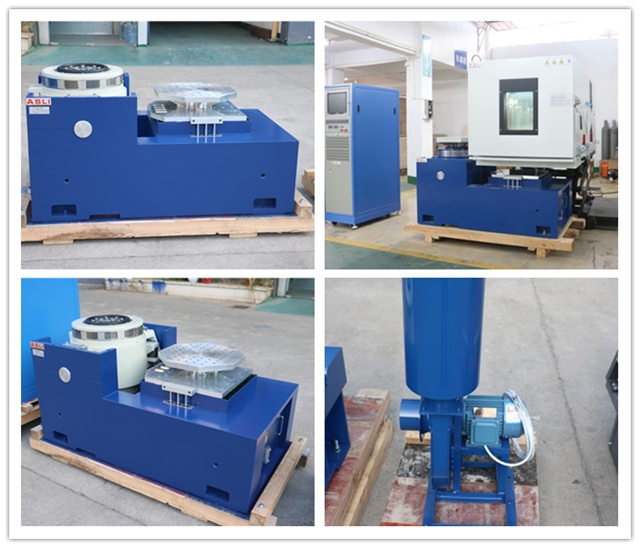

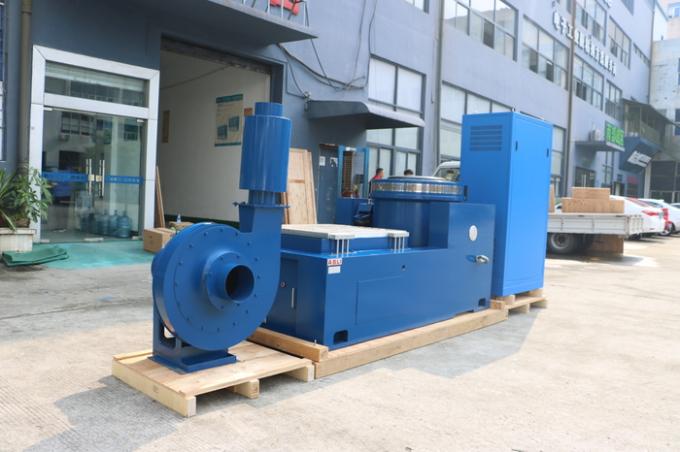

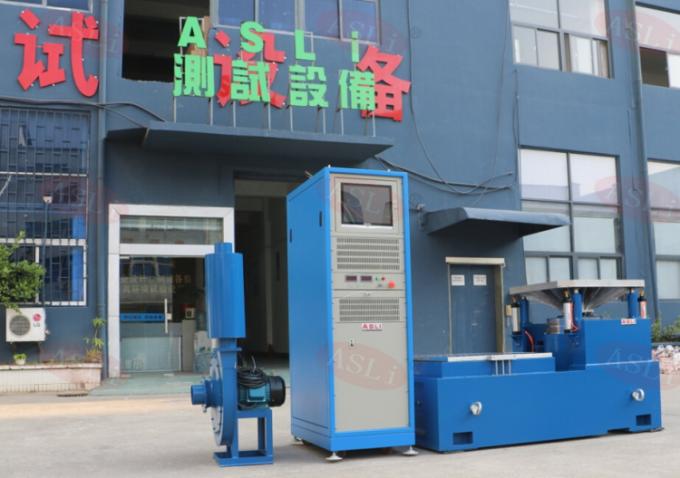

Imagens para referência:
Se tiver alguma dúvida ou necessidade sobre o Teste de Vibração de Tipo de Electrodinâmica de Laboratório Universal para Teste de Vibração Acelerada, por favor, não hesite em enviar sua consulta.
