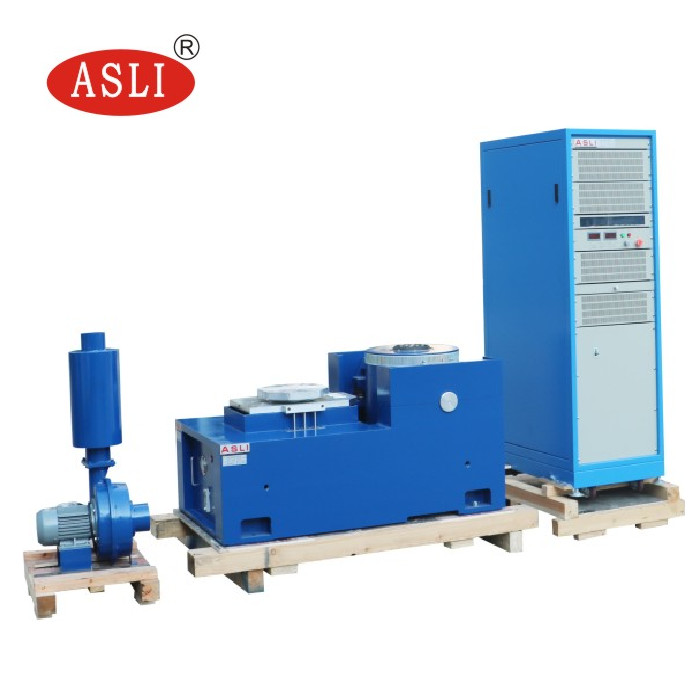

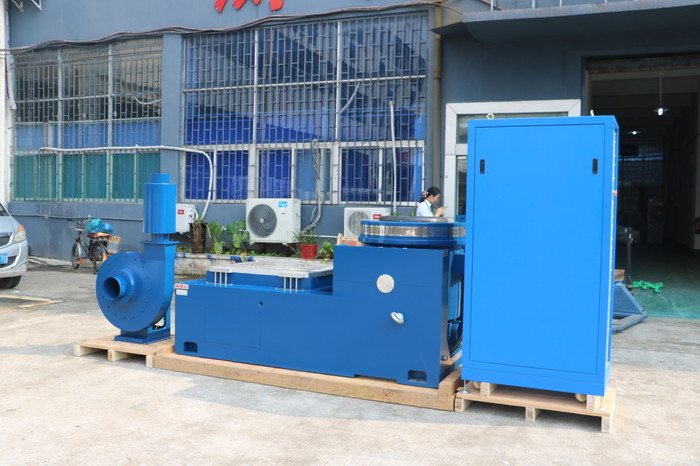

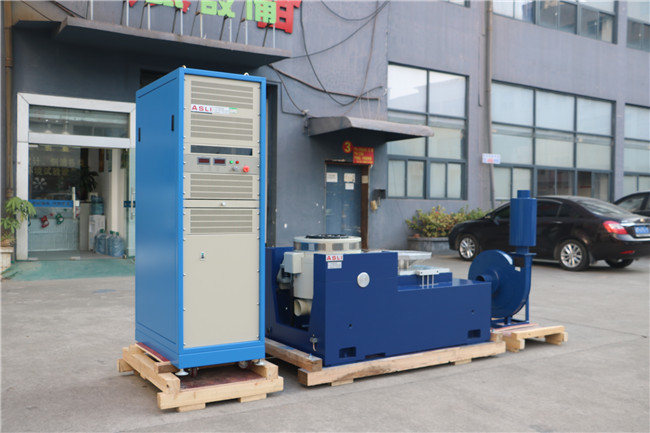

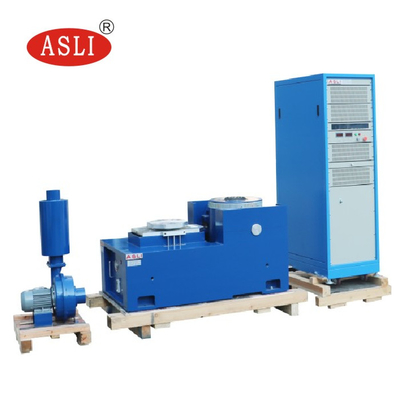

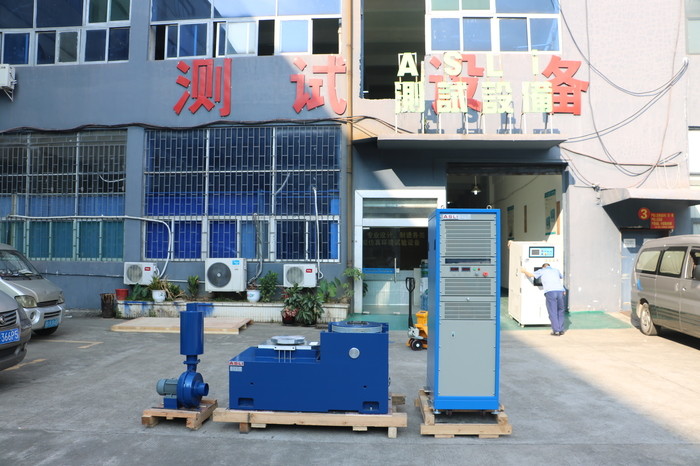

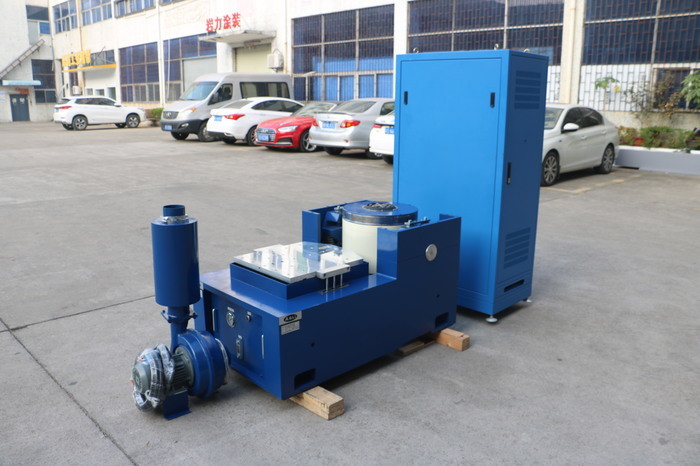

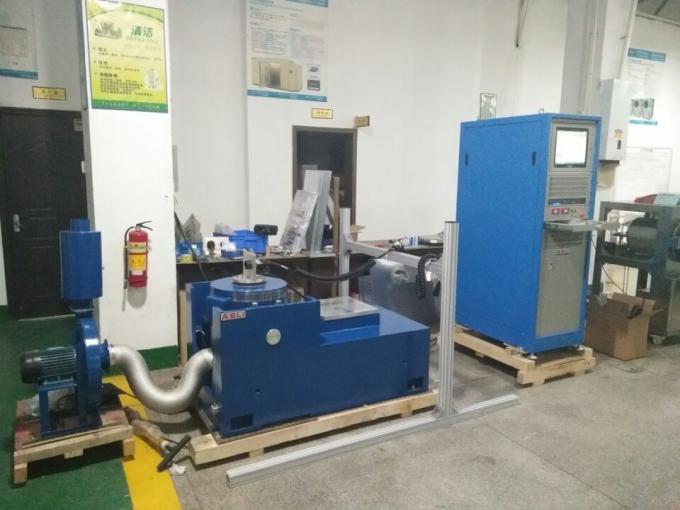

Refrigerar de ar Shaker With Large Moving Coil eletrodinâmico de alta frequência
Product Details
| Frequência: | 5Hz~ 3500Hz | Uso: | Ensaios de vibração de simulação |
|---|---|---|---|
| Direção da vibração: | x y z | Velocidade máxima.: | 10,6 m/s |
| bobina movente: | 6.5 kg | Aplicação: | LED, peças para automóveis |
| Método de arrefecimento: | Arrefecimento por Ar | Deslocamento: | 75 mm |
| Destacar |
abanador 1.6m/s eletrodinâmico,Abanador eletrodinâmico refrigerar de ar,Abanador eletrodinâmico da grande bobina movente |
||
Product Description
O sistema de ensaio de vibração eletromagnética da série ES é especialmente concebido para satisfazer as exigências de funcionamento a longo prazo.Uma base resistente a vibrações instalada permite testes de vibrações tanto verticais como horizontaisA plataforma padrão está equipada com um dispositivo de isolamento de choque de airbag de elevada eficiência,Minimizando a vibração transmitida ao edifício e eliminando a necessidade de uma fundação adicional na maioria dos casos.
Um sistema completo de ensaio de vibrações é constituído por um agitado, um amplificador de potência e um sistema de controlo de medição de vibrações, que cumpre as normas nacionais e internacionais pertinentes, incluindo o MIL-STD,DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS, e outros
Descarregar Ficha de Dados do Produto (PDF)
- O sistema de suspensão flexível e o guia em linha reta proporcionam forte capacidade de suporte, excelente desempenho de orientação e alta estabilidade.
- O airbag de carga central oferece uma elevada rigidez estática e baixa rigidez dinâmica, proporcionando uma forte capacidade de suporte e um desempenho dinâmico excepcional.
- O autodiagnóstico rápido e a protecção da cadeia garantem uma elevada segurança e fiabilidade.
- O dispositivo de isolamento e amortecimento do airbag elimina a necessidade de uma fundação especial, reproduz perfeitamente as formas de onda de vibração e reduz a transmissão de vibração.
- Disponível com diferentes plataformas de expansão horizontal e vertical.
- Compatível com todos os tipos de controladores de vibração para operação simples.
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

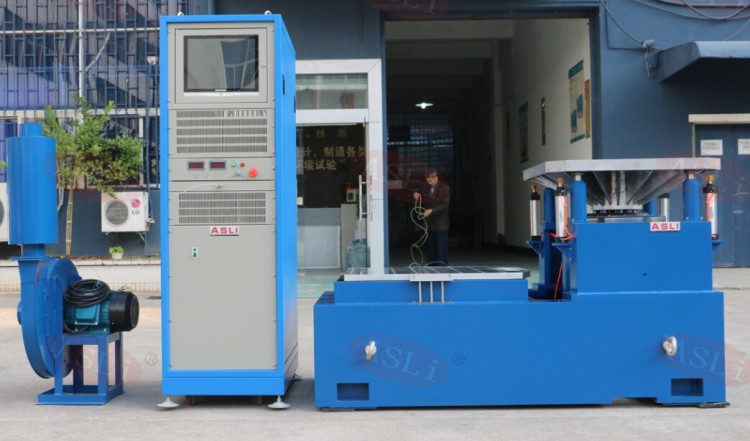

As pinças VT verticais e especificadas são calculadas com precisão e elaboradas para garantir ao cliente o melhor desempenho.
- Dentro de um banco de carga pequeno, aceleração e frequência de trabalho mais elevados são realizados, melhorando a capacidade de carga e o desempenho de todo o banco de máquinas.

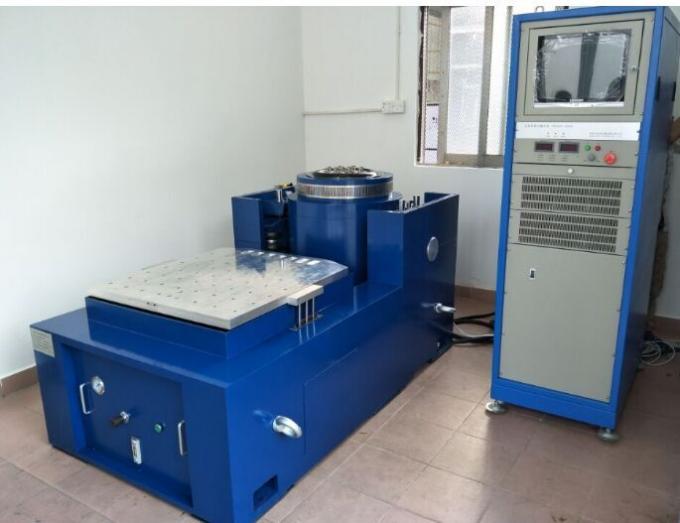

- O banco horizontal e o banco de vibração são um tipo integrado com uma estrutura perfeita, oferecendo conveniência para instalação e ajuste.
- Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
- Bomba de óleo incorporada com boa estrutura e fácil operação.
Por favor, não hesite em enviar sua consulta sobre oRefrigerador eletrodinâmico de alta frequência com grande bobina móvel.
