O que é um teste de vibração?
No laboratório ambiental,Os testes de vibração são efectuados como parte do programa de garantia da qualidade da empresa, juntamente com, por exemplo, testes de temperatura e humidade para assegurar a fiabilidade do produto..
Os sistemas de ensaio de vibração são utilizados para avaliar as frequências de ressonância dos desenhos de produtos e embalagens e simular a vibração aleatória que ocorre no ambiente de distribuição ou em uso.
Baixe o documento para armazenamento -- clique aqui ----→ máquina de ensaio de temperatura de vibração THV-Volume.pdf
|
Nome
|

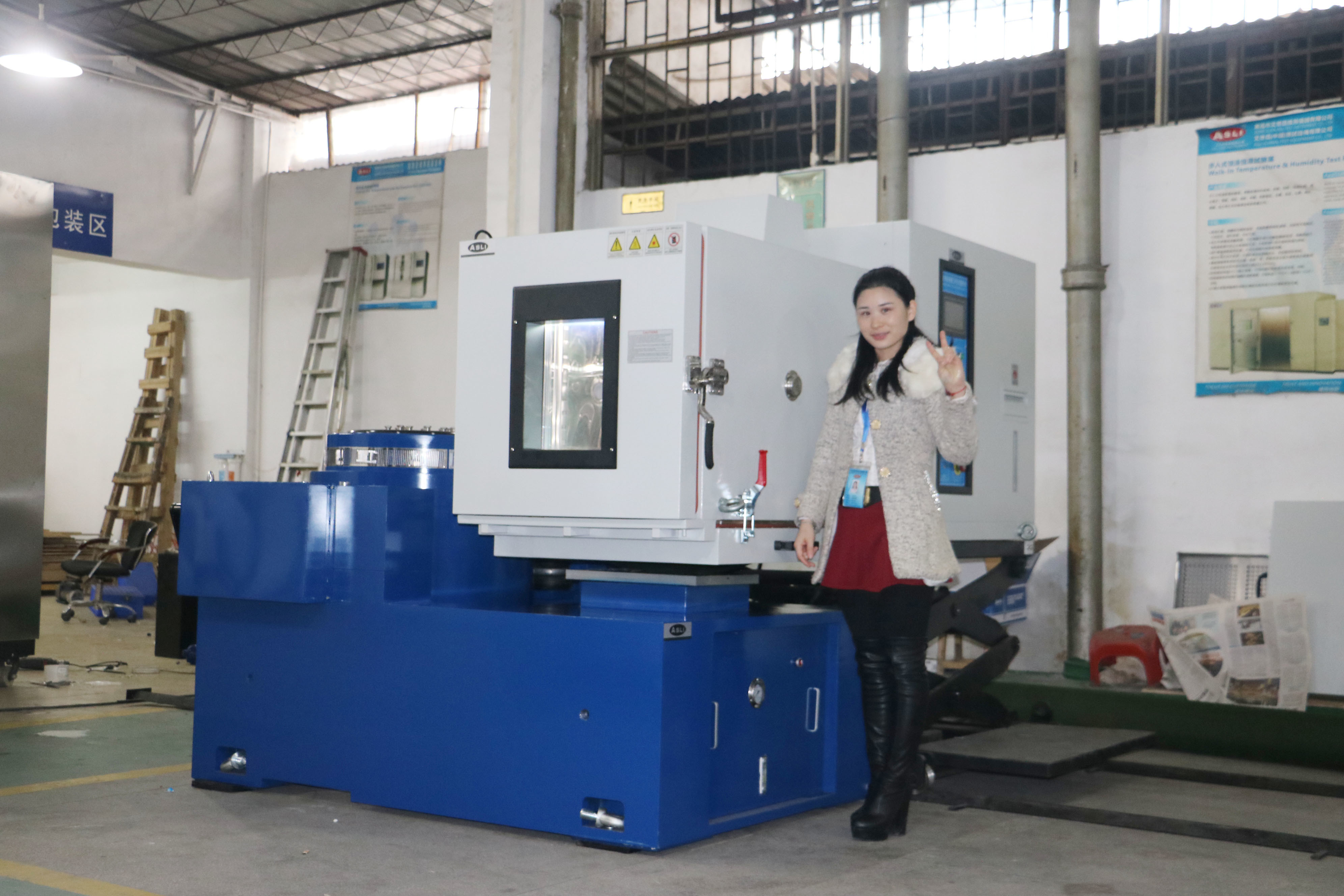

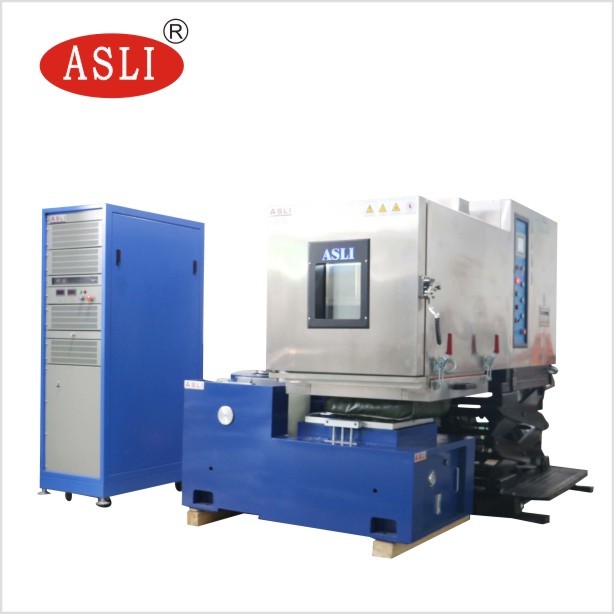

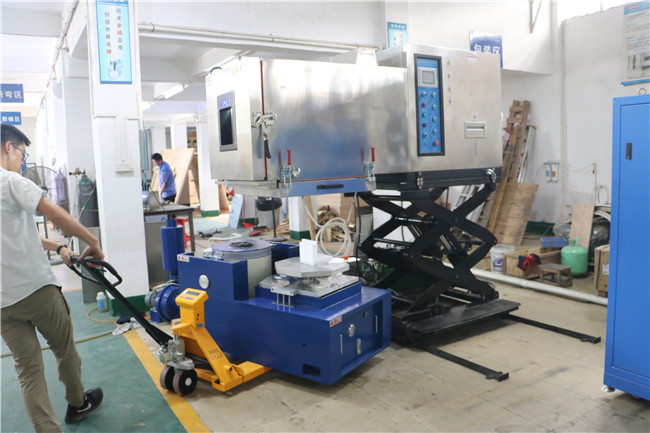

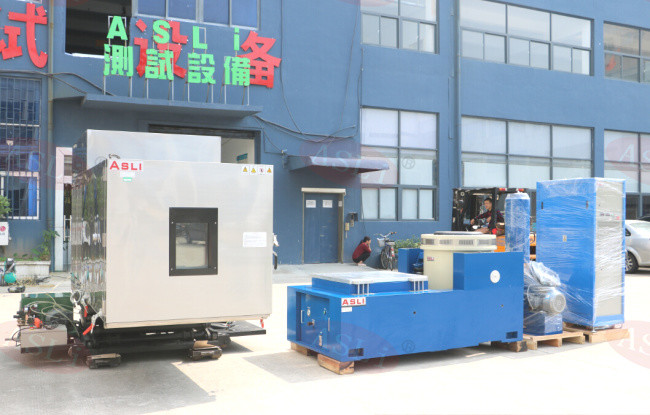

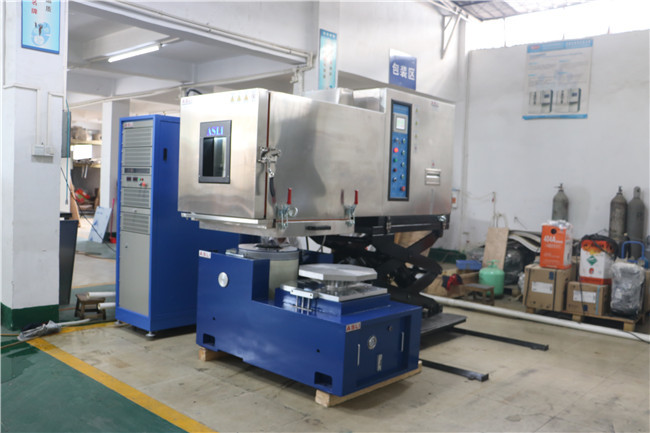

Máquina de ensaio de vibração de temperatura e umidade de grande força de 3 eixos- Câmara do Ambiente
|
||
|
Modelo
|
THV-408 ((A~F)
|
THV-1000 ((A~F)
|
THV-1500 ((A~F)
|
|
Dimensão interna WxHxD(mm)
|
600x850x800
|
1000x1000x1000
|
1500x1500x1500
|
|
Dimensão externa WxHxD (mm)
|
850x1950x2100
|
1300x2200x2400
|
1800x2400x3000
|
|
Intervalo de temperatura
|
Temperatura baixa: (A:25oC; B:0oC; C:-20oC; D: -40oC; E: -60oC; F:-70oC)
Temperatura elevada:100oC (~150oC)
|
||
|
Intervalo de umidade
|
20%~98%R.H. ((10%-98%R.H. / 5%-98%R.H. é uma condição especial opcional, precisa desumidificador)
|
||
|
Controle Precisão da temperatura e da umidade
|
±0,5oC; ±2,5% R.H.
|
||
|
Velocidade de subida / queda da temperatura
|
Aumento da temperatura, aproximadamente, de 0,1 a 3,0 oC/min;
diminuição da temperatura de aproximadamente 0,1 a 1,2 oC/min; (Velocidade de queda Min.1.5oC/min é facultativo) |
||
|
Dispositivos de protecção
|
Comutador sem fusível, comutador de protecção contra sobrecarga do compressor, comutador de protecção do líquido de arrefecimento de alta e baixa tensão, comutador de protecção contra a sobre-umidade e a sobre-temperatura, fusíveis, sistema de aviso de falha,Proteção de alerta de curto prazo de armazenamento de água
|
||
|

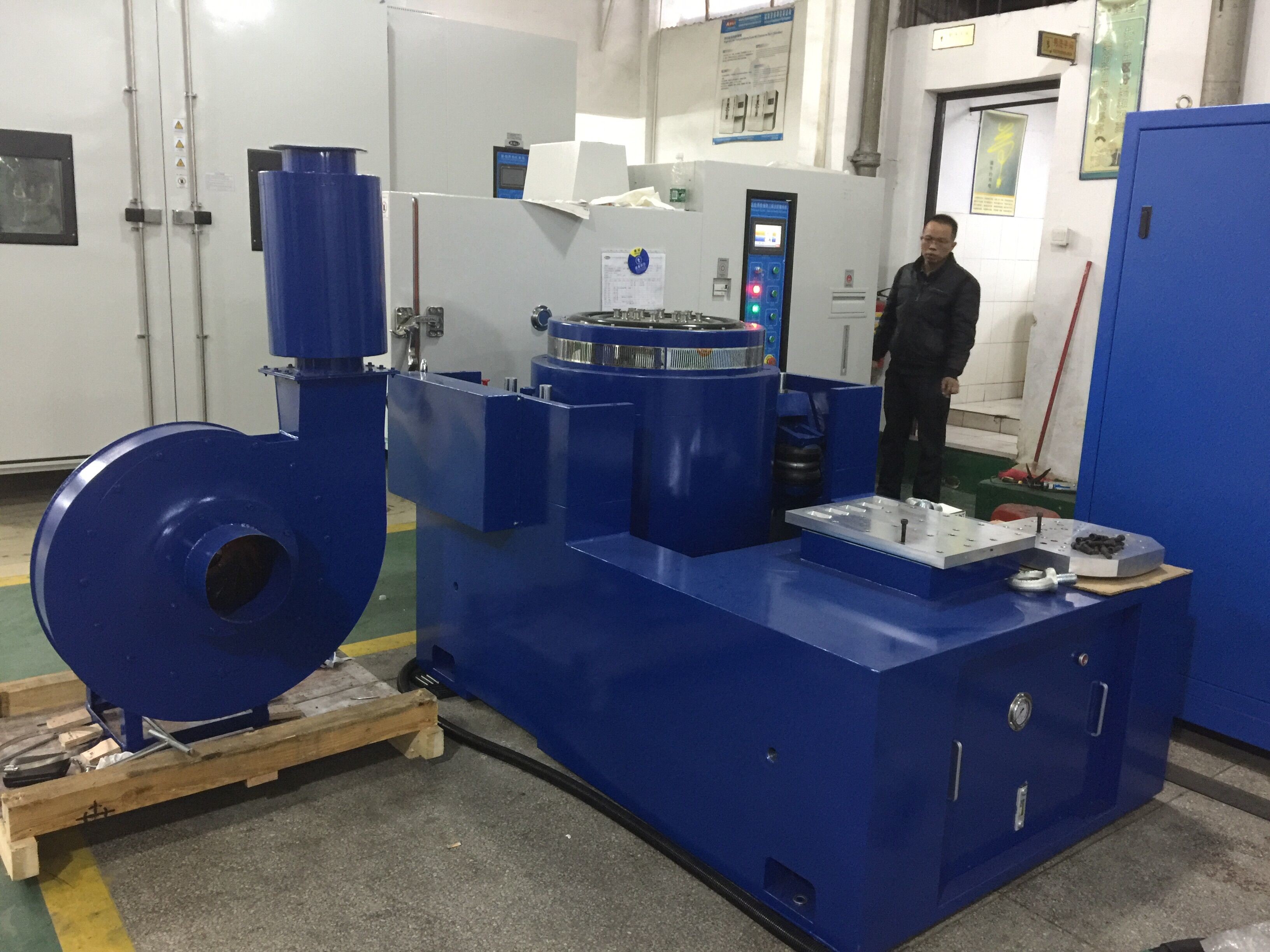

Equipamento de ensaio de vibração
|
Escolha banco de teste de vibração adequado de acordo com a condição de teste do cliente, os parâmetros técnicos, por favor, tomar os parâmetros do Tester de vibração de tipo eletrodinâmica neste catálogo para referência
|
||
|
Modelo
|
ES-3
|
ES-3a
|
ES-6
|
ES-6a
|
ES-10
|
ES-20
|
ES-30
|
ES-40
|
ES-50
|
|
Força senoidal nominal (N)
|
3000
|
3000
|
6000
|
6000
|
10000
|
20000
|
30000
|
40000
|
50000
|
|
Classificado como aleatório
|
3000
|
3000
|
6000
|
6000
|
10000
|
20000
|
30000
|
40000
|
50000
|
|
Força (N)
|
3-3500
|
3-3500
|
3-3500
|
3-3500
|
3-3000
|
3-3000
|
3-2800
|
3-2800
|
3-2700
|
|
Faixa de frequência (Hz)
|
1000
|
400
|
1000
|
1000
|
1000 |
1000
|
1000
|
1000
|
1000
|
|
Aceleração nominal (m/s2)
|
1.6
|
1.6
|
1.6
|
1.6
|
1.8
|
1.8
|
1.8
|
1.8
|
1.8
|
|
Velocidade nominal (m/s)
|
25
|
40
|
25
|
51
|
51
|
51
|
5l
|
51
|
51
|
|
Deslocamento nominal (p-p) mm
|
100
|
120
|
180
|
250
|
270
|
300
|
450
|
500
|
750
|
|
Carga máxima (kg)
|
3.5
|
9
|
6.5
|
12
|
14
|
30
|
40
|
50
|
50
|
|
bobina móvel (Kg)
|
Φ150
|
Φ230
|
Φ230
|
Φ230
|
Φ240
|
Φ320
|
Φ450
|
Φ450
|
Φ450
|
