Abanador vertical e horizontal da vibração para interruptores automotivos
Product Details
| Força de vibração: | 3KN | direcção da vibração: | Vertical e horizontal |
|---|---|---|---|
| Aplicação: | interruptores automotivos | Utilização: | teste de vibração de alta frequência |
| padrão de ensaio: | MIL STD 810G | Potência: | AC380V |
| Destacar |
Abanador da vibração de AC380V,Abanador da vibração de mil. STD 810G,Automotivo comuta o abanador eletrodinâmico |
||
Product Description
Equipamento de ensaio de vibração ES-6.pdf

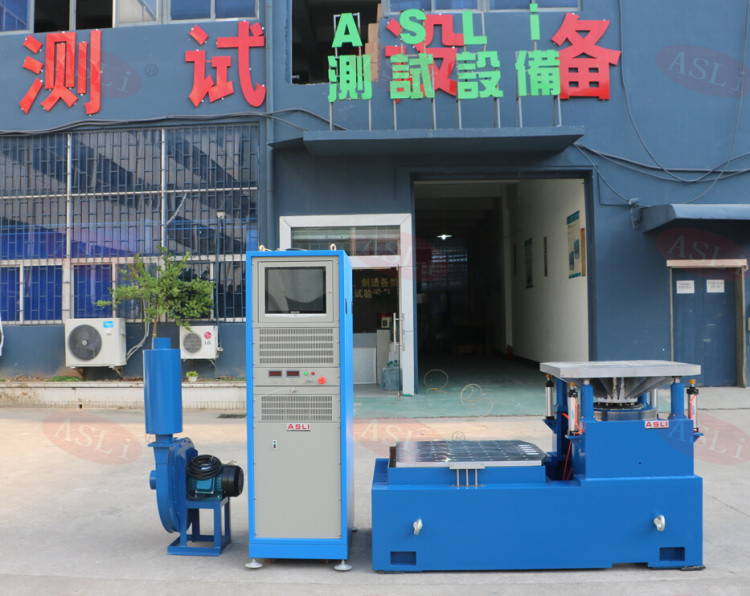

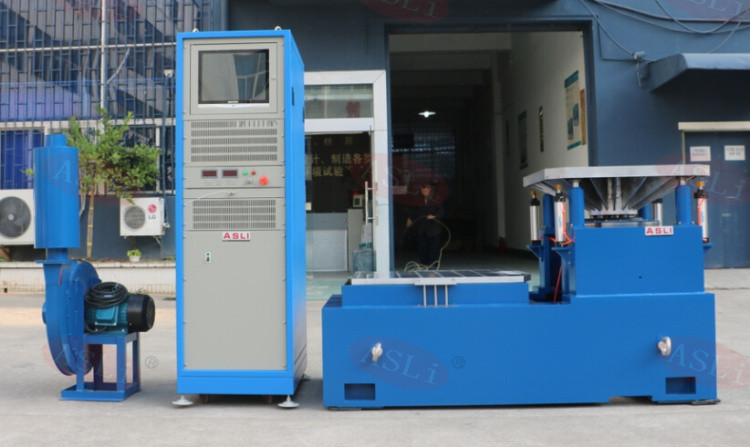

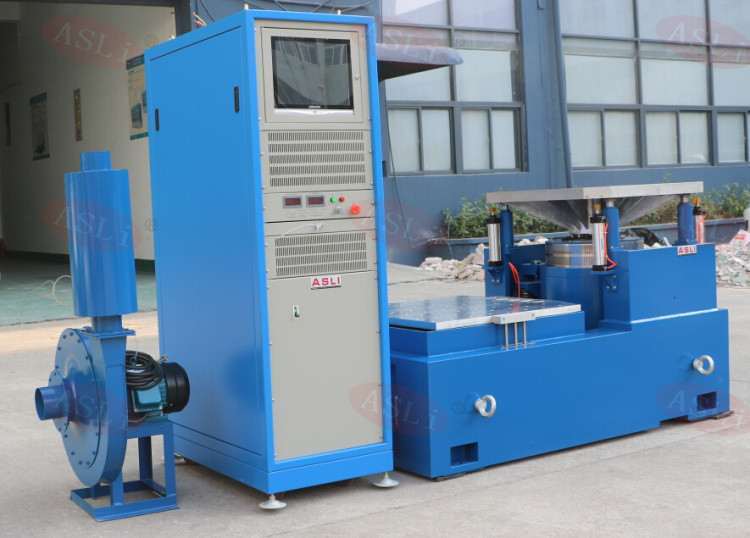

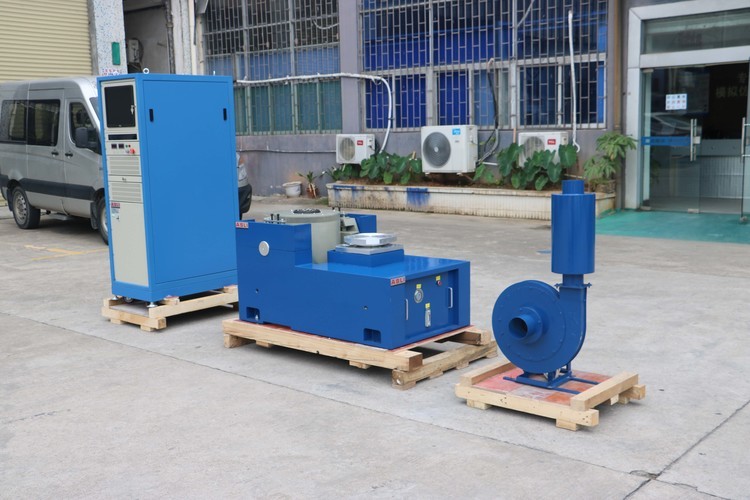

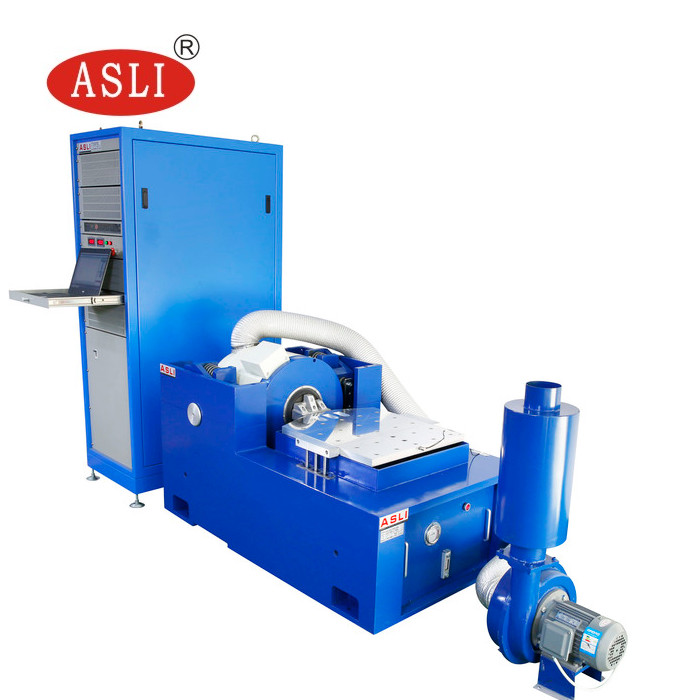

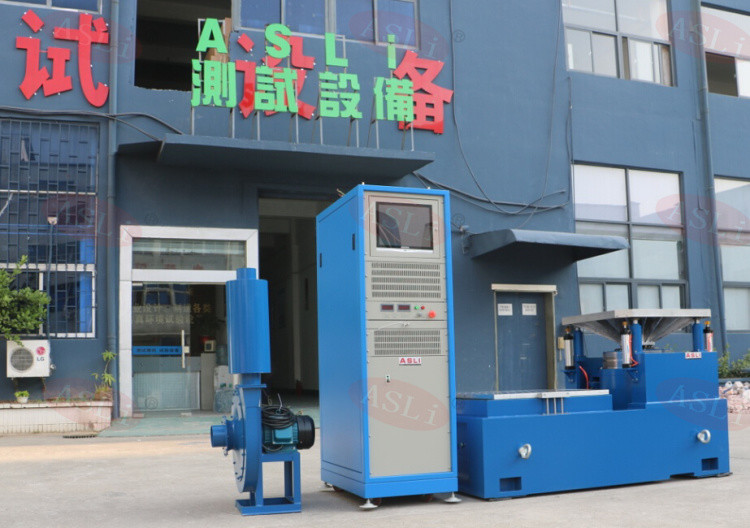

Mecânica de vibração vertical e horizontal para interruptores automotivos
A máquina de ensaio de vibração de alta frequência é utilizada principalmente para o ambiente de ensaio de vibração e choque do produto, o ensaio de triagem de esforço ambiental, o ensaio de fiabilidade,Os testes podem ser necessários para a indústria aeroespacial, comunicações, eletrónica, eléctrica, comunicações, electrodomésticos e outras áreas dos produtos.É uma plataforma de teste que atende a todos os tipos de especificações de teste e pode ser executada, incluindo IEC, MIL-STD, JIS, ASTM e outras especificações.
Máquina de vibração de alta frequência Parâmetro:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal (m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Características do produto
* Sistema de suspensão flexível e guia em linha reta, forte capacidade de suporte, bom desempenho de orientação e elevada estabilidade.
* A rigidez estática do airbag de carga central é grande, a rigidez dinâmica é pequena, a capacidade de suporte é forte e o desempenho dinâmico é excelente.
* Diagnóstico e protecção da cadeia de autoexame rápidos, segurança e fiabilidade elevadas;
* O dispositivo de isolamento e amortecimento do airbag faz com que o vibrador não precise de uma fundação especial, reproduz perfeitamente a onda de vibração e reduz a transmissão da vibração.
* Proporcionar uma utilização diferente das plataformas de expansão horizontais e verticais;
* Pode ser utilizado com todos os tipos de controladores de vibração e a operação é simples.
Características do suporte horizontal:
Dentro de um banco de carga pequeno para realizar uma maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e desempenho de todo banco de máquina.
O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
Qualquer dúvida ou necessidade sobre o Shaker de Vibração Vertical e Horizontal para Interruptores Automóveis, por favor, não hesite em enviar sua consulta.
