Sistema de ensaio de vibração mecânica ES-10.pdf

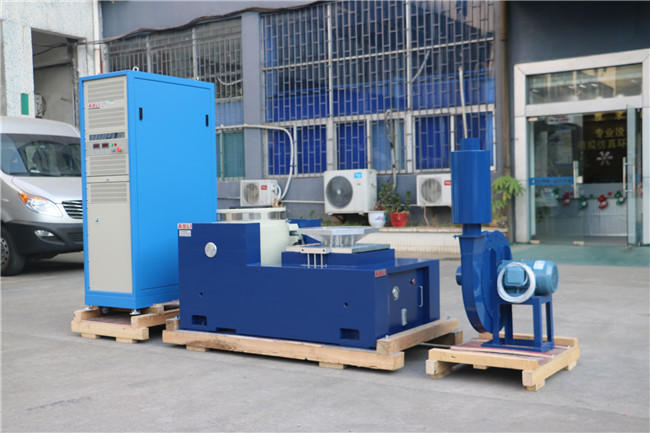

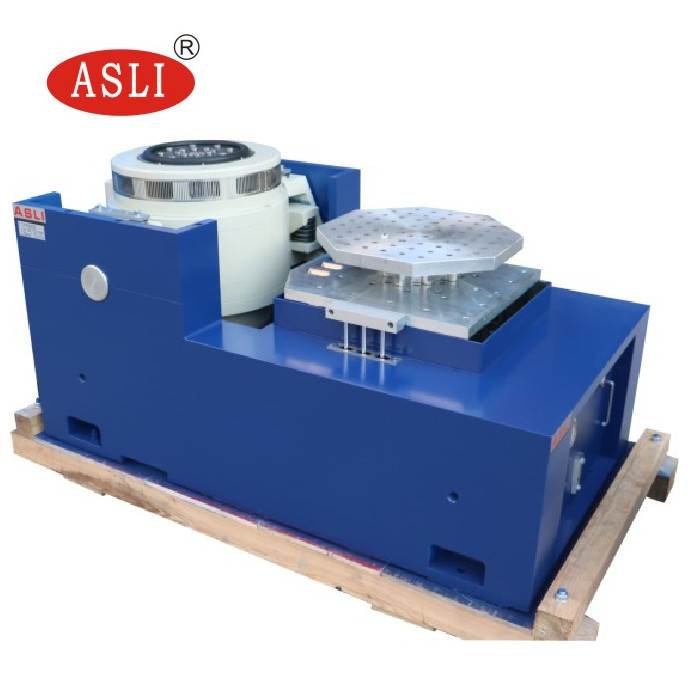

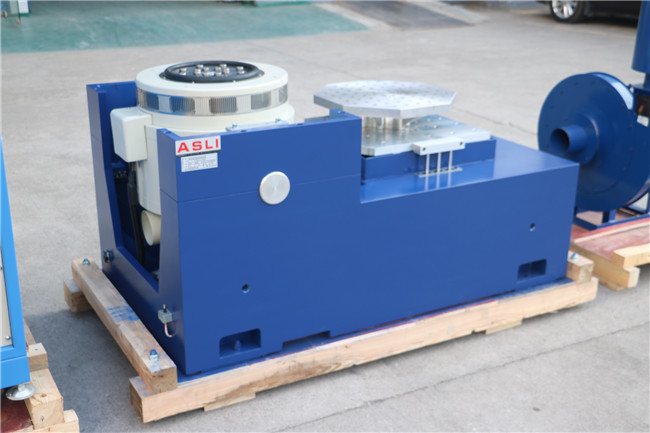

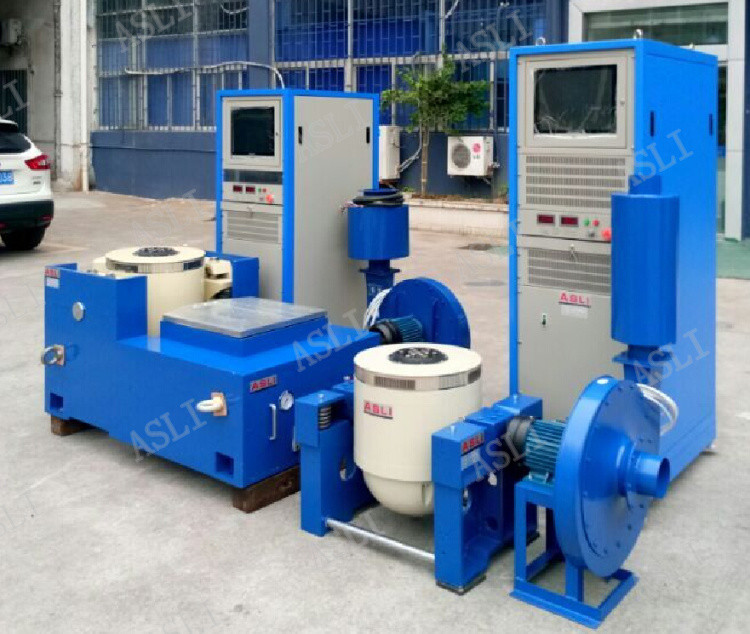

Sistema de ensaio de vibração eletromagnética de alta frequência para investigação e desenvolvimento
Produção independente de investigação e desenvolvimento na mesma indústria para o alto desempenho excelente qualidade, manutenção e suporte técnico.
Parâmetros técnicos:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
Regulação multi-modo
Sine, aleatório, busca e residência de ressonância, modos típicos de impacto e simulação de estrada.
Capacidade de transporte de forças
O airbag de carga central tem grande rigidez estática, pequena rigidez dinâmica, grande capacidade de carga e bom efeito quando as amplitudes mudam.
Controle de interferências
Dupla fuga de fluxo de design magnético e o campo magnético é uniformemente resolvido para forte campo eletromagnético interferência circuito de controle
Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
Parâmetros técnicos do expansor vertical:
| Modelo | Peso (kg) | Frequência máxima (Hz) | Tamanho do banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Qualquer dúvida ou necessidade sobre o Sistema de Teste de Vibração de Alta Frequência Eletromagnética para Pesquisa e Desenvolvimento, sinta-se à vontade para entrar em contato conosco.
