Testes de vibração de alta frequência ES-30.pdf

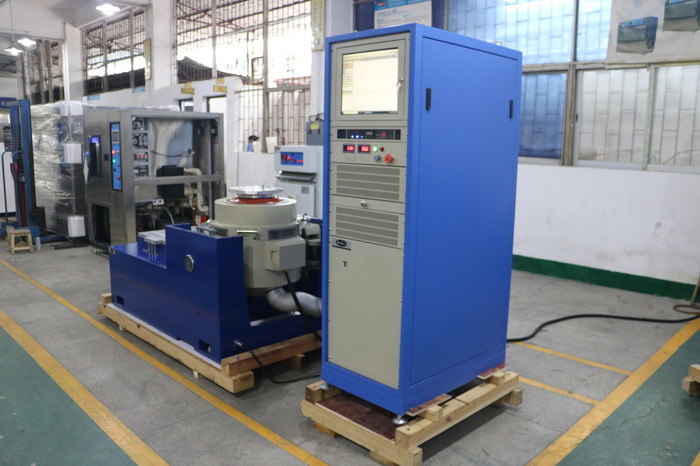

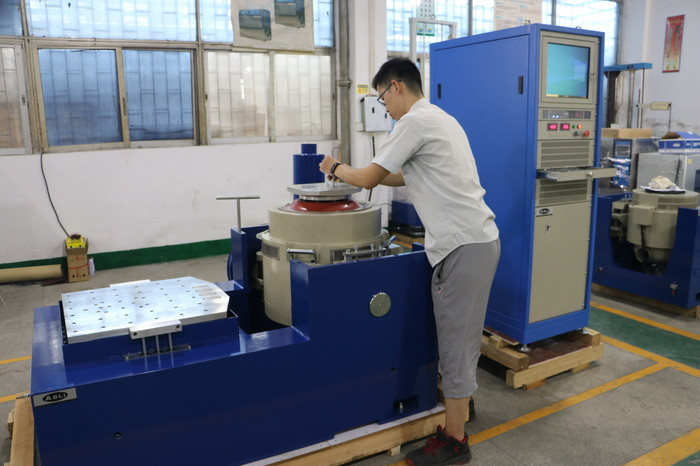

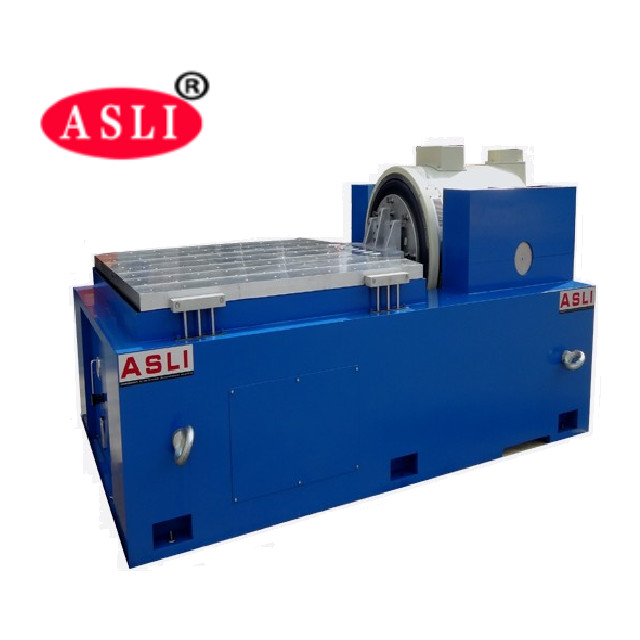

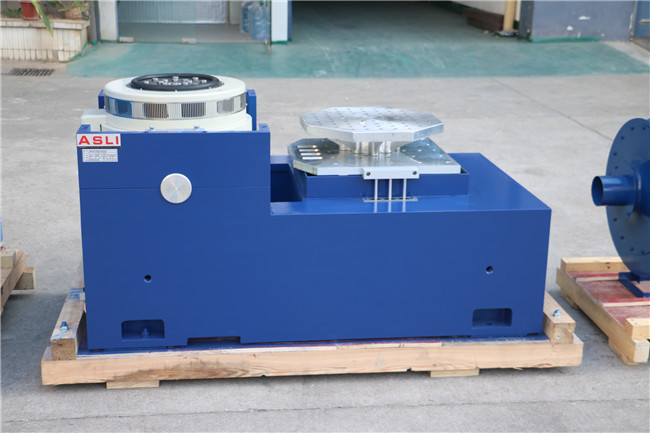

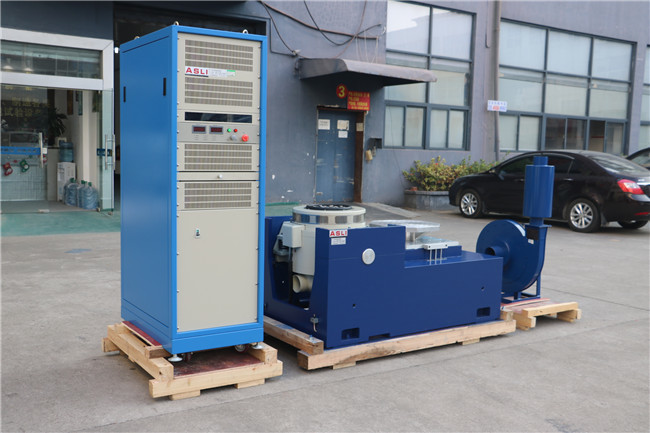

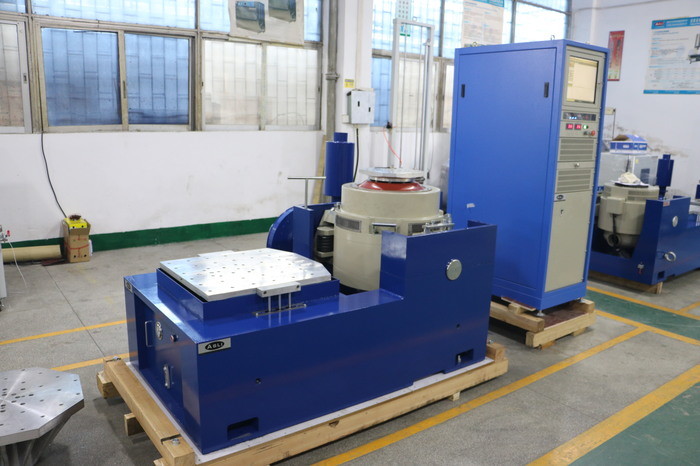

DO-160 Equipamento de ensaio de laboratório de simulação de vibrações de transporte
Princípio de funcionamento do agitador de vibração
O princípio de funcionamento do testador de vibrações é semelhante a um alto-falante, em que oO condutor é movido pela ação da força eletromagnética no campo magnético.A parte em movimento é gerada pelo equilíbrio entre a corrente motriz e o fluxo magnético.Controlar a corrente motriz, pode-se controlar o gerador de vibração.
O nível máximo de aceleração do excitador de vibração eletromagnética é determinado pelo nível máximoNa baixa frequência, o deslocamento da parte em movimento é restrito de modo a que oA frequência de ressonância do elemento em movimento é definida mais altado que o limite superior da faixa de frequências.
O desempenho do gerador de vibração pode ser refletido pelo gráfico que exibe o máximoA utilização de um gráfico log-log, a restrição do deslocamentopodem ser expressas por uma linha reta com inclinação de 6 dB/oitava.
| Shaker | |
| Força senoidal (pico) | 30 kN |
| Força de choque (pico) | 60 kN |
| Faixa de frequências | 5~2800Hz |
| Deslocamento (contínuo) | 100 mm |
| Velocidade máxima | 10,8 m/s |
| Max. Aceleração | 100 g |
| Diâmetro da armadura | 445 mm |
| Frequência de ressonância de primeira ordem | 2,400 Hz |
| Momento excêntrico admissível | > 500 Nxm |
| Peso da armadura | 40 kg |
| Dimensão do parafuso HE/ST | M10 (metrica) |
| Frequência de isolamento das vibrações axiais | 3 Hz |
| Carga útil máxima. | 500 kg |
| Fuga de fluxo magnético | ≤ 1 mT |
| Dimensões (L×W×H, desembaladas) | 1,330x860x1,250 mm |
| Peso (desembalados) | 2,500 kg |
| Instalação | Tapete de borracha (necessários parabraços de fixação) |
agitação de alta frequência Características:
1Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
2. Airbag centro de carga com alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito em variação de amplitude.
3Alta eficiência de comutação de potência de classe D, corrente de pico de 3 sigma, baixo consumo de energia e distorção harmônica mínima.
4Autodiagnóstico rápido com bloqueio de segurança, alta fiabilidade.
5. airbag dispositivo de isolamento de choque para plataforma de vibração sem a necessidade de fundação adicional, reprodução perfeita da onda de vibração e redução da transmissão de vibração.
6Plataformas de expansão horizontais e verticais para diferentes aplicações.
7Operação simples do controlador.
A fórmula geral para o cálculo do vetor de força dos sistemas de vibração:
Força ((N) = Massa ((kg) x Aceleração ((m/s2 ou g) x1.3 Fator de segurançaF=MA*1.3
Massa = Armadura do agitado + dispositivo em ensaio + fixação (mesa vertical/mesa de deslizamento com barra de manobra)
se precisar de mais informações sobreDO-160 Equipamento de ensaio de laboratório de simulação de vibrações de transporte, não hesite em enviar sua consulta.
