Quais são os diferentes tipos de ensaios de vibração?
As funções de ensaio típicas incluem vibrações de alta força (aleatórias e senoidas), vibrações de choque e ensaios modais de base fixa e livre.
Baixe o documento para armazenamento -- clique aqui ----→Equipamento de ensaio de vibração ES-20.pdf
Embalagem universal Teste de vibração de transporte de embalagem simulada para teste de vibração aleatório
Requisitos de ensaio:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
Teste de vibração eletromagnética de alta frequência, completamente de acordo com o ensaio de projeto padrão relacionado com a bateria, simulação, sob a certa condição do ensaio de vibração da bateria,A bateria ou o conjunto de baterias está fixado na mesa de vibração, de acordo com a frequência prescrita, a aceleração e o modo de deslocamento ao longo da bateria, a vibração da amostra de três direcções mutuamente perpendiculares da bateria medida não deve vazar,Não percas a coragem.Não está quebrado, não há fogo nem explosão.
Teste de vibração de transporteParâmetros técnicos:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Composição da máquina de ensaio de vibração:
Banco de ensaio de vibrações, amplificador de potência, ventilador de arrefecimento, mesa deslizante, expansor vertical
Características do suporte horizontal:
Dentro de um banco de carga pequeno para realizar uma maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e desempenho de todo banco de máquina.
O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
Características verticais do banco alargado:
VT verticais de banco estendido e pinças especificadas, com precisão calculada, design elaborado, para garantir que o cliente adquiriu o melhor desempenho de acordo com perfeito
Características:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, elevando a capacidade de rolamento da mesa de vibração, melhorar o desempenho de baixa frequência.

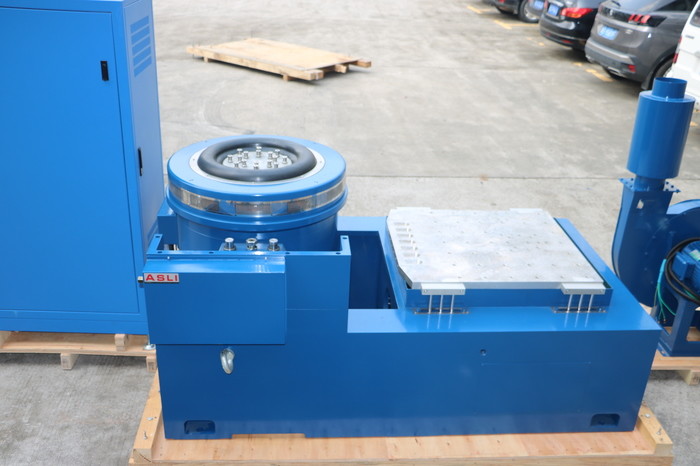

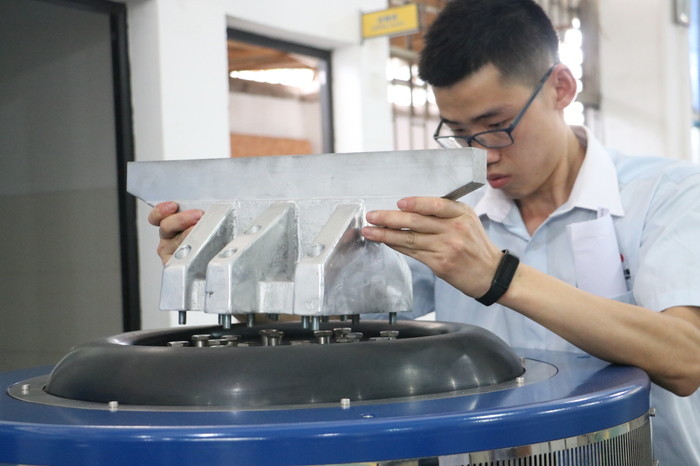

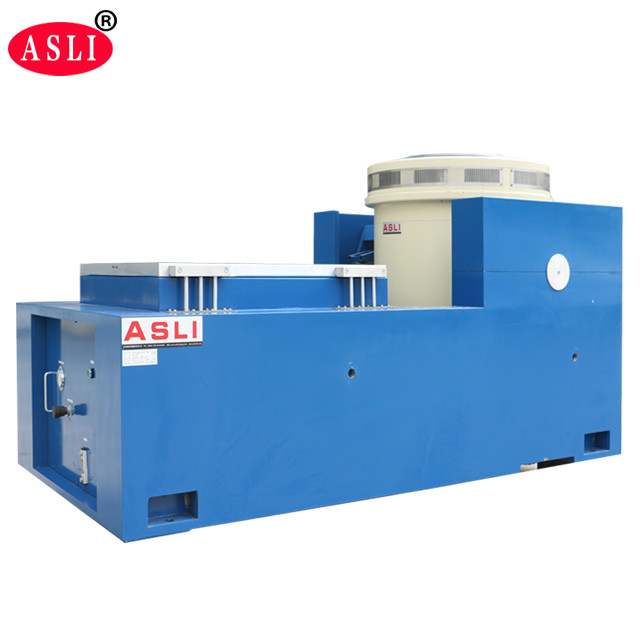

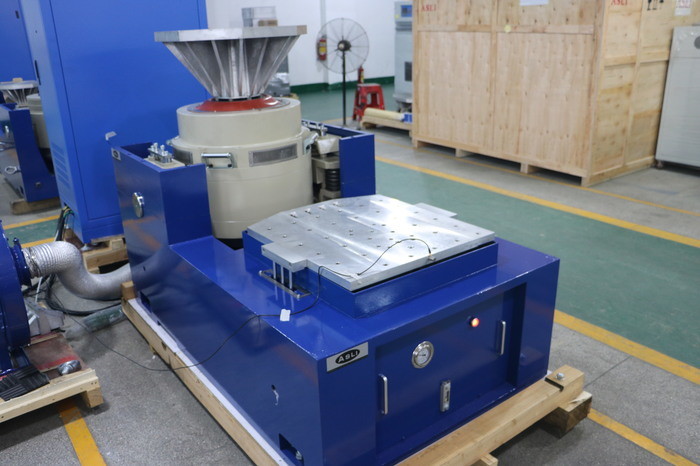

Imagens para referência:
Se precisar de mais informações sobre o Teste de Vibração de Transportes de Embalagem Universal Simulado Cartão para Teste de Vibração Aleatória, por favor, não hesite em enviar sua inquirição.
