O que é aceleração de teste de vibração?
Usando a aceleração do teste de vibração, um produto pode ser testado por anos de serviço em uma fração do tempo.A aceleração do ensaio pode ser efectuada de uma das várias formas.
Baixe o documento para armazenamento -- clique aqui ----→Testes de vibração de alta frequência ES-30.pdf
Tabela de ensaio de vibração de alta frequência electrodinâmica do eixo XYZ de alta aceleração de laboratório
O sistema de ensaio de vibração é utilizado principalmente para o ensaio de ambiente de vibração e choque de produtos, teste de triagem de esforço ambiental, teste de confiabilidade.
Teste de vibração eletromagnética completamente de acordo com o ensaio, simulação e design padrão relacionados com a bateria, sob a determinada condição do ensaio de vibração da bateria,A bateria ou o conjunto de baterias está fixado na mesa de vibração, de acordo com a frequência prescrita, a aceleração e o modo de deslocamento ao longo da bateria, a vibração da amostra de três direcções mutuamente perpendiculares da bateria medida não deve vazar,Não percas a coragem.Não está quebrado, não há fogo nem explosão.
Os testes de vibração do âmbito de aplicação são extremamente amplos, desde placas de circuito, baterias, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos e outros produtos industriais.
| Shaker | |
| Força senoidal (pico) | 30 kN |
| Força de choque (pico) | 60 kN |
| Faixa de frequências | 3~2800Hz |
| Deslocamento (contínuo) | 100 mm |
| Velocidade máxima | 10,8 m/s |
| Max. Aceleração | 100 g |
| Diâmetro da armadura | 445 mm |
| Frequência de ressonância de primeira ordem | 2,400 Hz |
| Momento excêntrico admissível | > 500 Nxm |
| Peso da armadura | 40 kg |
| Dimensão do parafuso HE/ST | M10 (metrica) |
| Frequência de isolamento das vibrações axiais | 3 Hz |
| Carga útil máxima. | 500 kg |
| Fuga de fluxo magnético | ≤ 1 mT |
| Dimensões (L×W×H, desembaladas) | 1,330x860x1,250 mm |
| Peso (desembalados) | 2,500 kg |
| Instalação |
Tapete de borracha (necessários parabraços de fixação) |
O sistema de ensaio de vibração é utilizado principalmente para o ensaio de ambiente de vibração e choque de produtos, teste de triagem de esforço ambiental, teste de confiabilidade.
Teste de vibração eletromagnética completamente de acordo com o ensaio, simulação e design padrão relacionados com a bateria, sob a determinada condição do ensaio de vibração da bateria,A bateria ou o conjunto de baterias está fixado na mesa de vibração, de acordo com a frequência prescrita, a aceleração e o modo de deslocamento ao longo da bateria, a vibração da amostra de três direcções mutuamente perpendiculares da bateria medida não deve vazar,Não percas a coragem.Não está quebrado, não há fogo nem explosão.
Os testes de vibração do âmbito de aplicação são extremamente amplos, desde placas de circuito, baterias, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos e outros produtos industriais.
Norma de ensaio:
GB/T 31486-2015
UL 1642:2012 < Norma para baterias de lítio >
UL 2054: 2012 < Baterias para uso doméstico e comercial>
UN38.3 ((2012)
IEC 62133-2:2017 < Requisitos de segurança para células secundárias selladas portáteis e para baterias fabricadas a partir delas, para utilização em aplicações portáteis - Parte 2: Sistemas de lítio >
IEC 62281: 2004
IEC 60086: 2007
Características:
Trabalho ultra silencioso; A base da máquina utiliza o material de alta qualidade, instala convenientemente, a operação é suave, não precisa instalar oo controlo de digitalização do circuito de comando e a frequência de exibição, o PID ajusta a função, faz com que o trabalho do equipamento seja mais estável e confiável, varre a frequência e a forma de operação de frequência fixa,Adapta-se ao pedido de teste de profissão diferente para resolver a interferência do campo eletromagnético forte para o circuito de controle, e aumentar o tempo de trabalho definido, de modo que o produto de ensaio atinja o tempo de ensaio exacto.

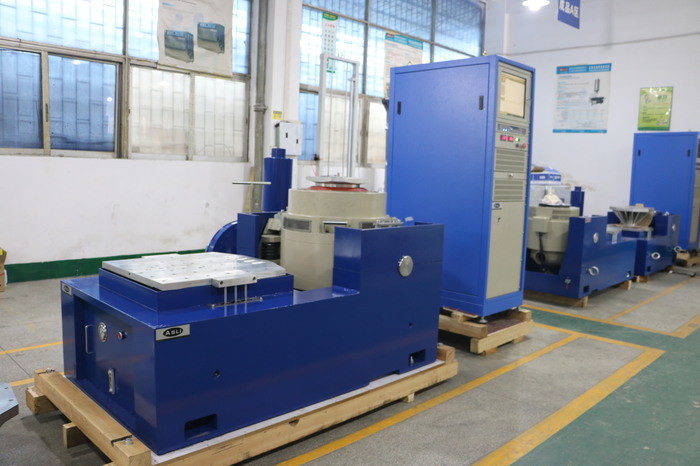

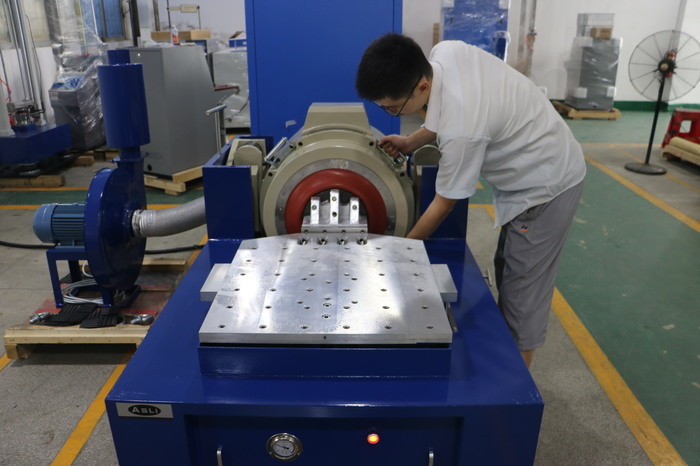

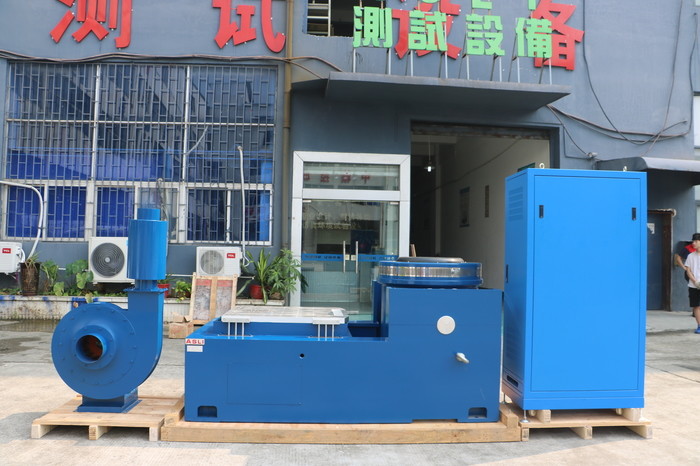

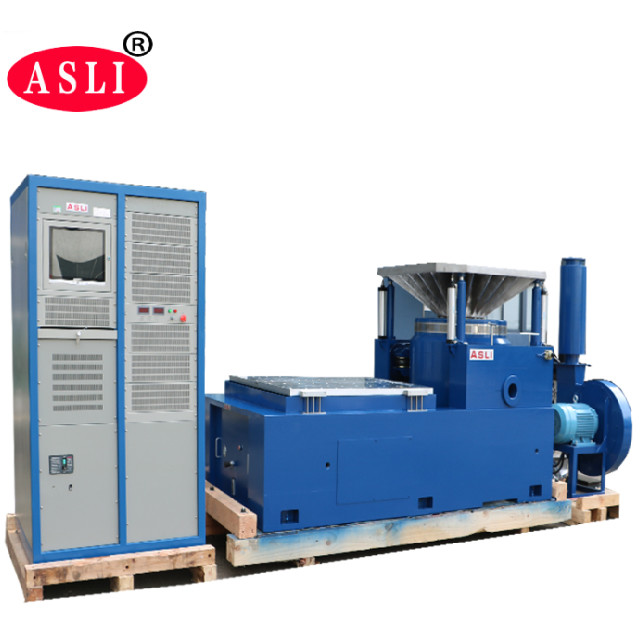

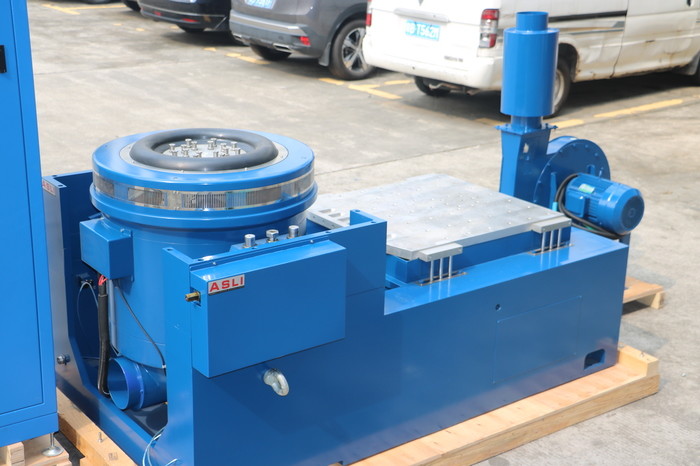

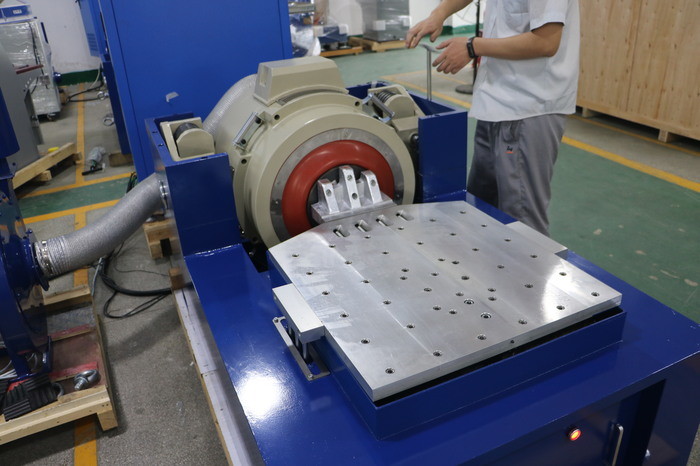

Imagens para referência:
Qualquer dúvida ou necessidade sobreLaboratório de alta aceleração XYZ eixo eletrodinâmica alta freqüência vibração mesa de teste, por favor, não hesite em enviar sua consulta.
