máquina de ensaio de temperatura de vibração THV-Volume.pdf
ISTA / ASTM Aquecedor eletrodinâmico de vibração de alta frequência de boa qualidade
Estás a trabalhar no teu teste de pacote que...
Autenticar a adequação à utilização final
Ajudar a resolver problemas com as embalagens actuais
Identificar as potenciais economias de custos nas embalagens
Fornecer um meio técnico de comparação das opções de pacotes
Determinar ou verificar se os requisitos de uma especificação, regulamento ou contrato são cumpridos
Fornecer dados normalizados para a garantia da qualidade
Fornecer provas de responsabilidade pelo produto, patentes ou alegações de produto
Prever o desempenho de um pacote durante a distribuição e utilização pelos seus clientes
Para o sistema de teste de vibração, por favor prepare-se para abaixo e enviar o seu inquérito, vamos ajudar a recomendar o modelo adequado
Descrição do espécime
Massa de ensaio da amostra
Dimensões da amostra
Perfil de ensaio, se disponível
Aceleração máxima do ensaio
Ensaio na direção X, Y, Z ou apenas na direção Z
Especificação do modelo em exibição
| Especificação do sistema | |||
| Modelo do sistema: | ES- 60 | ||
| Faixa de frequência: | 3 ~ 2800 | ||
| Força nominal | Sinus N | 60000 | |
| N aleatório | 60000 | ||
| Choque N | 120000 | ||
| Máximo ac. | Sinus (m/s2) | 1000 | |
| Caso (m/s2 rms) | 1000 | ||
| Choque ((m/s2) | 2000 | ||
| Máximo Vel. | Sinus (m/s2) | 1.8 | |
| Choque ((m/s2) | 1.8 | ||
| Dispêndio máximo. | Viagem máxima mm (p-p) |
51 | |
| Empilhadeira móvel | 50 kg | ||
| Dimensão da bobina móvel | Diâmetro 450 mm | ||
| Carga máxima: | 750 kg | ||
Outras selecções disponíveis de agitadores de vibração
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemplo de vibração para ensaio aleatório
Características:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade da mesa de vibração, melhorar o desempenho de baixa frequência.
Parâmetros técnicos da tabela de vibrações horizontais (teste no eixo Z)
Parâmetros técnicos da tabela de vibrações verticais (exame no eixo X, Y):

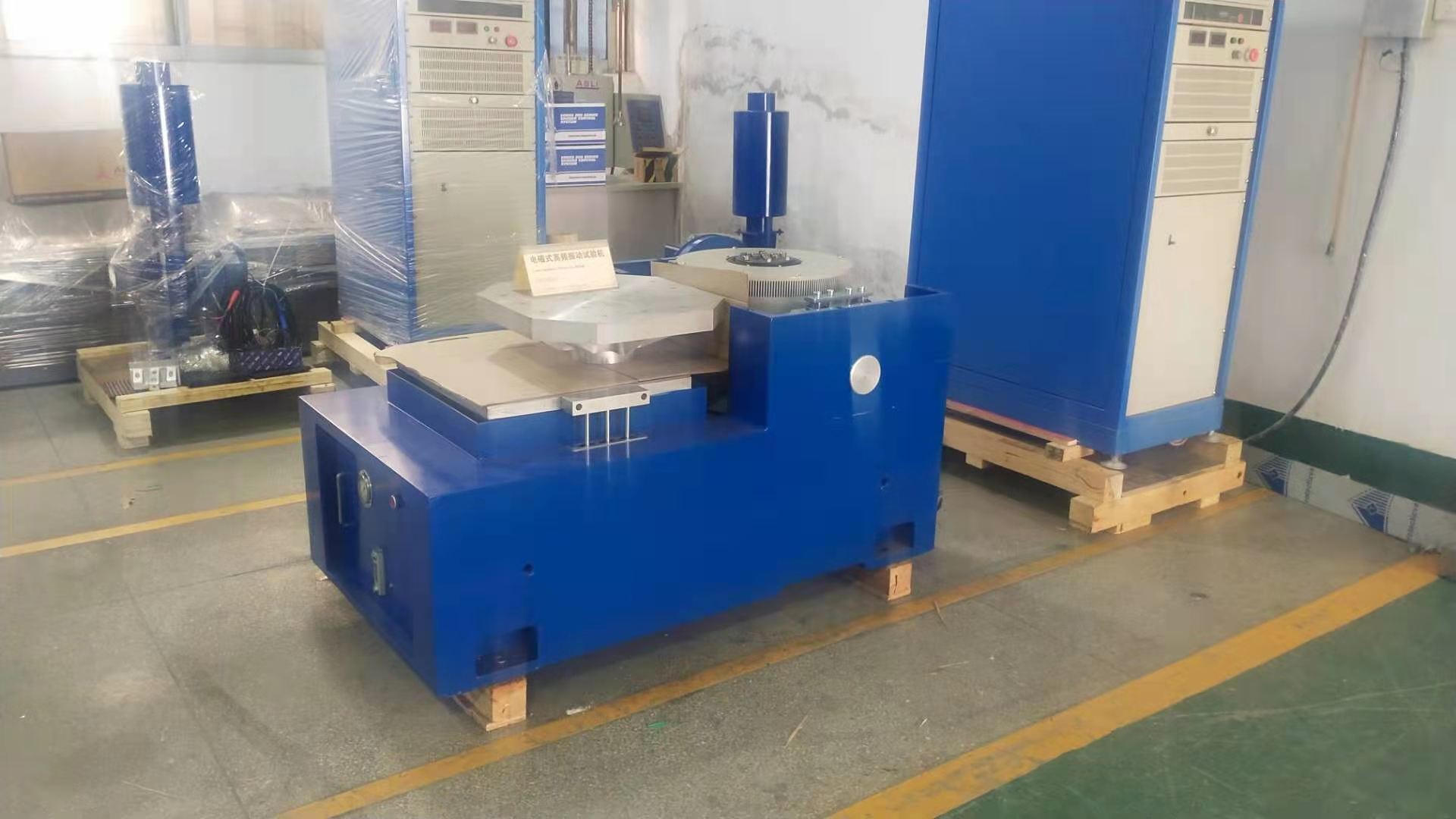

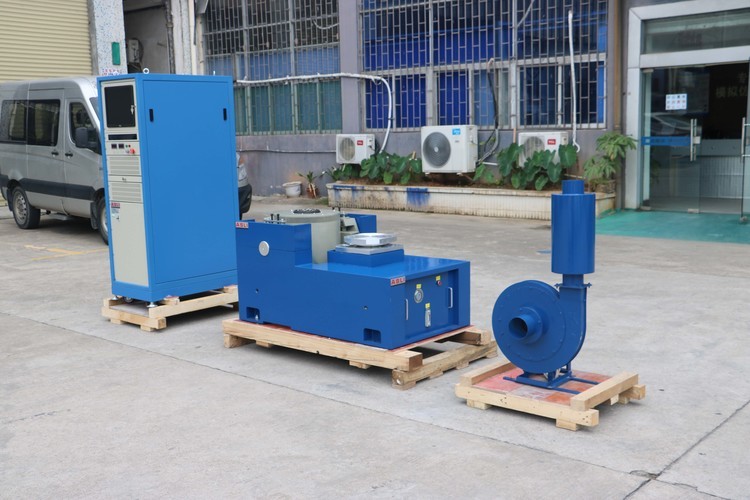

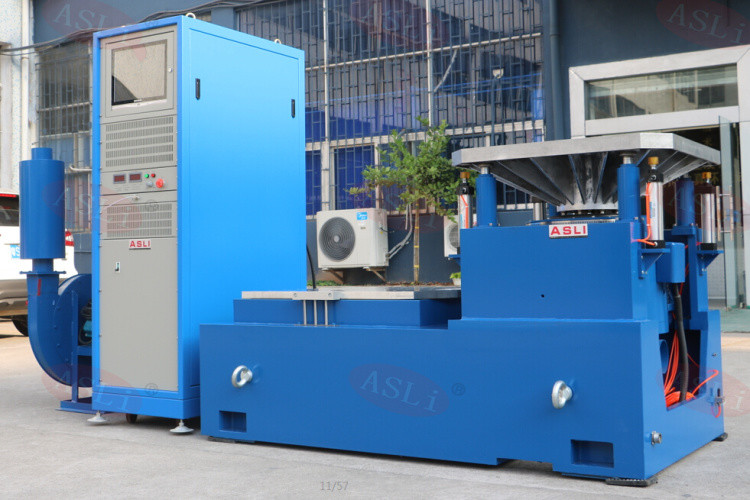

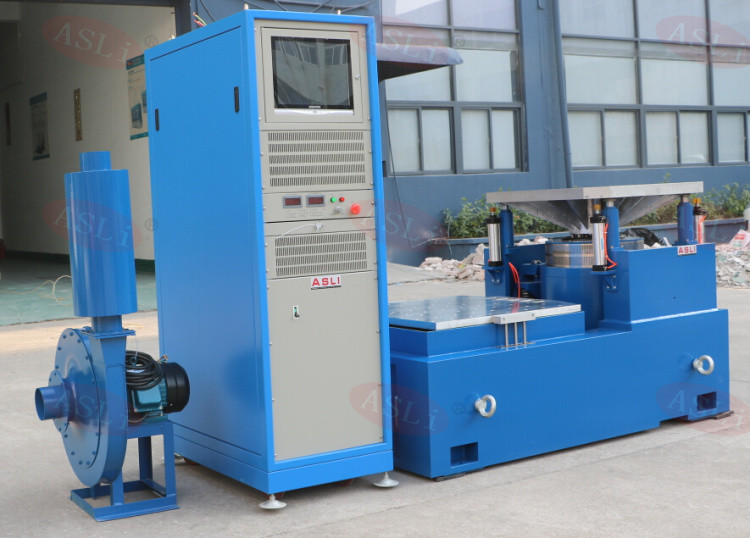

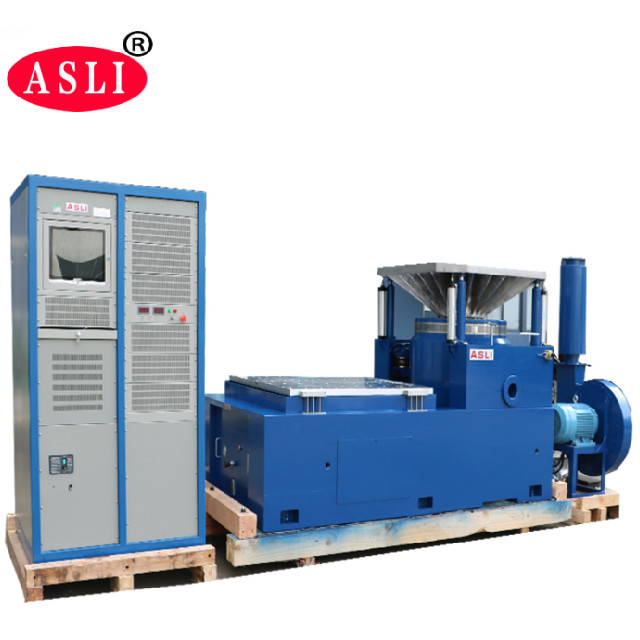

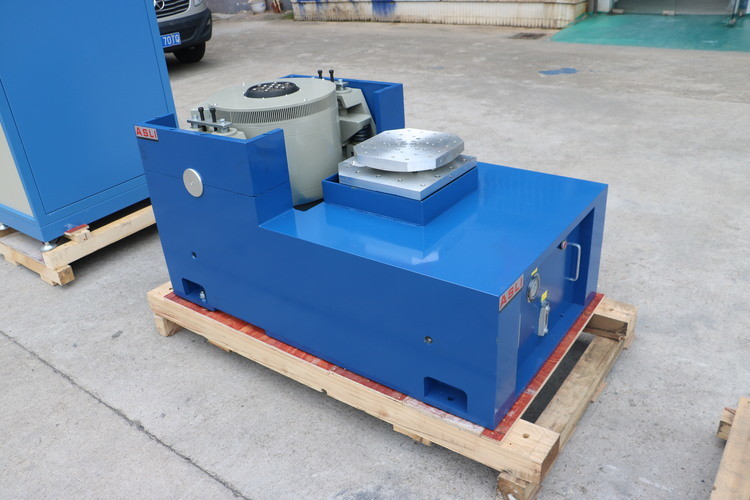

Fotos para referência:
Cliente Visita ASLi Empresa:
Se tiver dúvidas ou necessidades sobre o agitado de teste de vibração eletrodinâmica de alta frequência de boa qualidade ISTA / ASTM, não hesite em enviar sua consulta.
