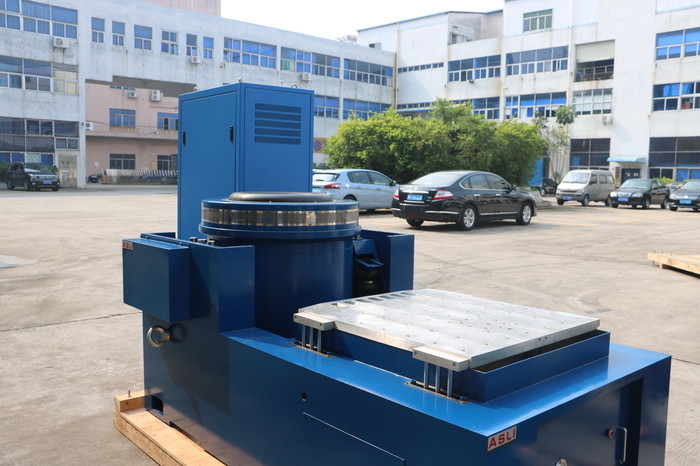

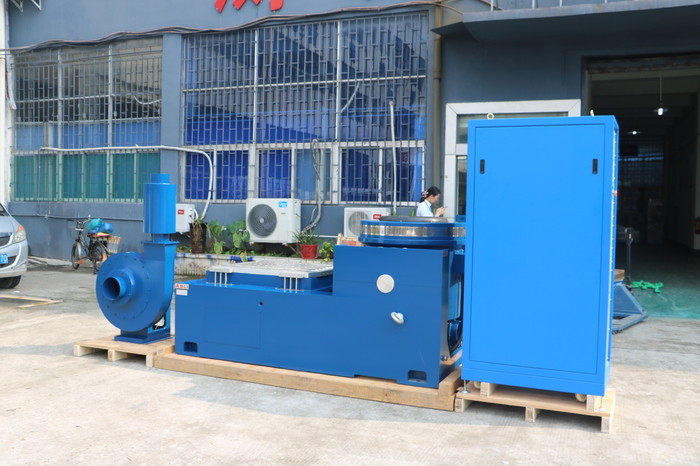

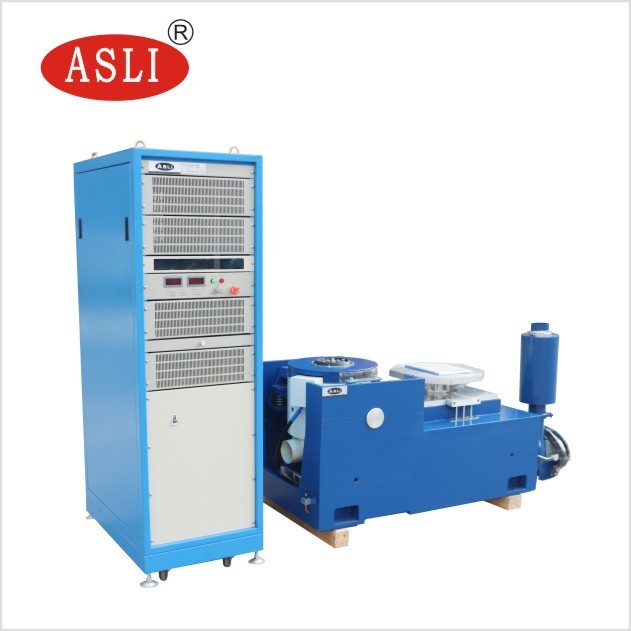

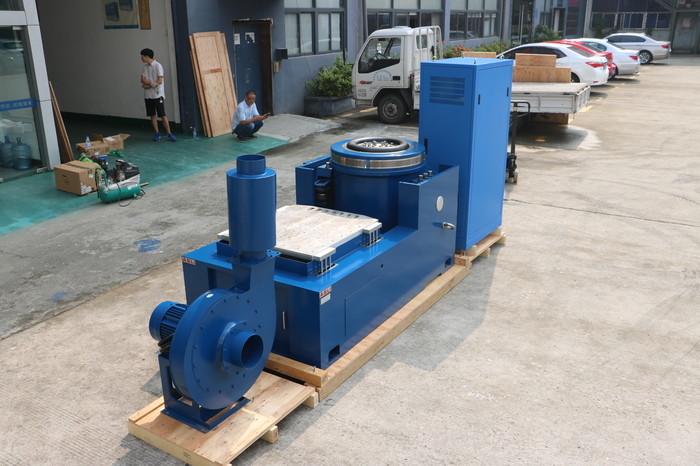

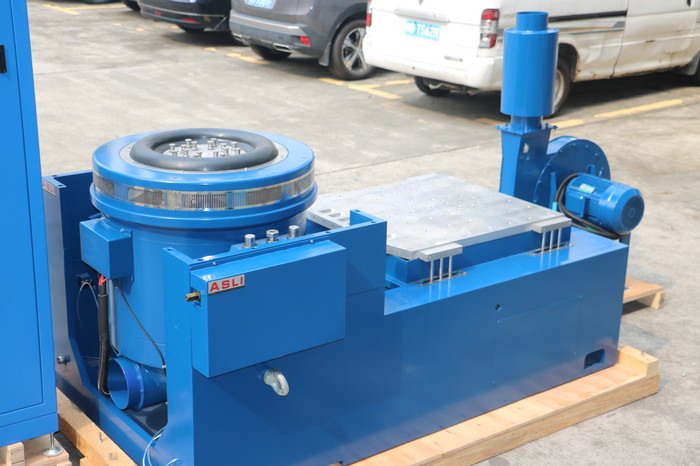

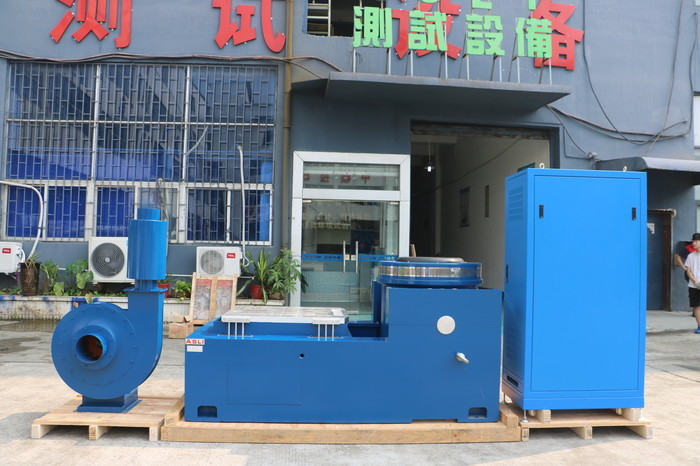

Máquina de testes padrão da vibração da bateria do teste Un38.3 para o teste de vibração sinusoidal

Descarregar ES-3A Vibration Tester PDF (folha de especificações)

Somos um fabricante de produtos da série Electrodynamic High Frequency Vibration Shaker.Círculos de acção do esqueleto auto-gerados, suporte aéreo, rolamentos e orientação linear, e isolamento do trunnion.Z Ensaios de vibração sinusoidal de três eixos e ensaios aleatórios de vibração de banda larga, bem como os testes de pulso clássicos (meia-sinus, trapezoidal, onda dentada) e os testes de espectro de resposta ao choque.

Esses produtos são amplamente utilizados em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, aparelhos elétricos, eletrodomésticos e outros campos.

1. Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2. Projeto de circuito bi-magnético com baixa fuga de fluxo magnético, estrutura compacta e racional.
3. Rocker rod roller bearings com orientação de rigidez do corpo composito reta e orientada para importação, proporcionando uma forte capacidade de carga excêntrica.
4. Fundamento de isolamento Trunnion dedicado ao isolamento de vibração, com instalação móvel conveniente.
5. O sistema de deslocamento de tecnologia avançada garante uma elevada fiabilidade do círculo dinâmico.
6. O novo projeto de dutos aumenta o efeito de arrefecimento.
7. A rigidez estática e a rigidez dinâmica do rolamento são otimizadas, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.

1. Força nominal:Força senoidal 3000N; força aleatória 3000N; força de choque 6000N
2. Faixa de frequência:3 Hz a 3500 Hz; Frequência fixa, varredura para frente e para trás, seno, aleatório, choque
3. Modo de frequência de varredura:Linear, logarítmico, varrer para frente e para trás, frequência fixa
4. Frequência de varredura:1 a 32767
5. Tempo de freqüência de varredura:Frequência fixa / 1 ‰ 3600 minutos; podem ser exibidas curvas de freqüência de varredura
6. Aceleração máxima:1000 m/s2 (sem carga)
7. Velocidade máxima:1.6 m/s
8. Max. Deslocamento:25 mm p-p (sem carga), pico duplo
9. Deslocamento de impacto:25 mm
10. Peso da bobina móvel:3.5 kg
11. Direcções de vibração:Vertical
12. Ondas de vibração:Sine, aleatório, choque
13. Diâmetro da bobina móvel:Φ150 mm
14. Dimensão do sistema de vibração:W750 × H599 × D680 mm
15. Peso do sistema de vibração:490 quilos.

1. A estrutura de circuito magnético duplo garante uma alta intensidade de campo magnético e reduz a fuga de fluxo.
2. A mola do tipo U, os rolos e o rolamento linear fornecem uma forte resistência à desviação da carga.
3. As molas de ar são utilizadas para isolamento de vibrações. O sistema de vibrações funciona de forma constante mesmo com carga pesada, sem necessidade de uma fundação especial.
4. Os dispositivos de protecção da rede eléctrica cobrem a sobrevoltagem, a sobrecarga, a sobrecorrência, a sobrevoltagem e o deslocamento excessivo do testador de vibrações.sub-voltagemA proteção da potência da unidade inclui limitação de corrente, arranque suave, sobre-temperatura, curto-circuito e proteção contra falhas do módulo.
5. Pode completar testes sinusoidais, aleatórios e de impacto ambiental.
6. Este sistema tem requisitos mínimos para a flutuação da tensão ¥ ≤ ± 10% é aceitável.
7. Este sistema tem requisitos mínimos para a resistência de aterragem, sendo aceitável uma resistência de aterragem de ≤4Ω.
8. Alta fiabilidade, especialmente adequada para funcionamento prolongado.

1. Dentro de um banco de carga pequeno, aceleração e frequência de trabalho mais elevados são realizados, melhorando a capacidade de carga e o desempenho de todo o banco de máquinas.
2. O banco horizontal e o banco de vibração são um tipo integrado, com uma estrutura perfeita e instalação e ajuste convenientes.
3. Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e resistência à carga de desvio.

VT vertical extensão-banco e especificação pinças são calculados com precisão e elaborado projetado para garantir que o cliente adquire o melhor desempenho, com uma estrutura perfeita, material de alta qualidade,e excelente trabalho.

Se tiver quaisquer dúvidas sobre a máquina de teste de vibração da bateria padrão de teste UN38.3 para teste de vibração sinusoidal, sinta-se à vontade para entrar em contato conosco.
