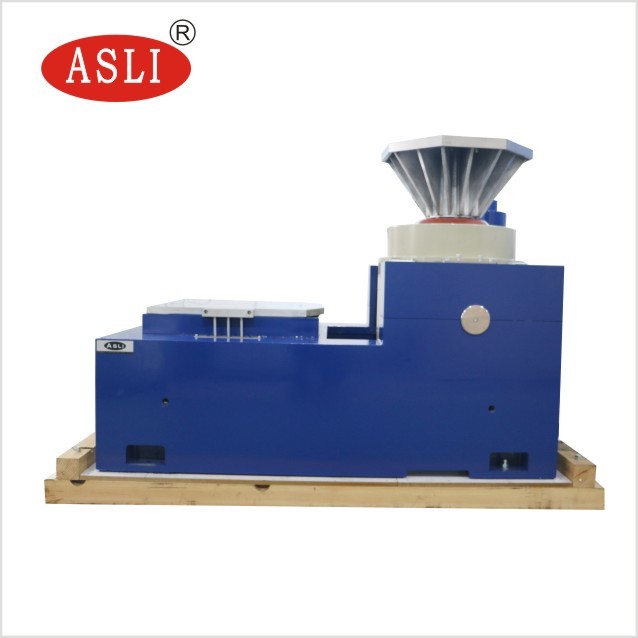

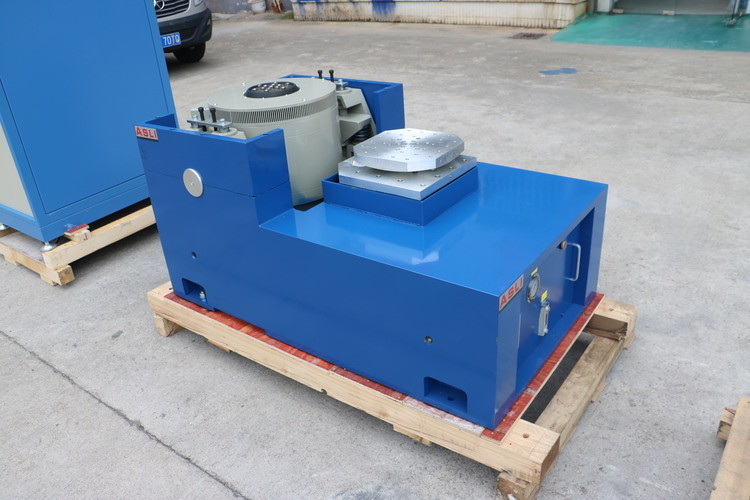

Reunião eletrodinâmica vertical JESD 22-B103B do abanador da vibração do equipamento de teste da vibração para componentes
Aplicação da descrição:
A reunião eletrodinâmica vertical JESD 22-B103B do abanador da vibração do equipamento de teste da vibração para componentes é usada a educacional, à pesquisa, e aos ambientes do laboratório. Adotou a estrutura magnética dobro do circuito, auto-gerou círculos de esqueleto da ação, os rolamentos transportados por via aérea do apoio e de rolo e orientação linear, isolamento do eixo avançou a tecnologia moderna e a tecnologia especial, pode ser terminada teste de vibração sinusoidal na três-linha central de X, de Y, de Z e testes de vibração aleatórios de faixa larga, para ser terminado (metade - onda o trapezoidalmente, de serra de dente do seno,) pelo pulso e pelo teste clássicos do espectro da resposta de choque. Estes produtos são amplamente utilizados na defesa nacional, nas armas, na aviação, no espaço aéreo, nas comunicações, na eletrônica, em dispositivos elétricos, em comunicações, em aparelhos eletrodomésticos e em outros campos.
| Modelo: ES-3 | |
|---|---|
| Pressão do seno | 300kgf |
| Pressão aleatória | 300kgf |
| Pressão do impacto | 600kgf |
| Escala de frequência | 2~2500Hz |
| Deslocamento continuado | 25mm |
| O impacto do deslocamento | 25mm |
| Velocidade máxima | 1.8m/s |
| Aceleração máxima | 981m/s2 |
| Diâmetro movente da bobina | Φ150mm |
| Reserve o momento excêntrico | >196N.m |
| Ponto de conexão da carga | piont 6 |
| Massa equivalente das peças moventes | 3kg |
| As bancadas parafusam o tamanho (o padrão) | M8 |
| Mesa de implantação do parafuso (diâmetro, circunferência) | 8 em Φ100mm, 8 em Φ, 200mm. |
| Frequência axial do isolamento | <3hz> |
| Carga máxima | 120Kg |
| Escapamento do fluxo magnético | <1mt> |
| Dimensões (sem empacotar) (L×W×H) | 730mm×550mm×650mm |
| Peso da tabela da vibração | 450kg |
Reunião eletrodinâmica vertical JESD 22-B103B do abanador da vibração do equipamento de teste da vibração para características dos componentes:
1. Esqueleto dinâmico bem-desenvolvida do círculo, com uma frequência axial da ressonância da fase mais alta.
2. circuito Dois-magnético, ponto baixo do escapamento do fluxo magnético, estrutura e racional compactos.
3. Rolamentos de rolo de Rod do balancim retos e orientação composta importação-orientada da rigidez do corpo, capacidade de carga excêntrica.
4. Fundação dedicada ao uso da hormona, a instalação do isolamento do eixo da conveniência móvel.
5. A tecnologia avançada move-se em torno do sistema para assegurar-se de que o círculo dinâmico da confiança alta.
6. Projeto novo do canal e para aumentar o efeito refrigerando.
7. A rigidez estática, rigidez dinâmica do balão pequeno de carregamento, levantando a capacidade de rolamento da tabela da vibração, melhora o desempenho de baixa frequência.

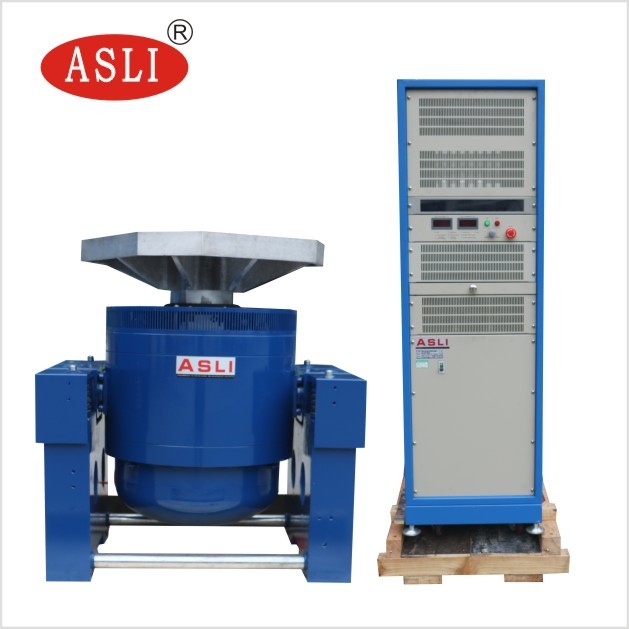

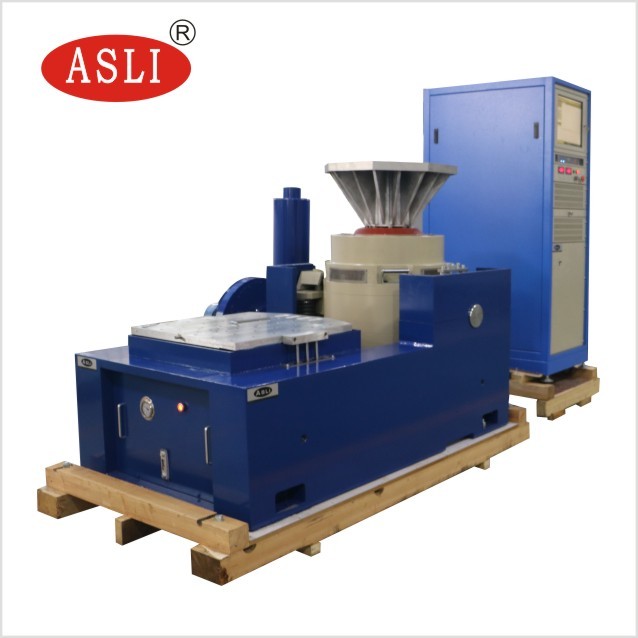

Composição da reunião eletrodinâmica vertical JESD 22-B103B do abanador da vibração do equipamento de teste da vibração para componentes
O banco do teste de vibração, poder amplifica, ventilador de refrigeração, tabela do deslizamento, expansor vertical

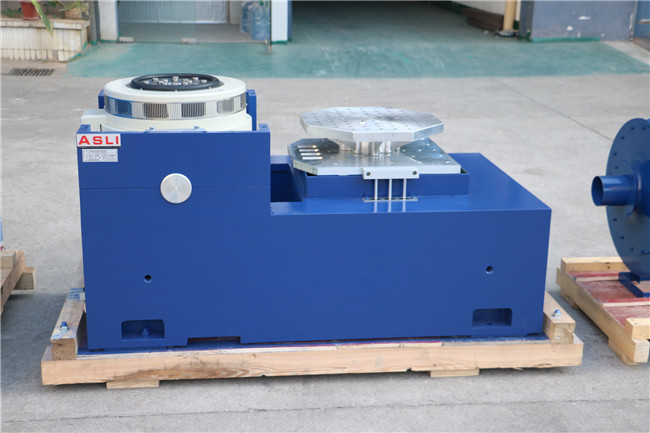

Características horizontais do suporte:
Dentro do banco de carregamento pequeno para realizar a aceleração mais alta e a frequência de trabalho, para melhorar a capacidade de carregamento e o desempenho do banco inteiro da máquina.
O banco horizontal e o banco da vibração são tipo integral, com estrutura perfeita, conveniência a instalar e ajustar.
Trilha da pressão estática, V-forma, com capacidade de inclinação-resistente e de polarização-carga resistentes.
Bomba de óleo incorporado, boa estrutura e funcionamento fácil.
Características verticais do Prolongado-banco:
O prolongado-banco vertical do VT e as braçadeiras especificadas, precisão calculada, projeto elaborado, para assegurar o cliente adquiriram o melhor desempenho de acordo com perfeito
