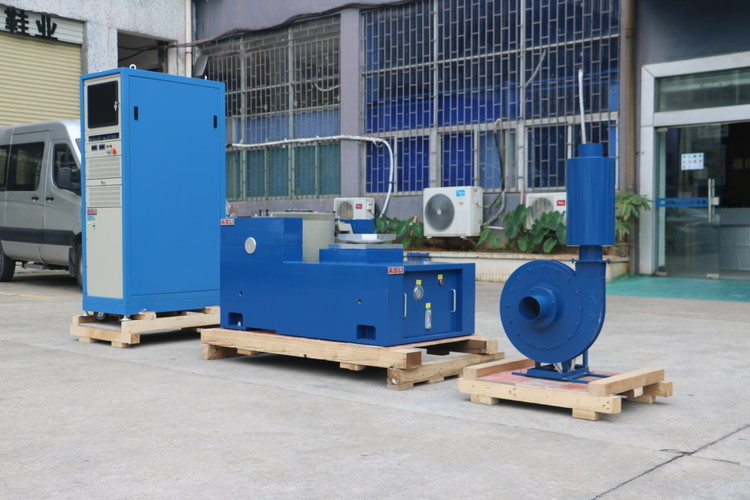

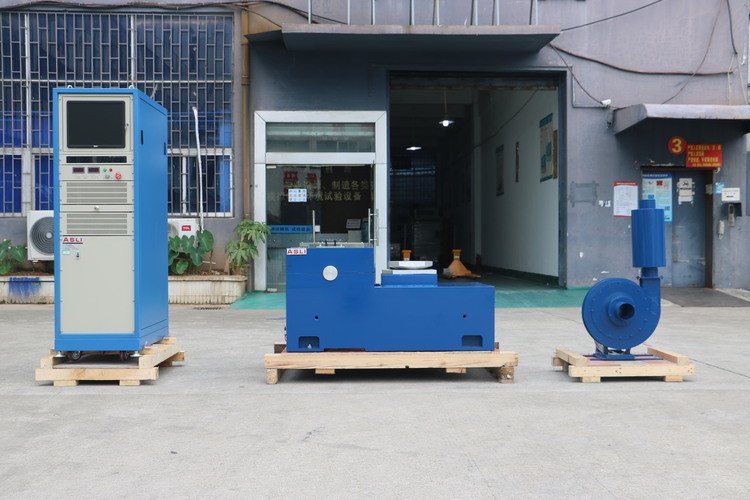

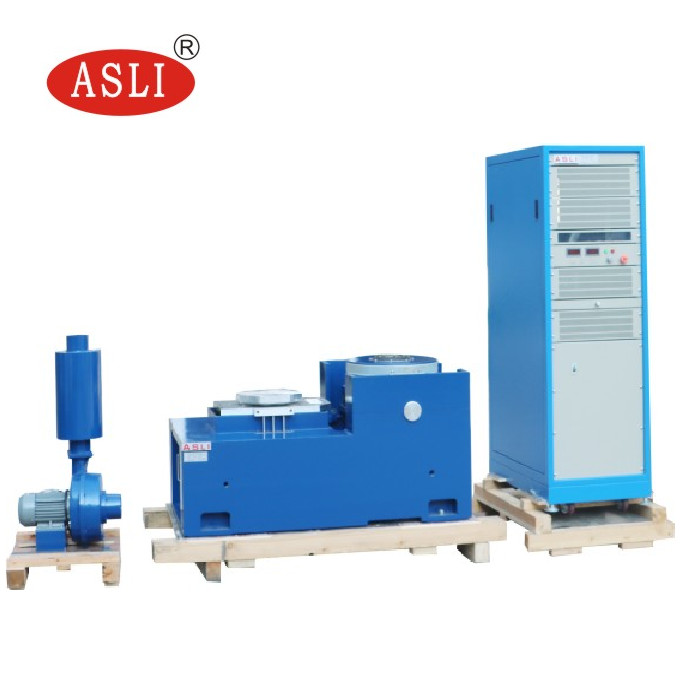

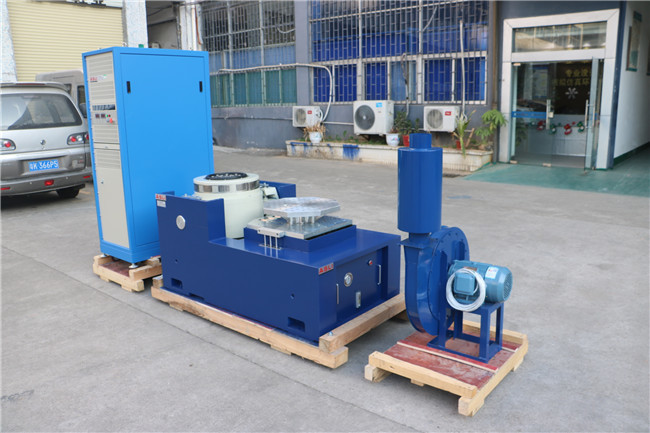

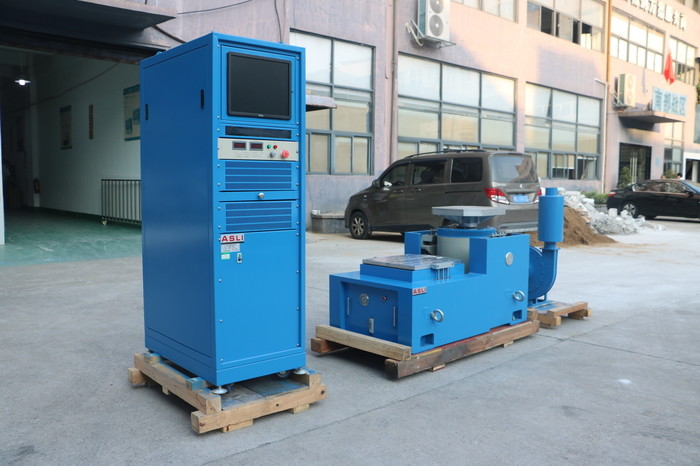

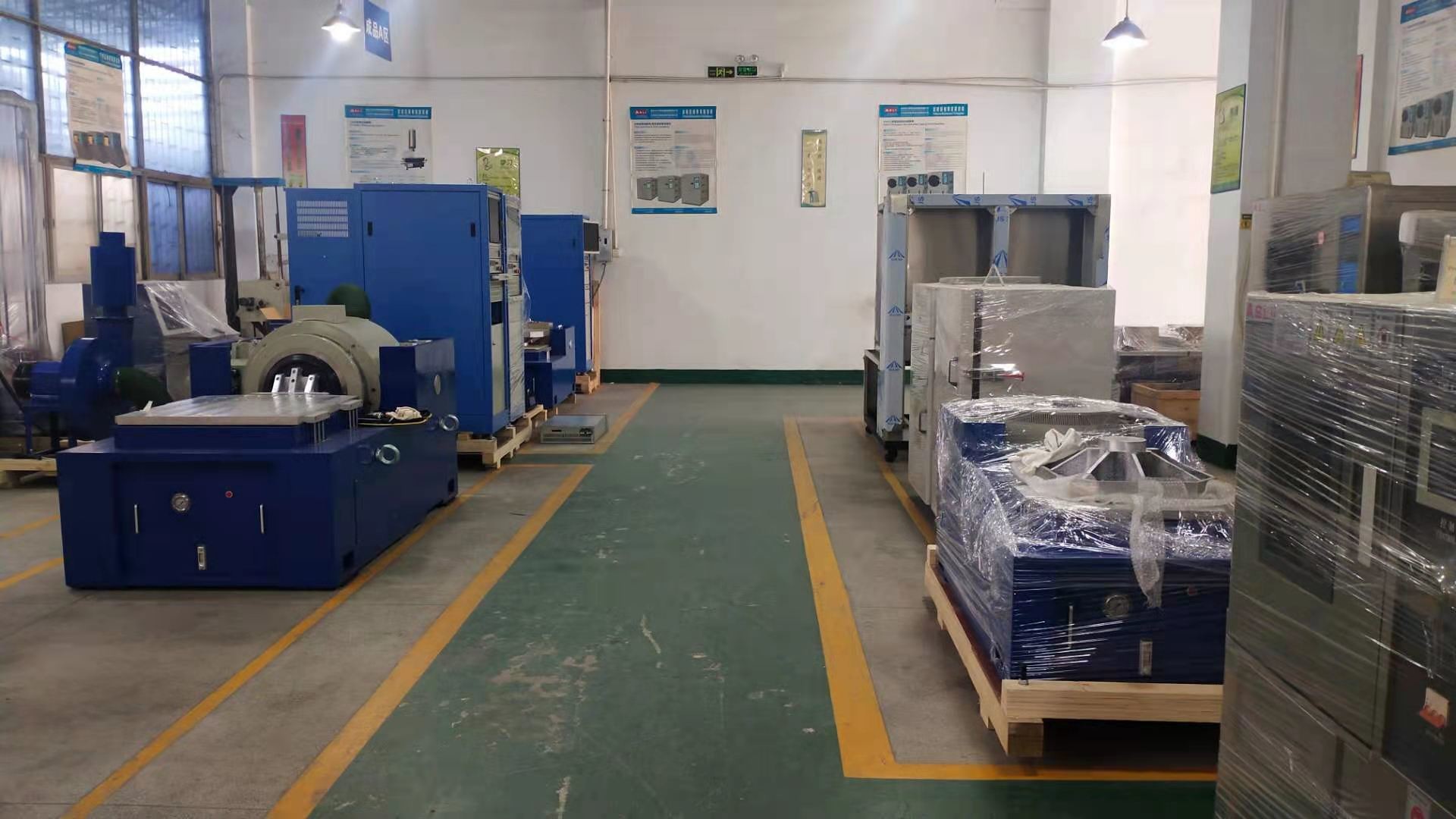

Sistemas de ensaio de resistência à vibração eletrodinâmica de alta frequência com aceleração de 100 g
A tabela de vibração eletromagnética é amplamente utilizada em defesa, aviação, aeroespacial, comunicações, eletrônica, automóveis, eletrodomésticos e outras indústrias.Este tipo de equipamento é utilizado para a detecção precoce de falhas, simulando a condição de trabalho real e o teste de resistência da estrutura, a aplicação do produto é ampla, a largura da aplicação é óbvia, o efeito do teste é notável e fiável.,varredura, programável, multiplicador de frequência, logaritmo, aceleração máxima, modulação de amplitude, controlo do tempo, controlo de computador de função completa, aceleração fixa simples/amplitude fixa.Equipamento por falha contínua de 3 meses de ensaio, desempenho estável, qualidade fiável.
Especificações
| Nome | Sistemas de ensaio de resistência à vibração eletrodinâmica de alta frequência | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Folha de dados de desempenho
| Shaker(ES-30)) | ||
| Força senoidal (pico) | 30 kN | |
| Força de choque (pico) | 60 kN | |
| Faixa de frequências | 5~2,800 Hz | |
| Deslocamento (contínuo) | 100 mm | |
| Velocidade máxima | 1.8 m/s | |
| Max. Aceleração | 100G | |
| Diâmetro da armadura | 445 mm | |
| 1Sordem de frequência de ressonância | 2,400 Hz | |
| Momento excêntrico admissível | >500 Nxm | |
| Peso da armadura | 40 kg | |
| Dimensão do parafuso HE/ST | M10(metrica) | |
| Frequência de isolamento das vibrações axiais | <3 Hz | |
| Max. - O quê?PA carga | 500 kg | |
| Fuga de fluxo magnético | ≤1 mT | |
| Dimensões (L×W×H, desembaladas) | 1,330x860x1,250 mm | |
| Peso (desembalados) | 2,500 kg | |
| Instalação | Tapete de borracha (necessários parabraços de fixação) | |
| Amplificador de potência (DA-30) | ||
| Saída do amplificador | 30 KVA | |
| SNR | >65 dB | |
| Tensão de saída nominal | 120 Vrs | |
| Eficiência do amplificador | >90% | |
| Dimensões (L×W×H, desembaladas) | 800x900x2,100 mm | |
| Peso (desembalados) | 500 kg | |
| Bloqueador | ||
| Volume do ar | 0.46m3/s | |
| Potência | 7.5 kW | |
| Diâmetro do ducto de ar | 200 mm | |
| Pressão do ar | 80,8 kPa | |
| Instalação | Capacidade de ligação ao teto (até duas curvas de 90 graus), máxima 20 ̊ de execução | |
| Tabela de deslizamento horizontal | ||
| Dimensões | 600x600 mm | |
| Espessura | 45 mm | |
| FrequênciaEu...imitar | 2,000 Hz | |
| EficazmPorra! | 54 kg | |
|
Nota: 1Para uma melhor uniformidade é utilizado um rolamento de filme de óleo de alta pressão. |
||
| VibraçãoControlador eAcelerômetro | ||
| Controlador de vibração | Controlador de vibraçãocom Sine, Random, Shock e Auto Calibração. | |
| Acelerômetro | 100mV/g, Faixa: 50g, Frequência de Trabalho: 1-10kHz, Peso: 11 gramas, com cabo de baixo ruído de 10 pés | |
| Outras funções/acessórios suportados | ||
| Câmaras de Meio Ambiente | Apoio | |
| Dispositivos móveis | Personalizável | |
| Placas de isolamento | Personalizável | |
| Instalação | Personalizável | |
| Ambiente de trabalho do sistema | ||
| Intervalo de temperatura | 0-40°C | |
| Intervalo de humidade | 0~90%, sem condensação. | |
| Requisitos de potência | 380V/3ph/50 Hz,40KVA | |
| Pressão do ar comprimido | 0.6 Mpa | |
