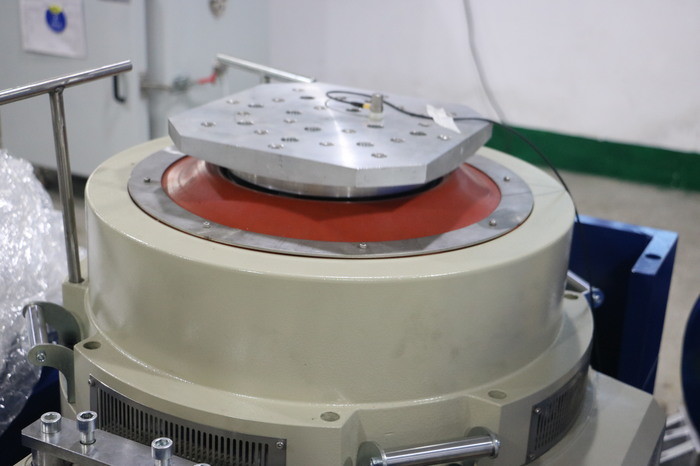

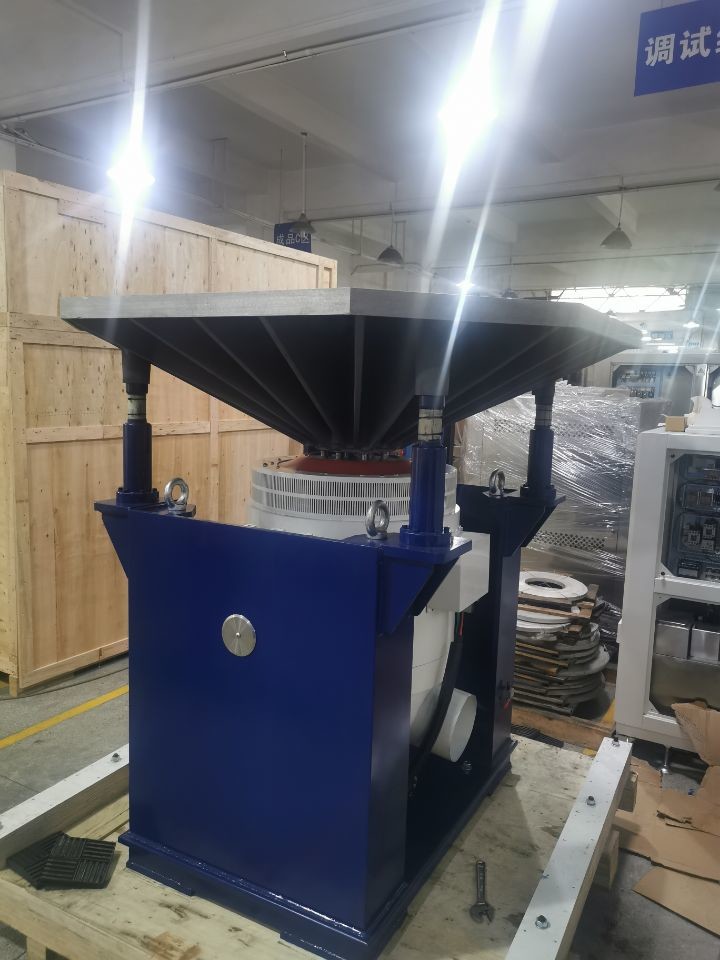

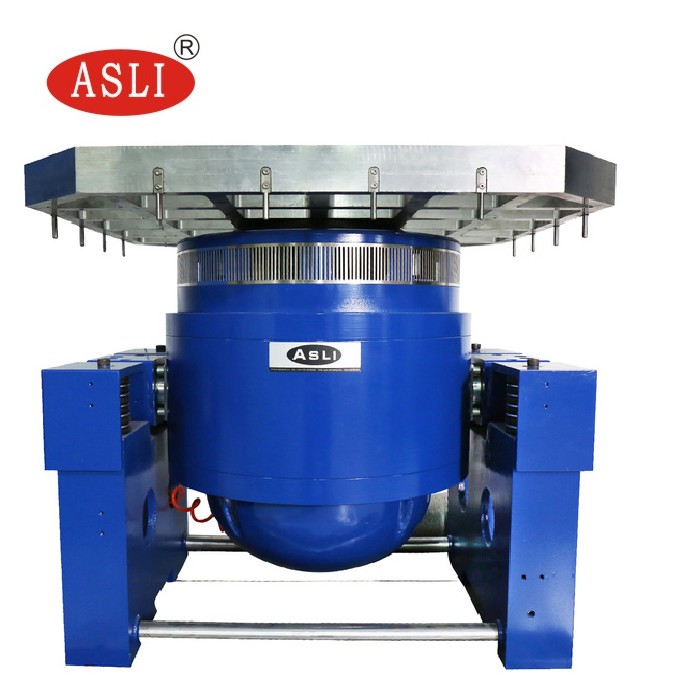

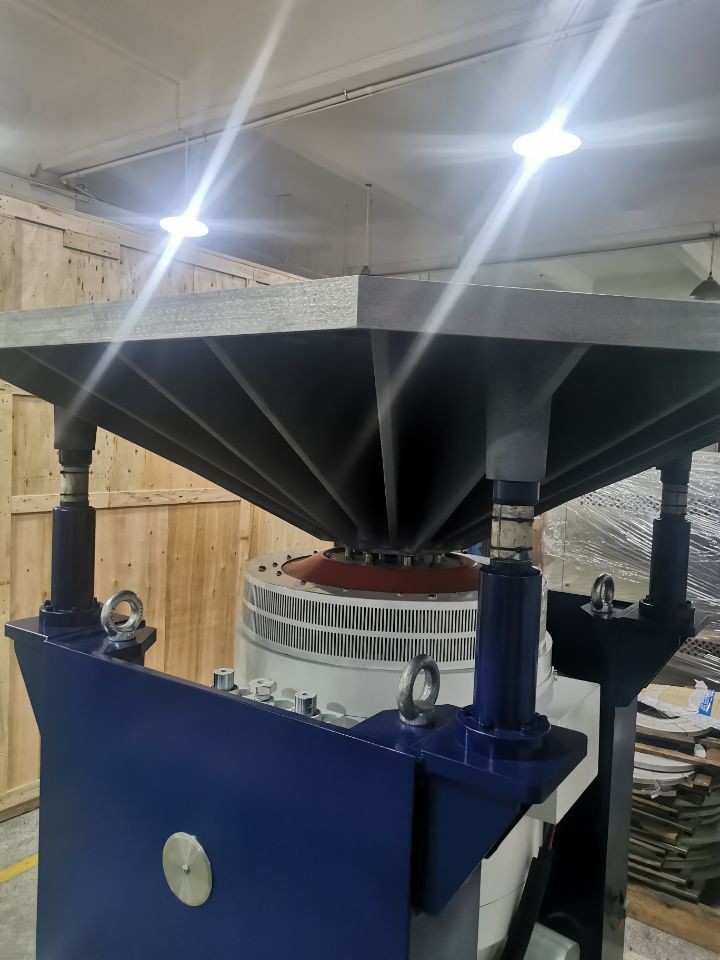

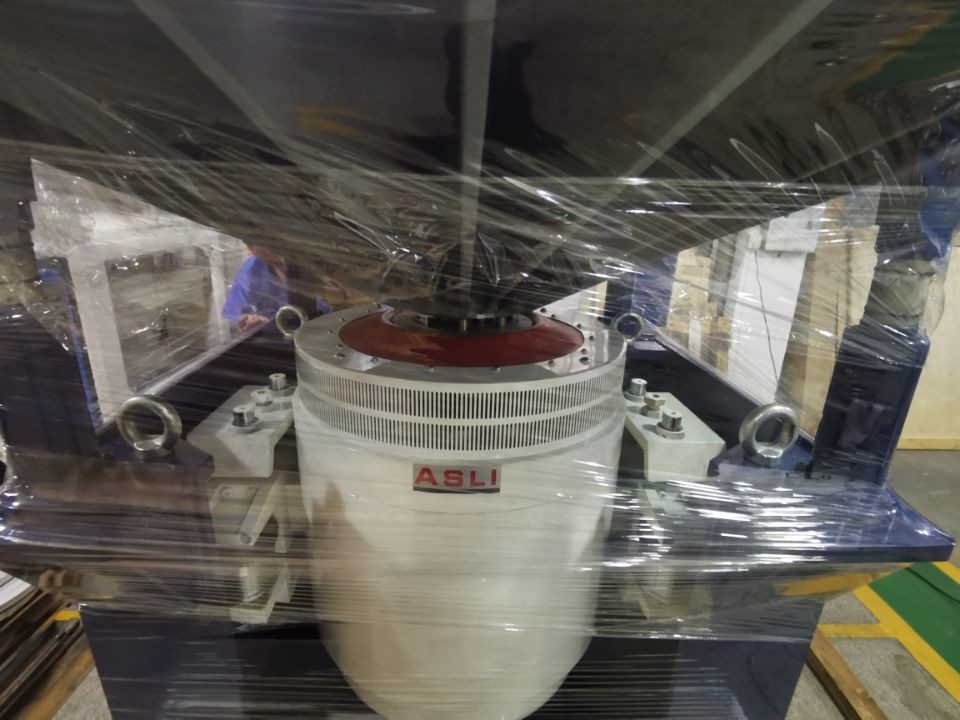

Padrão Shaker Vibrator eletrodinâmico de Ista da reunião para o teste de resistência aleatório da vibração
Product Details
| força de vibração: | 1000kgf | Freqüência: | 5 ~ 3500 Hz |
|---|---|---|---|
| Material da mesa: | Liga de alumínio | direção de vibração: | vibração vertical |
| testes de vibração: | Seno e Aleatório | Controlador: | VENZO |
| Função: | Teste de resistência aleatório da vibração | padrão de teste: | ISTA |
| Destacar |
Abanador eletrodinâmico padrão de Ista,Abanador eletrodinâmico do teste de resistência da vibração,Equipamento de testes aleatório 3500hz da vibração |
||
Product Description
Em testes de vibração, geralmente é exigido que um sinal aleatório contenha valores de pico de três vezes o valor RMS. A força produzida por um excitador é limitada principalmente pelo efeito de aquecimento da corrente — ou seja, o valor RMS — enquanto a classificação do amplificador de potência é influenciada pelos valores de pico.
Baixar Documento: Equipamento de Teste de Vibração ES-10 (PDF)O testador de vibração eletromagnética de alta frequência, senoidal e aleatória é projetado completamente de acordo com os requisitos de teste relacionados a baterias padrão. Ele simula testes de vibração de baterias sob condições especificadas: a bateria ou o pacote de baterias é fixado na mesa vibratória e submetido a frequência, aceleração e deslocamento prescritos em três direções mutuamente perpendiculares. Após o teste, a amostra da bateria não deve vazar, perder capacidade, quebrar, pegar fogo ou explodir.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Saída do Amplificador | 30 kVA |
|---|---|
| SNR | >65 dB |
| Tensão de Saída Nominal | 120 Vrms |
| Dimensões (C×L×A, desempacotado) | 800 × 900 × 2.100 mm |
| Volume de Ar | 0.46 m³/s |
|---|---|
| Potência | 7.5 kW |
| Diâmetro do Duto de Ar | 200 mm |
| Pressão do Ar | 8.8 kPa |
| Instalação | Capaz de conectar ao teto (até duas curvas de 90°), com até 20 pés de extensão |
- Esqueleto dinâmico bem projetado, com frequência de ressonância axial de estágio superior.
- Design de dois circuitos magnéticos com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos da haste basculante com rigidez do corpo reto e orientada para importação, proporcionando alta capacidade de carga excêntrica.
- Fundação de isolamento de trunnion dedicada ao uso de hormônio, com instalação móvel conveniente.
- Sistema avançado de movimento garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade da mesa vibratória e melhoram o desempenho de baixa frequência.
O vibrador eletrodinâmico que atende ao padrão ISTA para testes de resistência à vibração aleatória também pode ser combinado com uma câmara de teste de temperatura e umidade para testes ambientais abrangentes.
Product Highlights
Agitador eletrodinâmico compatível com ISTA com teste senoidal/aleatório de 5-3500 Hz, força de 1000 kgf, controlador VENZO e mesa de liga de alumínio. Possui circuito magnético duplo, vazamento de baixo fluxo e resfriamento eficiente. Modelos personalizados de até 100.000N disponíveis. Ideal para testes de resistência à vibração de baterias.
