O que é o teste de vibração?
Os testes e dados de vibração promovem uma melhor compreensão da saúde da máquina, da eficiência e da melhor produtividade, das estimativas e dos calendários de funcionamento.Compilação e comparação de dados da vida útil de qualquer máquina de desgaste e tensão num curto período de tempo, o ensaio de vibração ajuda a fornecer informações sobre o estado de funcionamento e a condição das máquinas, estruturas e até produtos.
Baixe o documento para armazenamento -- clique aqui ----→Equipamento de ensaio de vibração ES-10.pdf

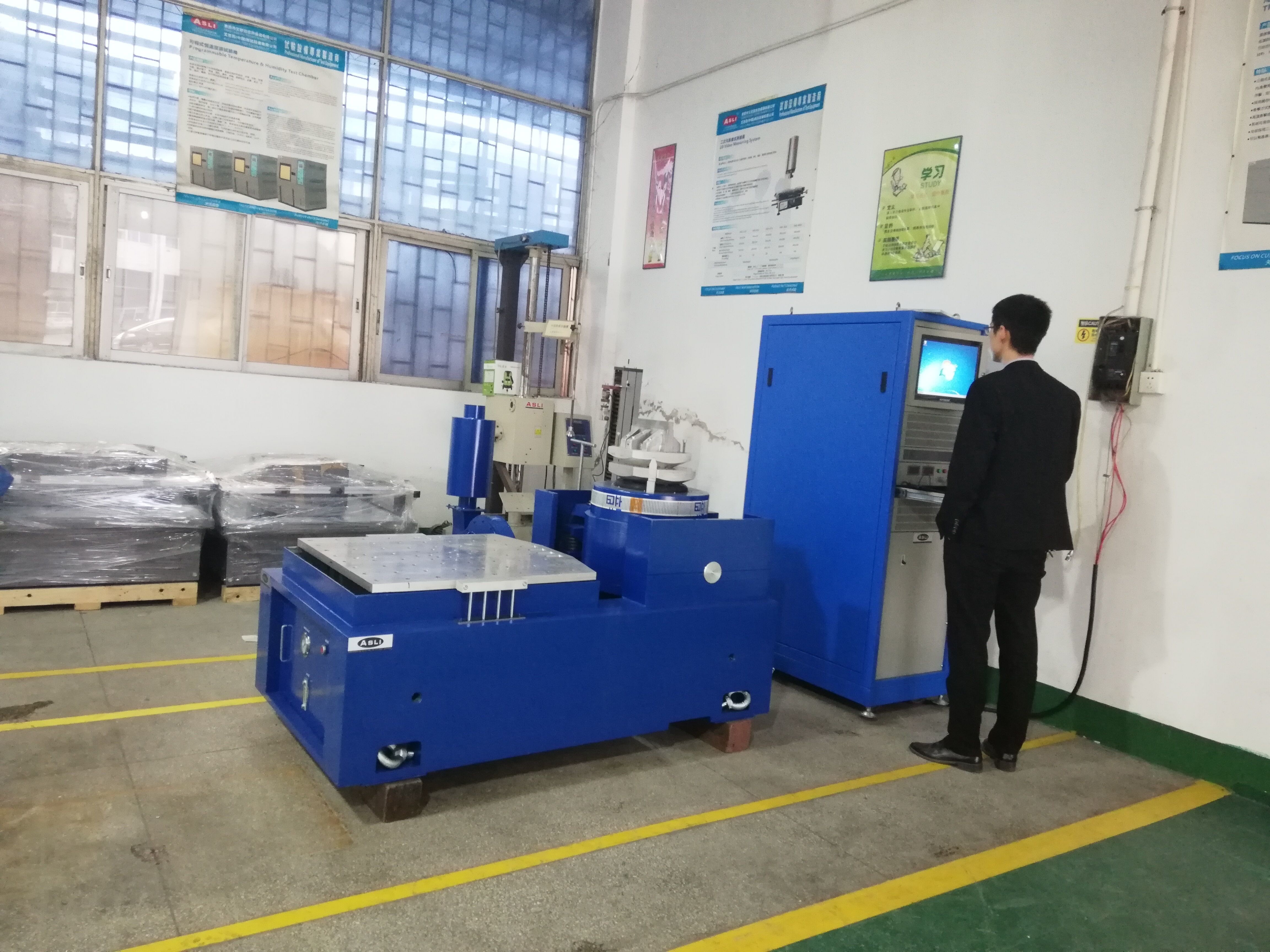

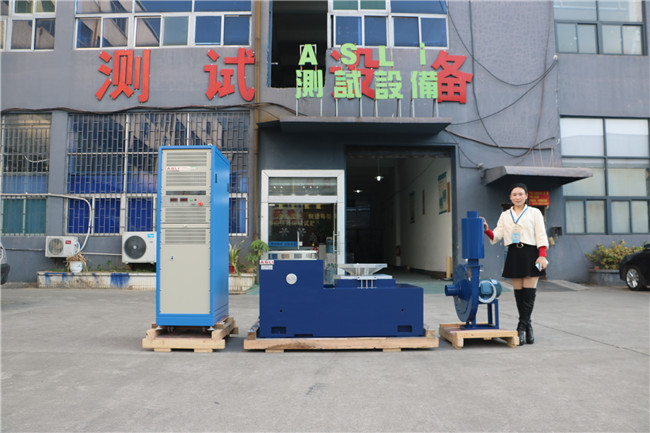

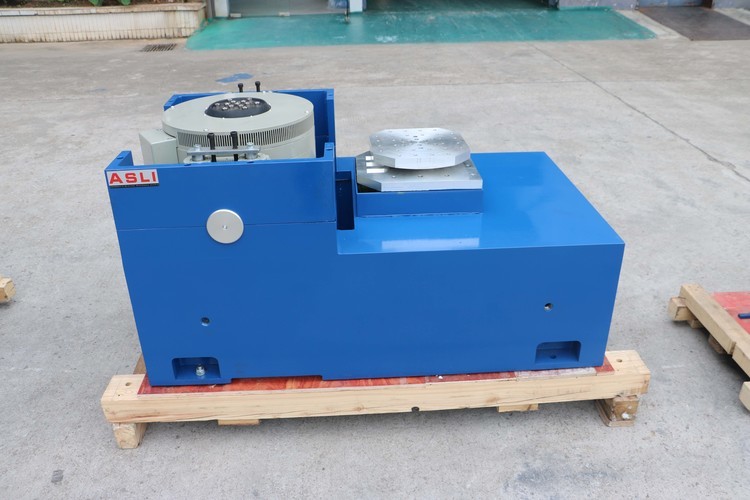

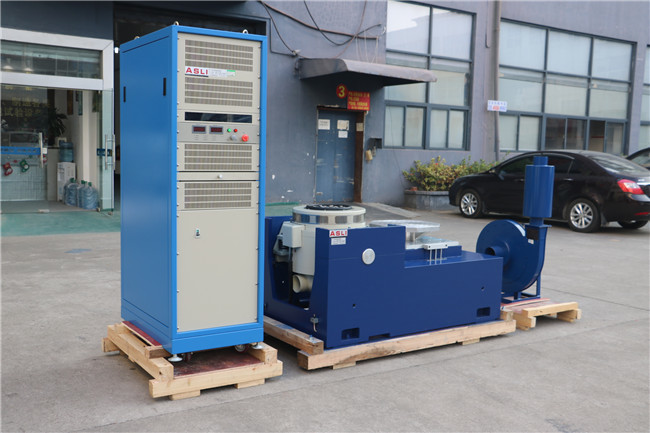

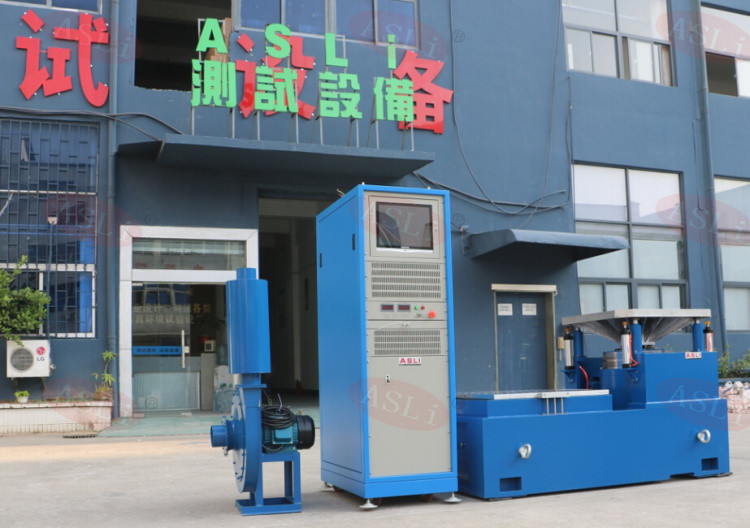

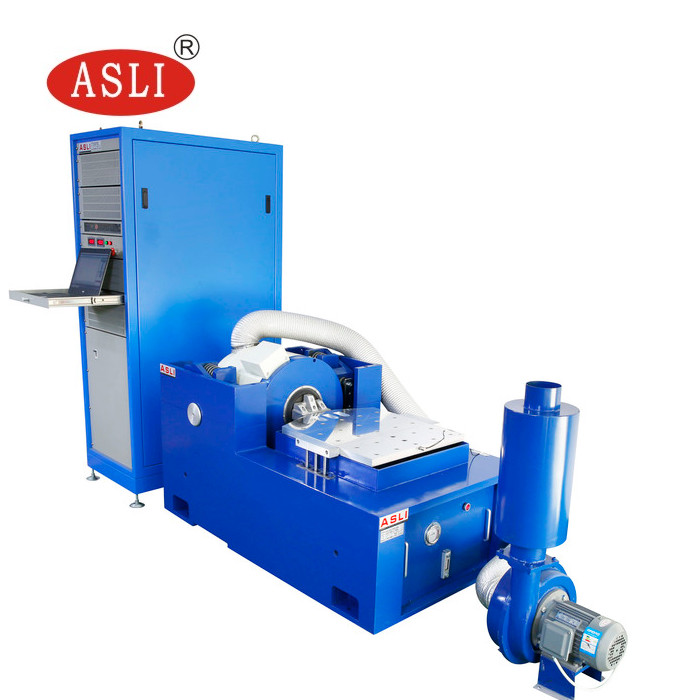

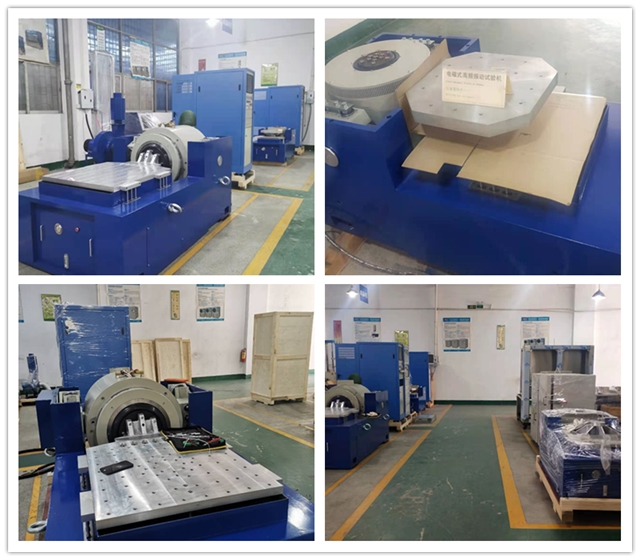

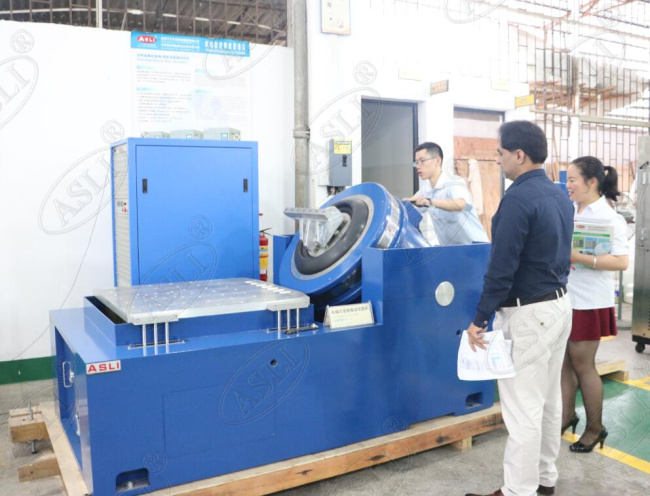

Dispositivo de vibração eletrodinâmica com mesa de liga de magnésio e banco horizontal
Tabela de vibração senoidal e aleatória/3 eixo máquina de teste de direção de vibração simula uma série de vibrações controladas ((onda oceânica, sopro de vento, terremoto, chuva...), produzida por natural ou feita pelo homem.Produtos de ensaio resistentes ao transporte e ao ambiente de vibração durante o período de vidaÉ amplamente aplicado à defesa nacional, aviação, aeroespacial, comunicações, eletrônica, automotiva, eletrodomésticos, etc.
Dispositivo de vibração eletrodinâmicaCaracterísticas
1Armadura leve, alta rigidez, frequência de 4000 Hz.
2Computador de ligação de linha de controlo, armazenar imediatamente materiais.
3Mostre o mapa de controlo.
4Baixa resistência e design de alto desempenho, alta eficiência, baixo custo.
5Alta confiabilidade, baixa falha.
| Máquina de ensaio de vibração de tipo eletrodinâmico | |||
| Modelo | ES-3 | ES-6 | ES-10 |
| Força sinusoidal constante ((N) | 2940 | 5880 | 9800 |
| Força radom ((N) | 2940 | 5880 | 9800 |
| Força de choque (bmx) | 5880 | 11760 | 19600 |
| Frequência ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Aceleração máxima ((m/s2)) | 980 | 980 | 1000 |
| Velocidade marcada ((m/s) | 1.6 | 1.5 | 2.0 |
| Max.deslocamento ((MMp-p) | 25 | 25 | 25 |
| Carga máxima ((kg) | 120 | 200 | 120 |
| Potência de consumo ((KVA) | 7.5 | 17 | 22 |
Características do suporte horizontal:
Dentro de um banco de carga pequeno para realizar uma maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e desempenho de todo banco de máquina.
O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Se precisar de mais informações sobre Dispositivo de vibração eletrodinâmica com mesa de liga de magnésio e banco horizontalPor favor, não hesite em enviar suas perguntas.
